保護板電路：
以下是我司某產品上使用的鋰電池保護板電路圖，電池容量3000mA/3.8V，充電限制電壓4.35V。兩個雙MOS管兩兩并聯。
雙MOS管內部結構、

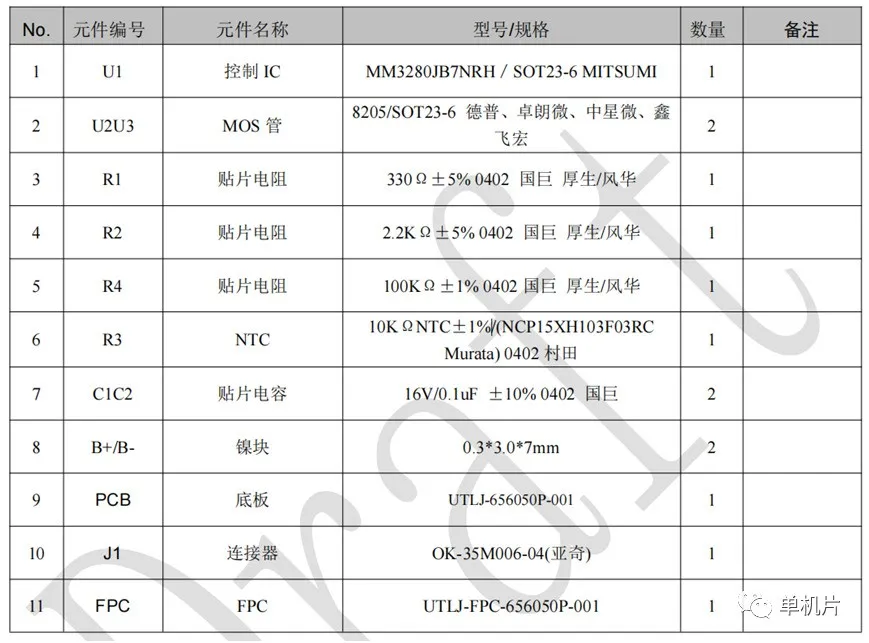

保護板BOM清單：

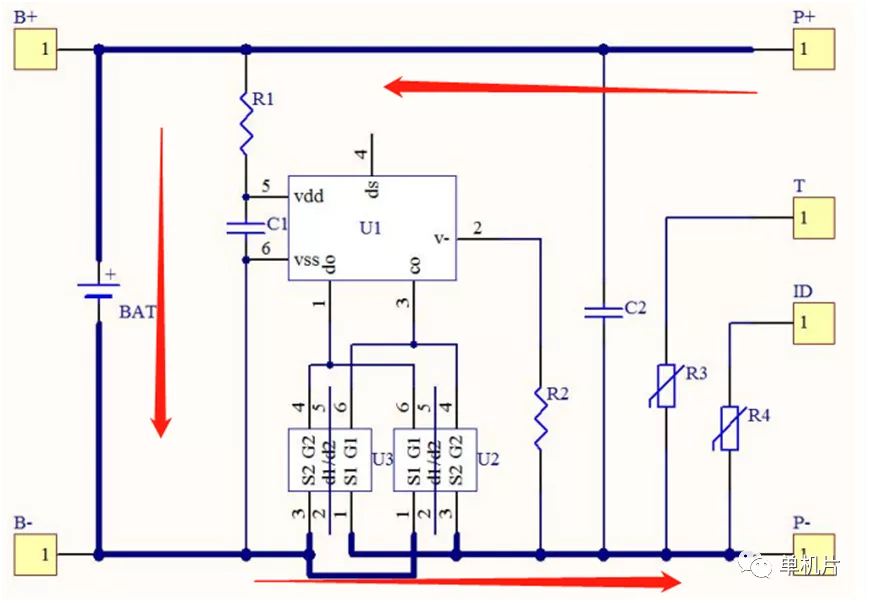

過充保護：
以上是電池充電電流流向，可見兩個雙MOS管（U2、U3）全部導通，充電的時候U1的Pin5芯片會實時監聽電芯正極電壓，此電壓相對Pin6，因為Pin6是U1的地參考。當電芯正極相對Pin6大于過充門限電壓時， Pin3控制關閉兩個MOS管，此時停止充電，只能放電。當放電到過充恢復電壓以下時，Pin3控制的MOS 管重新打開，這時可以充電。

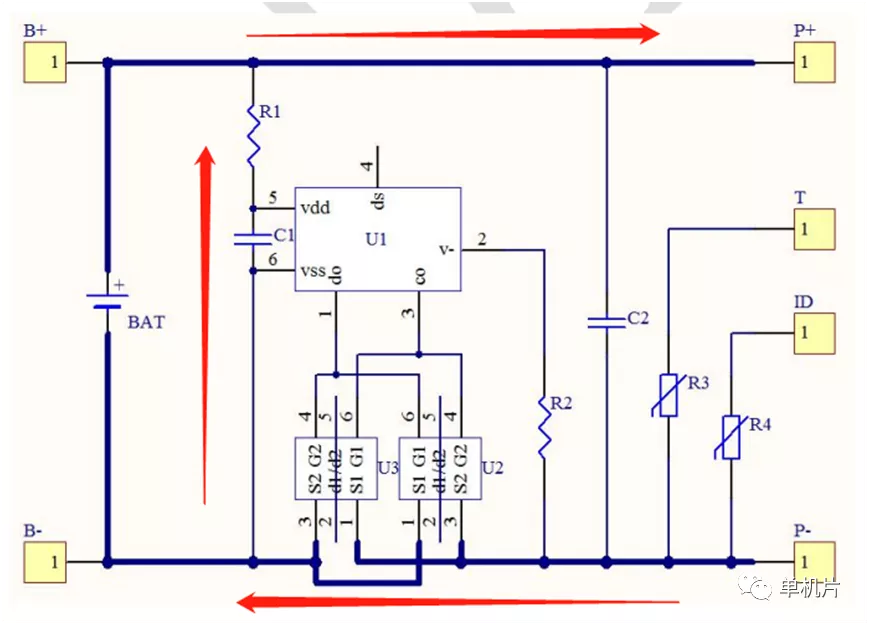

過放保護：
以上是電池放電電流流向，可見兩個雙MOS管（U2、U3）全部導通，放電的時候U1的Pin5芯片會實時監聽電芯正極電壓，此電壓相對Pin6，因為Pin6是U1的地參考。當電芯正極相對Pin6小于過放門限電壓時，Pin1控制關閉兩個MOS管，此時停止放電，只能充電。當充電到過放恢復電壓以上時，Pin1控制的MOS 管重新打開，這時可以放電。
放電過流/短路保護：
以上是電池放電電流流向，可見兩個雙MOS管（U2、U3）全部導通，放電的時候U1的Pin2芯片會實時監聽電壓，此電壓相對Pin6，因為Pin6是U1的地參考。實際上這個電壓就是兩個MOS的導通壓降，電流越大壓降越大，當電壓大于放電過流保護/短路保護電壓時，Pin1管腳關閉兩個MOS管。

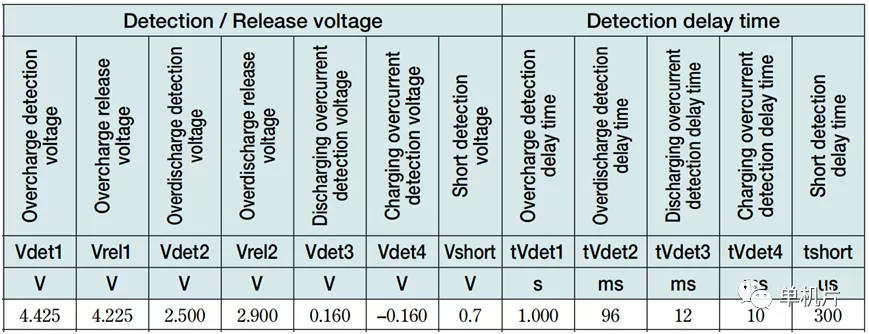

以下是芯片MM3280JB7NRH的各種截止電壓參數：
