1、設備樹的概念

在內核源碼中，存在大量對板級細節信息描述的代碼。這些代碼充斥在/arch/arm/plat-xxx和/arch/arm/mach-xxx目錄，對內核而言這些platform設備、resource、i2c_board_info、spi_board_info以及各種硬件的platform_data絕大多數純屬垃圾冗余代碼。為了解決這一問題，ARM內核版本3.x之后引入了原先在Power PC等其他體系架構已經使用的Flattened Device Tree。

開源文檔中對設備樹的描述是，一種描述硬件資源的數據結構，它通過bootloader將硬件資源傳給內核，使得內核和硬件資源描述相對獨立。

Device Tree可以描述的信息包括CPU的數量和類別、內存基地址和大小、總線和橋、外設連接、中斷控制器和中斷使用情況、GPIO控制器和GPIO使用情況、Clock控制器和Clock使用情況。

另外，設備樹對于可熱插拔的設備不進行具體描述，它只描述用于控制該熱插拔設備的控制器。

設備樹的主要優勢：對于同一SOC的不同主板，只需更換設備樹文件.dtb即可實現不同主板的無差異支持，而無需更換內核文件。

（注：要使得3.x之后的內核支持使用設備樹，除了內核編譯時需要打開相對應的選項外，bootloader也需要支持將設備樹的數據結構傳給內核。）

2、設備樹的組成和使用

設備樹包含DTC（device tree compiler），DTS（device tree source和DTB（device tree blob）。其對應關系如下圖所示：

2.1 DTS和DTSI(源文件)

.dts文件是一種ASCII文本對Device Tree的描述，放置在內核的/arch/arm/boot/dts目錄。一般而言，一個.dts文件對應一個ARM的machine。

由于一個SOC可能有多個不同的電路板（ .dts文件為板級定義， .dtsi文件為SoC級定義），而每個電路板擁有一個 .dts。這些dts勢必會存在許多共同部分，為了減少代碼的冗余，設備樹將這些共同部分提煉保存在.dtsi文件中，供不同的dts共同使用。.dtsi的使用方法，類似于C語言的頭文件，在dts文件中需要進行include .dtsi文件。當然，dtsi本身也支持include 另一個dtsi文件。

2.2 DTC (編譯工具)

DTC為編譯工具，dtc編譯器可以把dts文件編譯成為dtb，也可把dtb編譯成為dts文件。在3.x內核版本中，DTC的源碼位于內核的scripts/dtc目錄，內核選中CONFIG_OF，編譯內核的時候，主機可執行程序DTC就會被編譯出來。即scripts/dtc/Makefile中

hostprogs-y := dtcalways := $(hostprogs-y)

在內核的
arch/arm/boot/dts/Makefile中，若選中某種SOC，則與其對應相關的所有dtb文件都將編譯出來。在linux下，make dtbs可單獨編譯dtb。以下截取了TEGRA平臺的一部分。

ifeq ($(CONFIG_OF),y)dtb-$(CONFIG_ARCH_TEGRA) += tegra20-harmony.dtb tegra30-beaver.dtb tegra114-dalmore.dtb tegra124-ardbeg.dtb

在2.6.x版本內核中，只在powerpc架構下使用了設備樹，DTC的源碼位于內核的arch/powerpc/boot/dtc-src目錄，編譯內核后，可將DTC編譯出來，DTC編譯工具位于arch/powerpc/boot目錄下。

2.3 DTB (二進制文件)

DTC編譯.dts生成的二進制文件（.dtb），bootloader在引導內核時，會預先讀取.dtb到內存，進而由內核解析。

在2.6.x版本內核中，在powerpc架構下，dtb文件可以單獨進行編譯，編譯命令格式如下：

dtc [-I input-format] [-O output-format][-o output-filename] [-V output_version] input_filename

參數說明

input-format：
- “dtb”: “blob” format
- “dts”: “source” format.
- “fs” format.
output-format：
- “dtb”: “blob” format
- “dts”: “source” format
- “asm”: assembly language file
output_version：

定義”blob”的版本，在dtb文件的字段中有表示，支持1　2　3和16,默認是3,在16版本上有許多特性改變

(1) Dts編譯生成dtb

./dtc -I dts -O dtb -o B_dtb.dtb A_dts.dts

把A_dts.dts編譯生成B_dtb.dtb

(2) Dtb編譯生成dts

./dtc -I dtb -O dts -o A_dts.dts A_dtb.dtb

把A_dtb.dtb反編譯生成為A_dts.dts

在linux 3.x內核中，可以使用make的方式進行編譯。

2.4 Bootloader(boottloader支持)

Bootloader需要將設備樹在內存中的地址傳給內核。在ARM中通過bootm或bootz命令來進行傳遞。

bootm [kernel_addr] [initrd_address] [dtb_address]，其中kernel_addr為內核鏡像的地址，initrd為initrd的地址，dtb_address為dtb所在的地址。若initrd_address為空，則用“-”來代替。

（小編自己整理了一些個人覺得比較好的學習書籍、視頻資料有需要的可以私信回復【內核】自行免費領取哦！！）

3、linux內核對硬件的描述方式

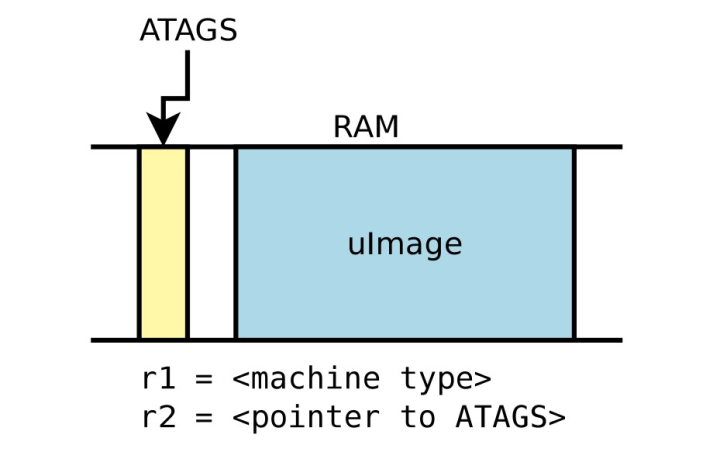

在以前的內核版本中：

1）內核包含了對硬件的全部描述；

2）bootloader會加載一個二進制的內核鏡像，并執行它，比如uImage或者zImage；

3）bootloader會提供一些額外的信息，成為ATAGS，它的地址會通過r2寄存器傳給內核；

ATAGS包含了內存大小和地址，kernel command line等等；

4）bootloader會告訴內核加載哪一款board，通過r1寄存器存放的machine type integer；

5）U-Boot的內核啟動命令：bootm <kernel img addr>

6）Barebox變量：bootm.image (?)

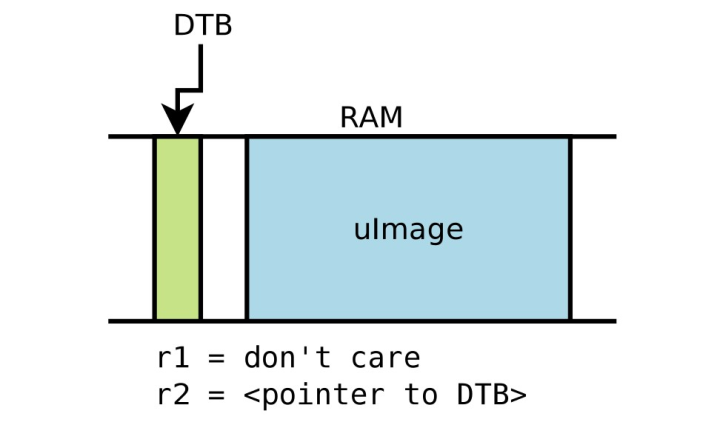

現今的內核版本使用了Device Tree：

1）內核不再包含對硬件的描述，它以二進制的形式單獨存儲在另外的位置：the device tree blob

2）bootloader需要加載兩個二進制文件：內核鏡像和DTB

內核鏡像仍然是uImage或者zImage；

DTB文件在arch/arm/boot/dts中，每一個board對應一個dts文件；

3）bootloader通過r2寄存器來傳遞DTB地址，通過修改DTB可以修改內存信息，kernel command line，以及潛在的其它信息；

4）不再有machine type；

5）U-Boot的內核啟動命令：bootm <kernel img addr> - <dtb addr>

6）Barebox變量：bootm.image,bootm.oftree

有些bootloader不支持Device Tree，或者有些專門給特定設備寫的版本太老了，也不包含。為了解決這個問題，CONFIG_ARM_AppENDED_DTB被引進。

它告訴內核，在緊跟著內核的地址里查找DTB文件；

由于沒有built-in Makefile rule來產生這樣的內核，因此需要手動操作：

        cat arch/arm/boot/zImage arch/arm/boot/dts/myboard.dtb > my-zImage        mkimage ... -d my-zImage my-uImage

(cat這個命令，還能夠直接合并兩個mp3文件哦！so easy！)

另外，
CONFIG_ARM_ATAG_DTB_COMPAT選項告訴內核去bootloader里面讀取ATAGS，并使用它們升級DT。

4、DTB加載及解析過程

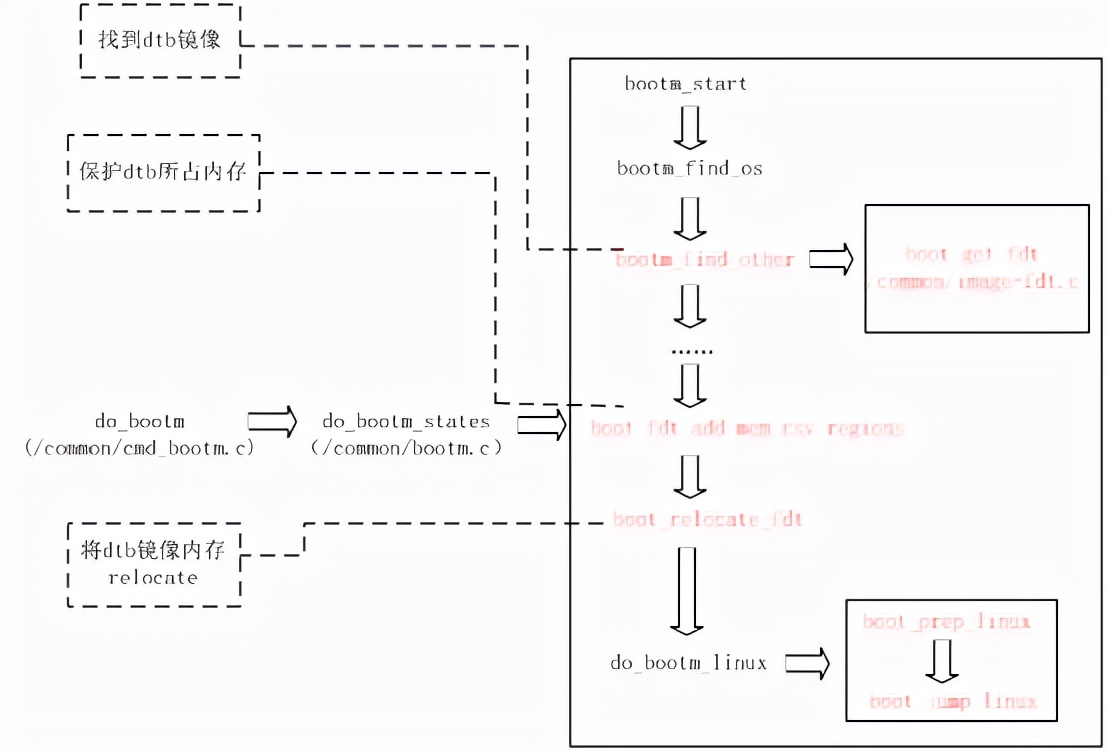

先從uboot里的do_bootm出發，根據之前描述，DTB在內存中的地址通過bootm命令進行傳遞。在bootm中，它會根據所傳進來的DTB地址，對DTB所在內存做一系列操作，為內核解析DTB提供保證。上圖為對應的函數調用關系圖。

在do_bootm中，主要調用函數為do_bootm_states，第四個參數為bootm所要處理的階段和狀態。

在do_bootm_states中，bootm_start會對lmb進行初始化操作，lmb所管理的物理內存塊有三種方式獲取。起始地址，優先級從上往下：

環境變量“bootm_low”
宏CONFIG_SYS_SDRAM_BASE（在tegra124中為0x80000000）
gd->bd->bi_dram[0].start

大小：

環境變量“bootm_size”
gd->bd->bi_dram[0].size

經過初始化之后，這塊內存就歸lmb所管轄。接著，調用bootm_find_os進行kernel鏡像的相關操作，這里不具體闡述。

還記得之前講過bootm的三個參數么，第一個參數內核地址已經被bootm_find_os處理，而接下來的兩個參數會在bootm_find_other中執行操作。

首先，bootm_find_other根據第二個參數找到ramdisk的地址，得到ramdisk的鏡像；然后根據第三個參數得到DTB鏡像，同檢查kernel和ramdisk鏡像一樣，檢查DTB鏡像也會進行一系列的校驗工作，如果校驗錯誤，將無法正常啟動內核。另外，uboot在確認DTB鏡像無誤之后，會將該地址保存在環境變量“fdtaddr”中。

接著，uboot會把DTB鏡像reload一次，使得DTB鏡像所在的物理內存歸lmb所管理：

①
boot_fdt_add_mem_rsv_regions會將原先的內存DTB鏡像所在的內存置為reserve，保證該段內存不會被其他非法使用，保證接下來的reload數據是正確的；

②boot_relocate_fdt會在bootmap區域中申請一塊未被使用的內存，接著將DTB鏡像內容復制到這塊區域（即歸lmb所管理的區域）

注：若環境變量中，指定“fdt_high”參數，則會根據該值，調用lmb_alloc_base函數來分配DTB鏡像reload的地址空間。若分配失敗，則會停止bootm操作。因而，不建議設置fdt_high參數。

接下來，do_bootm會根據內核的類型調用對應的啟動函數。與linux對應的是do_bootm_linux。

① boot_prep_linux

為啟動后的kernel準備參數

② boot_jump_linux

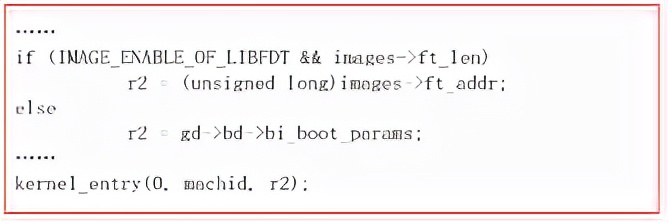

以上是boot_jump_linux的片段代碼，可以看出：若使用DTB，則原先用來存儲ATAG的寄存器R2，將會用來存儲.dtb鏡像地址。

boot_jump_linux最后將調用kernel_entry，將.dtb鏡像地址傳給內核。

下面我們來看下內核的處理部分：

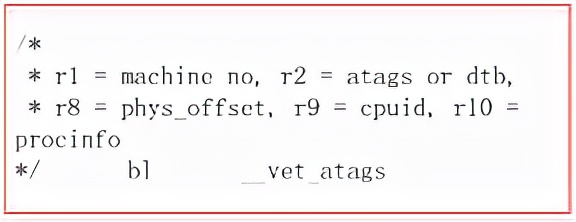

在arch/arm/kernel/head.S中，有這樣一段：

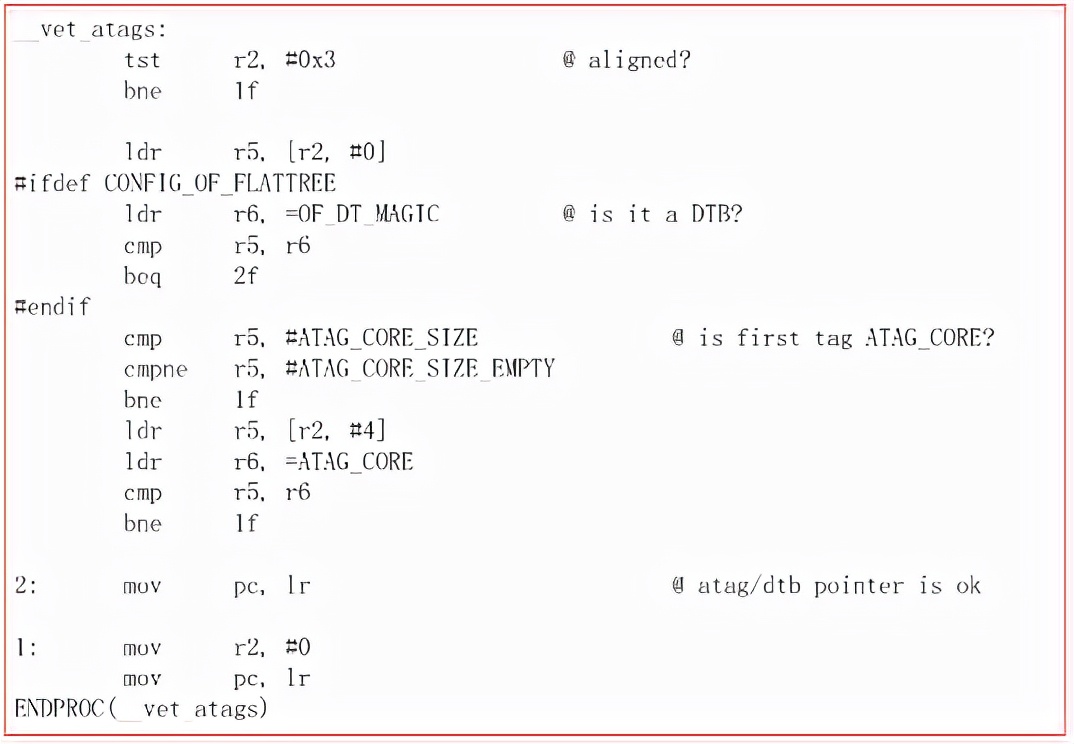

_vet_atags定義在
/arch/arm/kernel/head-common.S中，它主要對DTB鏡像做了一個簡單的校驗。

真正解析處理dbt的開始部分，是setup_arch->setup_machine_fdt。這部分的處理在第五部分的machine_mdesc中有提及。

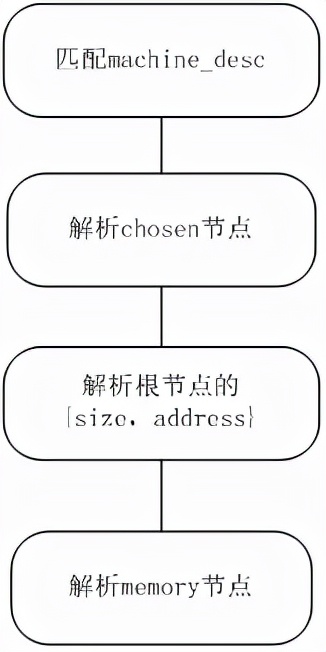

如圖，是setup_machine_fdt中的解析過程。

解析chosen節點將對boot_command_line進行初始化。
解析根節點的{size，address}將對dt_root_size_cells，dt_root_addr_cells進行初始化。為之后解析memory等其他節點提供依據。
解析memory節點，將會把節點中描述的內存，加入memory的bank。為之后的內存初始化提供條件。

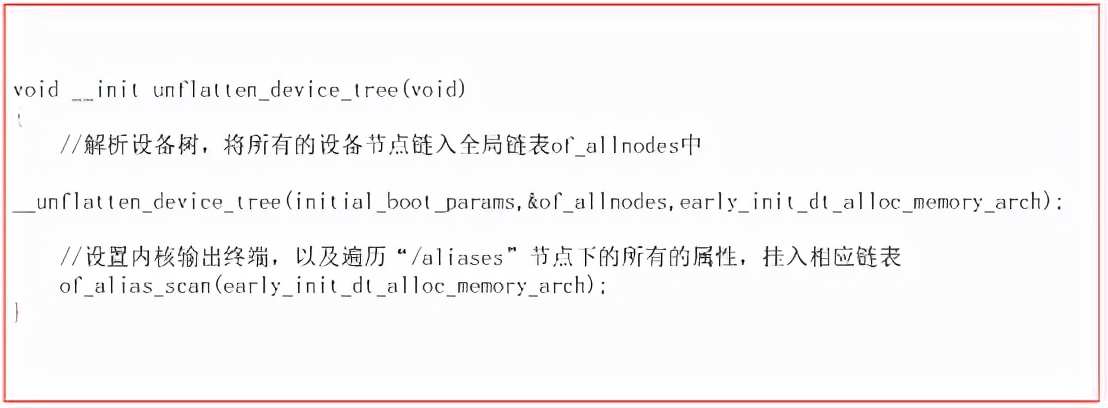

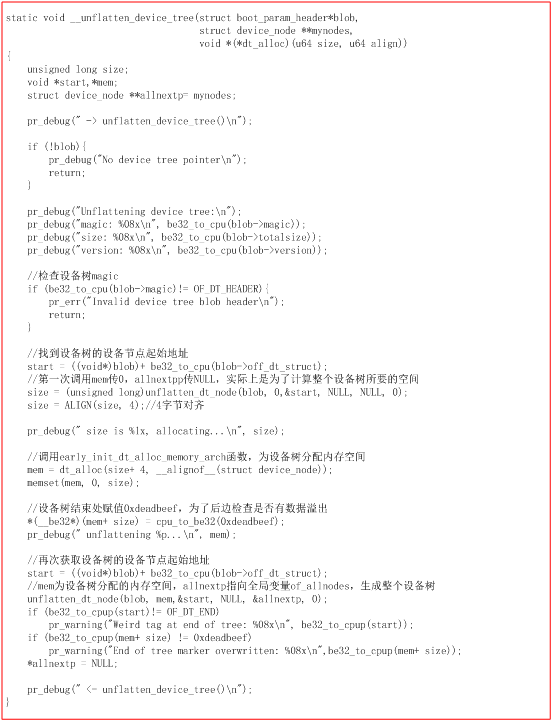

解析設備樹在函數unflatten_device_tree中完成，它將.dtb解析成device_node結構（第五部分有其定義），并構成單項鏈表，以供OF的API接口使用。

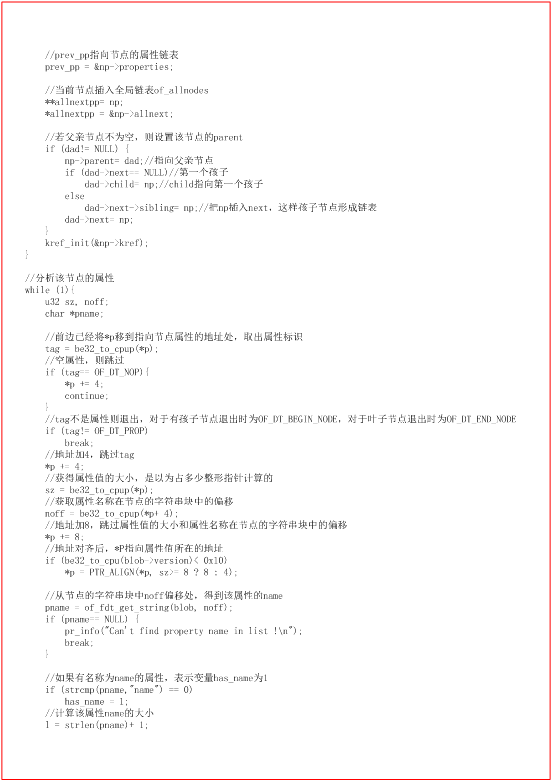

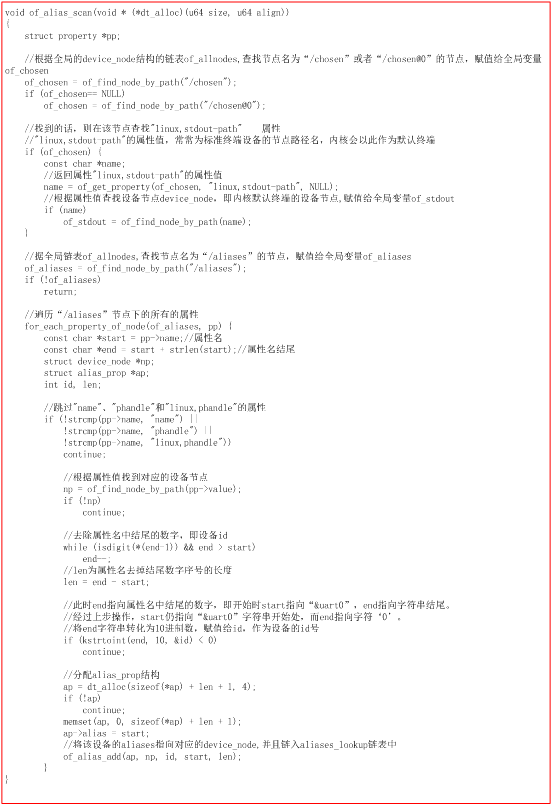

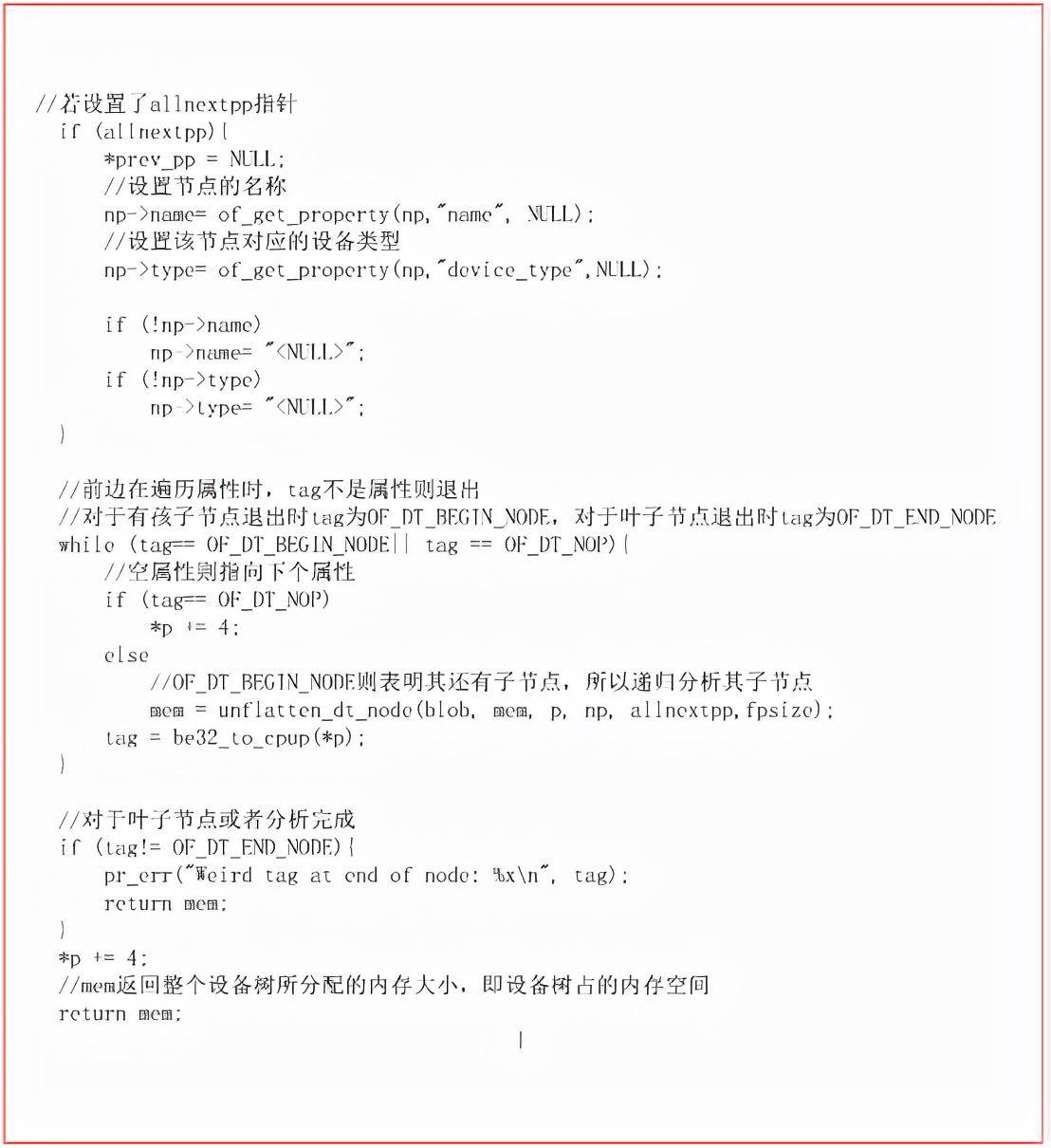

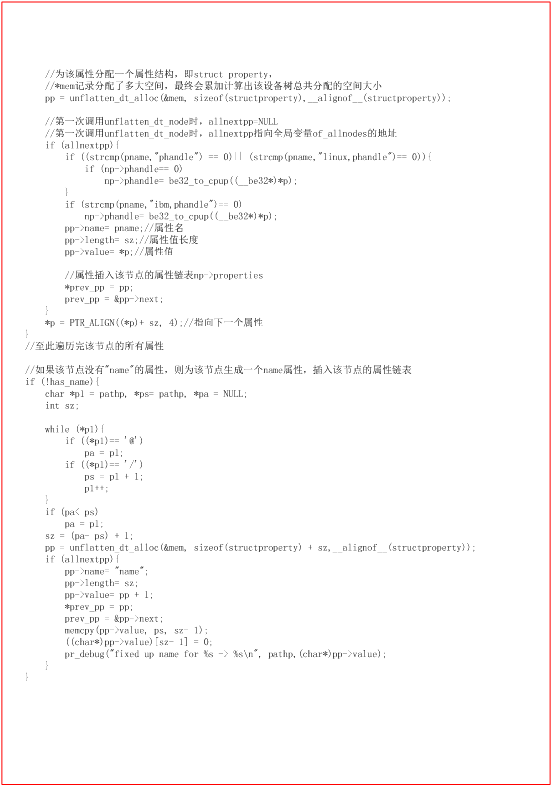

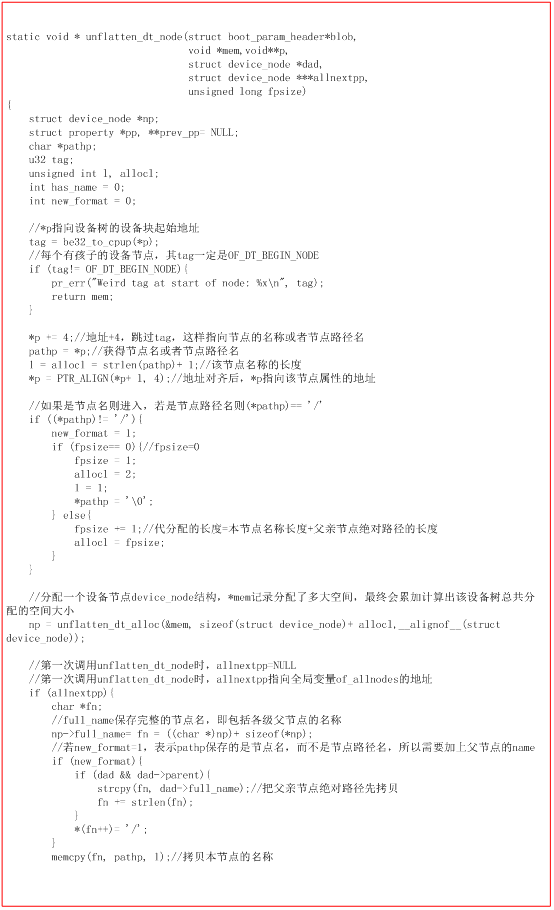

下面主要結合代碼分析：/drivers/of/fdt.c
