華為

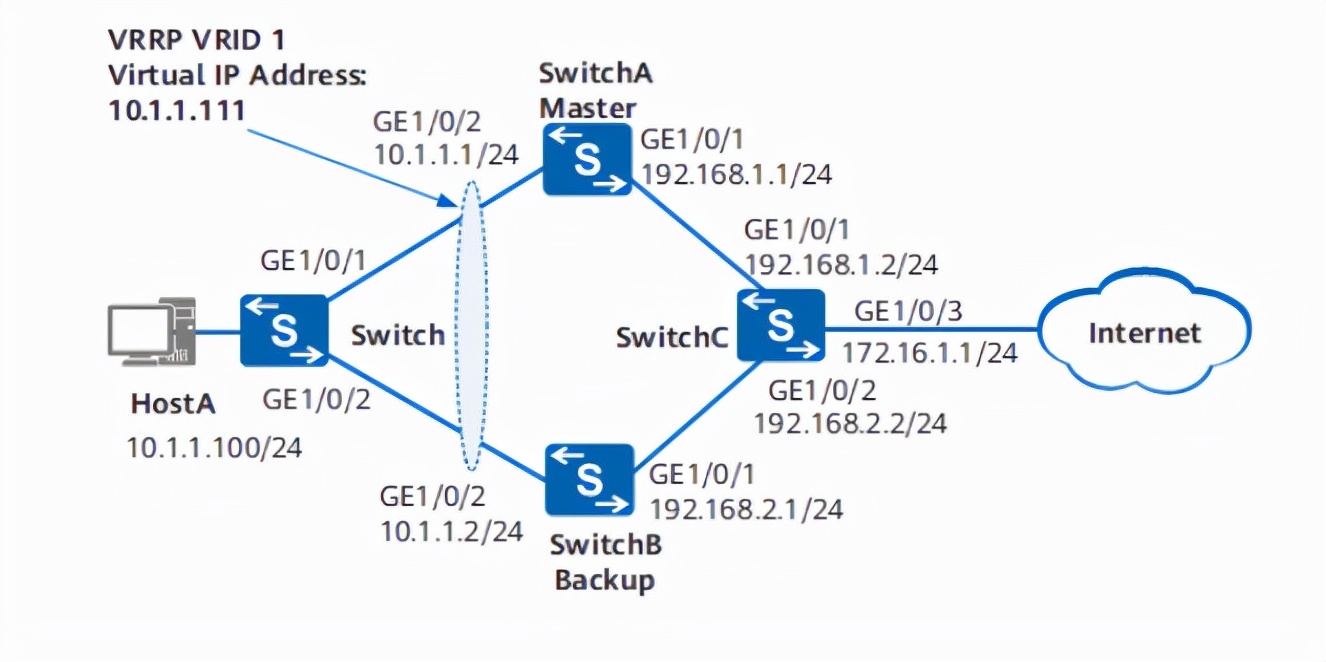

1、配置設備間的網絡互聯。
#配置設備各接口的IP地址,配置SwitchA。
system-view
sysname switchA
vlan batch 100 300
interface gigabitethernet 1/0/1
port link-type hybrid
port hybrid pvid vlan 300
port hybrid untagged vlan 300
quit
interface gigabitethernet 1/0/2
port link-type hybrid
port hybrid pvid vlan 100
port hybrid untagged vlan 100
quit
interface vlanif 100
ip address 10.1.1.1 24
quit
interface vlanif 300
ip address 192.168.1.1 24
quit
#SwitchB和SwitchC配置與SwitchA類似，不在贅述。
#配置Switch的二層轉發功能。
system-view
sysname switch
vlan batch 100
interface gigabitethernet 1/0/1
port link-type hybrid
port hybrid pvid vlan 100
port hybrid untagged vlan 100
quit
interface gigabitethernet 1/0/2
port link-type hybrid
port hybrid pvid vlan 100
port hybrid untagged vlan 100
quit
#配置SwitchA/B/C間采用OSPF協議進行路由學習。
ospf 1
area 0
network 10.1.1.0 0.0.0.255
network 192.168.1.0 0.0.0.255
quit
#SwitchB和SwitchC配置與SwitchA類似，不在贅述。
2.配置VRRP備份組。
#在switchA上創建VRRP備份組1，配置SwitchA在該備份組中的優先級為120，并配置搶占時間為20秒。
interface vlanif 100
vrrp vrid 1 virtual-ip 10.1.1.111
vrrp vrid 1 priority 120
vrrp vrid 1 preempt-mode timer delay 20
quit
#在switchB上創建VRRP備份組1，其在該備份組中的優先級為缺省值100。
interface vlanif 100
vrrp vrid 1 virtual-ip 10.1.1.111
quit
3.驗證配置結果。
#在switchA/B上使用display vrrp命令，查看備份中的狀態。switchA為master，switchB為backup。
display vrrp
#在switchA/B上使用display ip routing-table命令，查看SwitchA的路由表有一條目的地址為虛擬IP的直連路由，而switchB上該路由為OSPF路由。
display ip routing-table
#在SwitchA的接口ge1/0/2上執行shutdown，模擬swtichA故障，在switchB上使用display vrrp命令查看VRRP狀態信息，switchB的狀態為master。
#在SwitchA的接口ge1/0/2上執行undo shutdown，等待20秒后，在switchA上使用display vrrp命令查看VRRP狀態信息，switchA的狀態恢復為master。
H3C

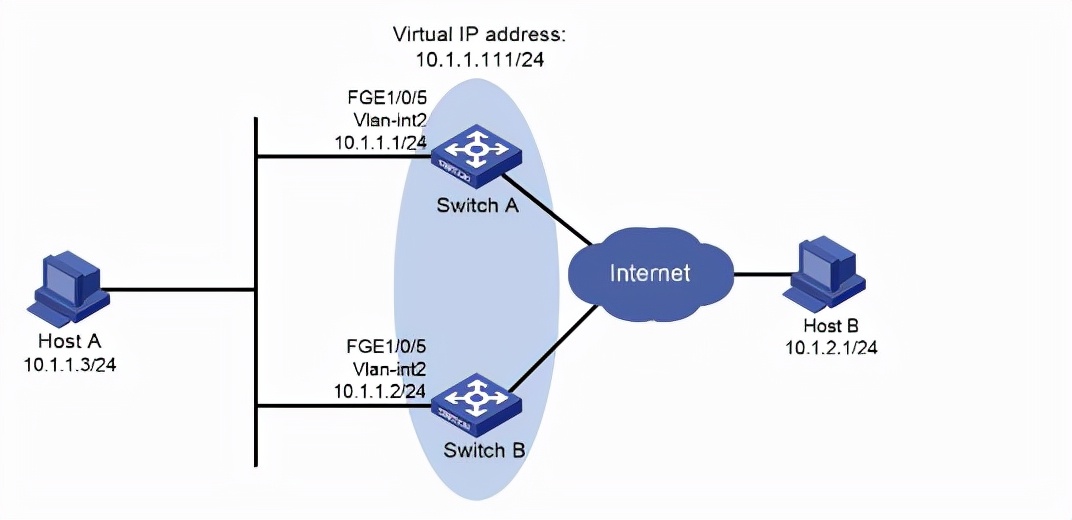

1.配置SwitchA。
#配置vlan2。
system-view
vlan 2
port fortygige 1/0/5
quit
interface vlan-interface 2
ip address 10.1.1.1 255.255.255.0
#創建備份組1，并配置備份組1的虛擬IP地址為10.1.1.111。
vrrp vrid 1 virtual-ip 10.1.1.111
#配置switchA在備份組1中的優先級為110，以保證switchA成為master負責轉發流量。
vrrp vrid 1 priority 110
#配置switchA搶占，保證switchA故障恢復后，能再次搶占成為master，避免頻繁地進行狀態切換，配置搶占延遲時間為5000厘秒。
vrrp vrid 1 preempt-mode delay 5000
2.配置switchB。
#配置vlan2。
system-view
vlan 2
port fortygige 1/0/5
quit
interface vlan-interface 2
ip address 10.1.1.2 255.255.255.0
#創建備份組1，并配置備份組1的虛擬IP地址為10.1.1.111。
vrrp vrid 1 virtual-ip 10.1.1.111
#配置switchA在備份組1中的優先級為100。
vrrp vrid 1 priority 100
#配置switchB搶占，搶占延遲時間為5000厘秒。
vrrp vrid 1 preemtp-mode delay 5000
3.驗證配置。
#使用命令display vrrp verbose在switchA和switchB上查看vrrp詳細信息。
display vrrp verbose
#switchA故障時，流量從switchB走，故障恢復后，流量依然從switchA走。
銳捷

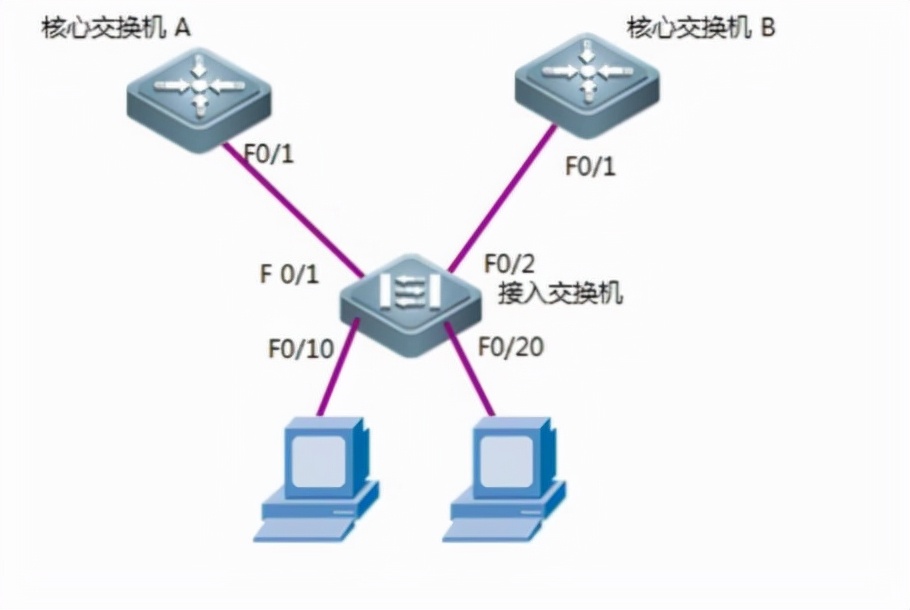

1.配置連通性。
#核心交換機A和核心交換機B的配置。
vlan 10
exit
interface fastethernet 0/1
switch mode trunk
#接入交換機的配置。
vlan 10
exit
interface fastethernet 0/1
switch mode trunk
exit
interface fastethernet 0/2
switch mode trunk
exit
interface fastethernet 0/10
switch access vlan 10
exit
interface fastethernet 0/20
switch access vlan 20
exit
#vrrp配置。
核心交換機A的配置。
int vlan 10
ip address 192.168.10.254 255.255.255.0
vrrp 1 ip 192.168.10.1
vrrp 1 priority 120
exit
核心交換機B的配置。
int vlan 10
ip address 192.168.10.254 255.255.255.0
vrrp 1 ip 192.168.10.1
exit
2.驗證配置。
show vrrp brief #查看vrrp狀態。
show vrrp 1 #查看vrrp組1的詳細信息。
