這是不少新老網工工作中常會遇到的一個問題，不少萌新容易糾結。

當然，交換機的選型，有很多的重要技術參數需要考慮，硬件上包括百兆/千兆/萬兆速率的端口、電口/光口/PoE口、端口數量、mac地址表深度、轉發延遲、緩存大小、VLAN、隔離等。

從網絡層次角度來看，各個層次的要求也是不同的，接入層、匯聚層或者是核心層對于交換機的要求都不一樣。你也還需要考慮固定配置或者是模塊化，亦或是可堆疊交換機。

很多項目就是因?yàn)榻粨Q機選擇不當，出現各種各樣的問題，嚴重影響項目的交付與體驗。

今天，老楊和你分享下交換機選型的時候，需要重點考慮的4個點。

想詳細學習路由交換基礎的小友，也歡迎私信老楊，多交流互動。

01 選擇千兆還是百兆？

視頻監控系統的網絡中，需要傳輸大量、持續的視頻數據，這就要求交換機具有穩定轉發數據的能力。交換機接入的攝像頭數量越多，流經該交換機的數據量就會越大。

我們可以碼流想象成水流，交換機就是一個個的水利樞紐，一旦流轉的水流超出負荷，大壩就會潰堤。

同理，如果交換機下的攝像頭轉發的數據量超出某個端口的轉發能力，也同樣會造成這個端口丟棄大量的數據，出現問題。

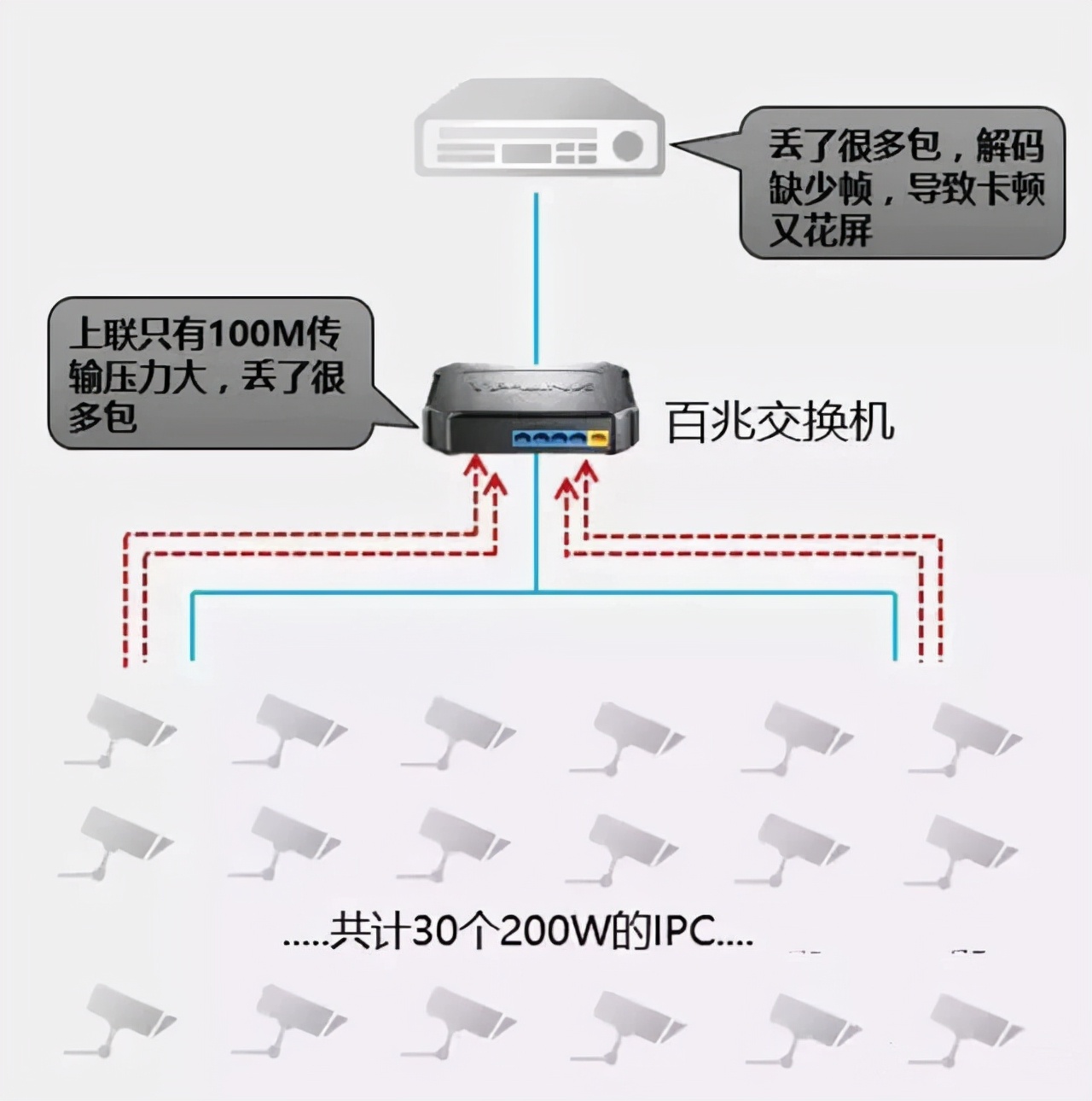

比如百兆的交換機轉發超出100M的數據量，就會造成大量丟包，導致花屏卡頓現象。

那么，到底接入多少個攝像頭就需要選擇千兆交換機呢？

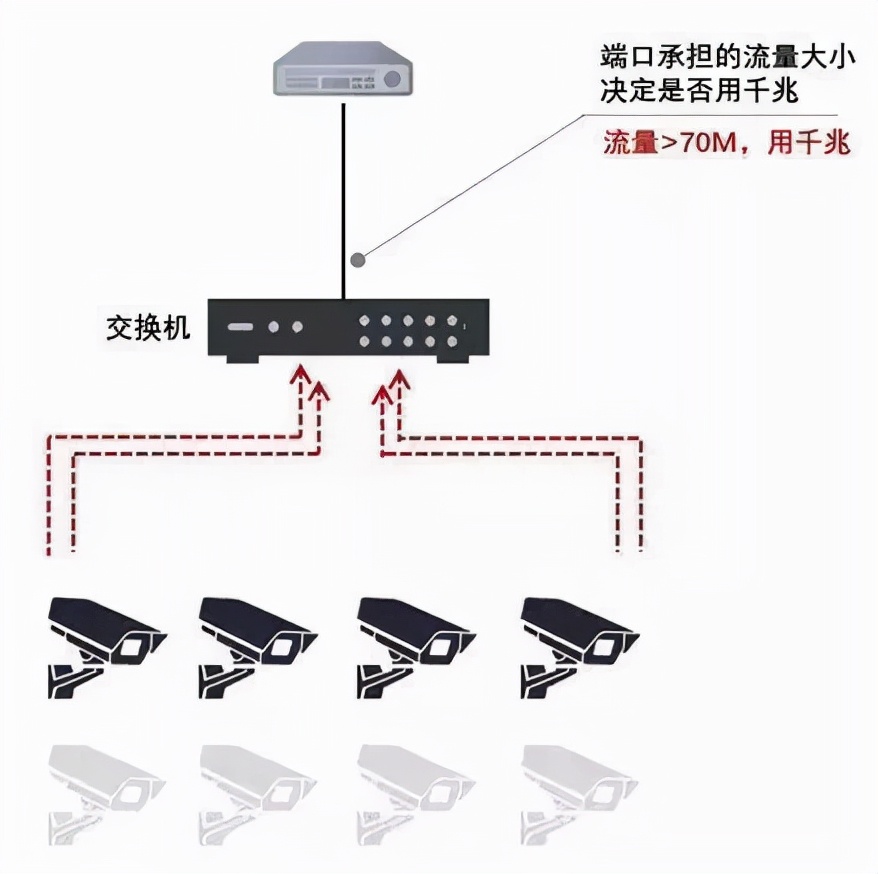

有一個標準，看攝像頭上聯端口轉發數據量的大小：

如果上聯端口轉發數據量大于70M，就選擇千兆端口，即選擇千兆交換機或千兆上聯交換機。

這里有一個快速計算和選擇的方法：

帶寬值=（子碼流+主碼流）*通道數*1.2

①帶寬值＞70M，用千兆

②帶寬值＜70M，用百兆

舉個例子來說明：

有臺交換機，接入了20臺H.264 200W的攝像機（4+1M），那么按此計算，上聯端口的轉發速率就是（4+1）*20*1.2=120M>70M，這種情況就要用千兆交換機。

某些場景里，交換機只有一個端口需要是千兆，但如果不能優化系統結構，平衡流量，那么就需要配千兆交換機或者千兆上聯交換機。

問題1：碼流計算過程是很清楚，但是為什么要乘以1.2呢

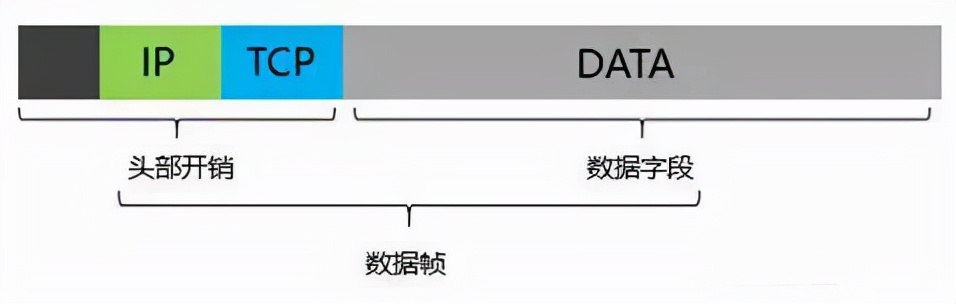

因?yàn)楦鶕?jù)網絡通訊原理，數據包的封裝也是遵循TCP/IP協議的，數據部分需要打上各個協議層的頭部字段才能順利傳輸，所以頭部也會占用一定比例的開銷。

我們經常說的攝像機4M碼率、2M碼率等，指的其實都是數據部分的大小。根據數據通信比例，頭部開銷約占20%，所以公式里要乘以1.2。

問題2：為什么是70M不是100M呢？

主要是為了考慮突發流量。視頻數據流是由很多的幀組成的，看似平緩的數據流，實際會發生很多瞬間突發數據，這種情況就需要交換機對數據的波動能夠進行緩沖和整流處理。

交換機對這些數據進行存儲-轉發-存儲-轉發，所以建議有一定的預留，設計交換網絡時能有30%~40%的預留，一個100M的端口，建議轉發流量不超出70M。

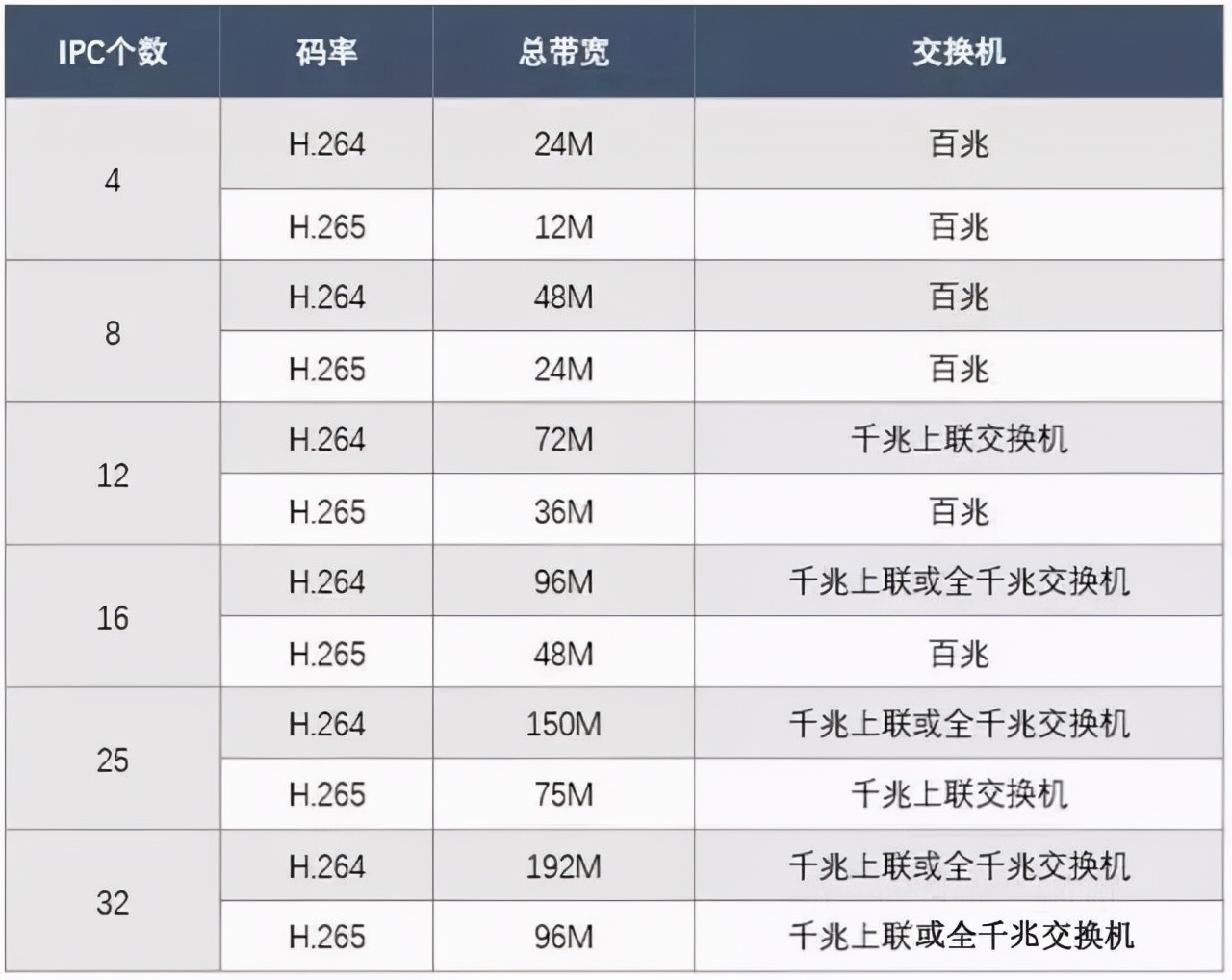

工程上常用的攝像機主要有H.264和H.265兩種碼率，根據這個碼率大小計算：

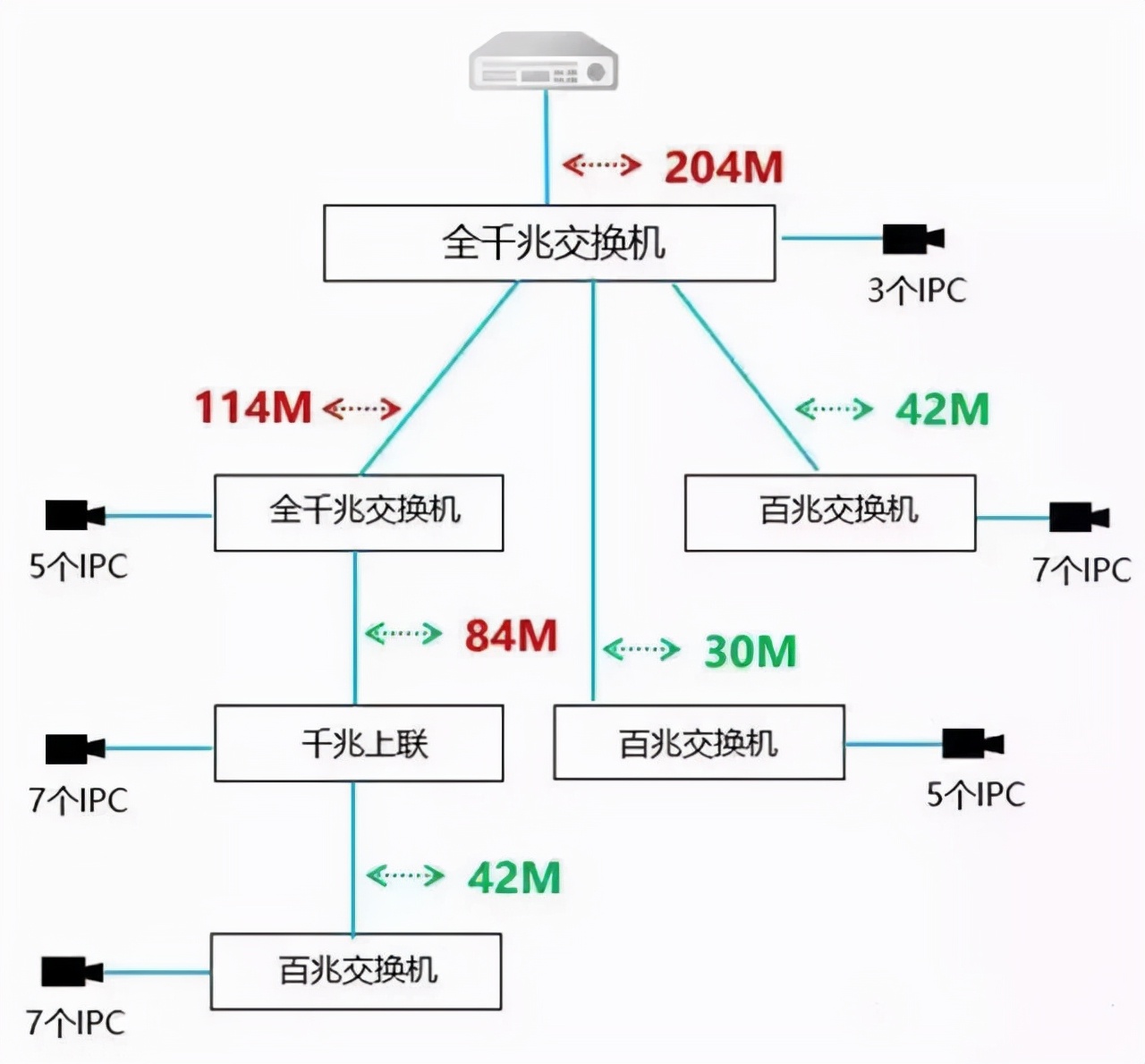

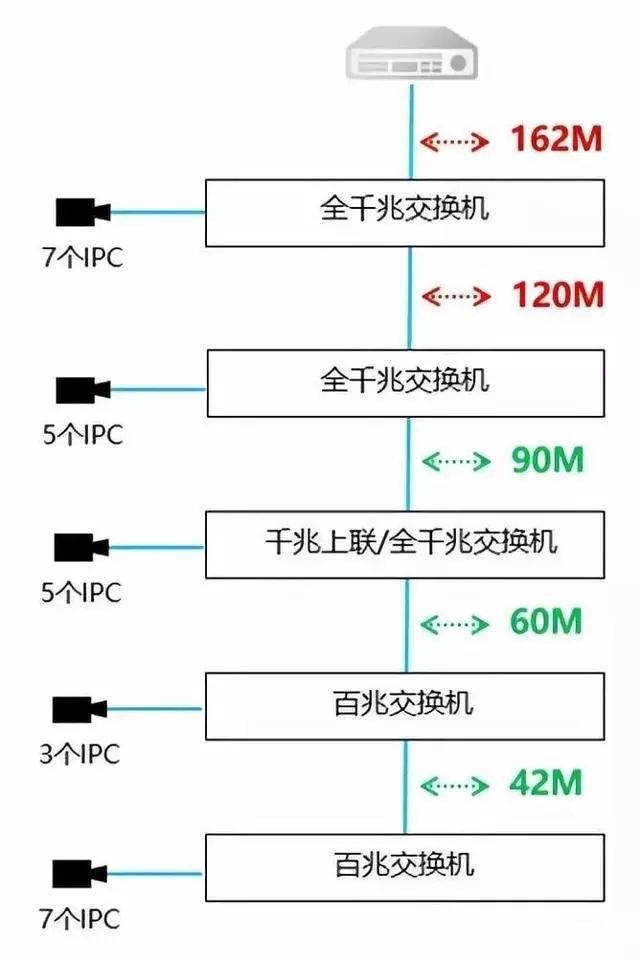

我們以H.264 200W攝像機（主子碼流按4+1M計算），常見的串聯型網絡中的帶寬計算和交換機選型：

星型的網絡結構如下：

02 怎么選擇核心交換機？

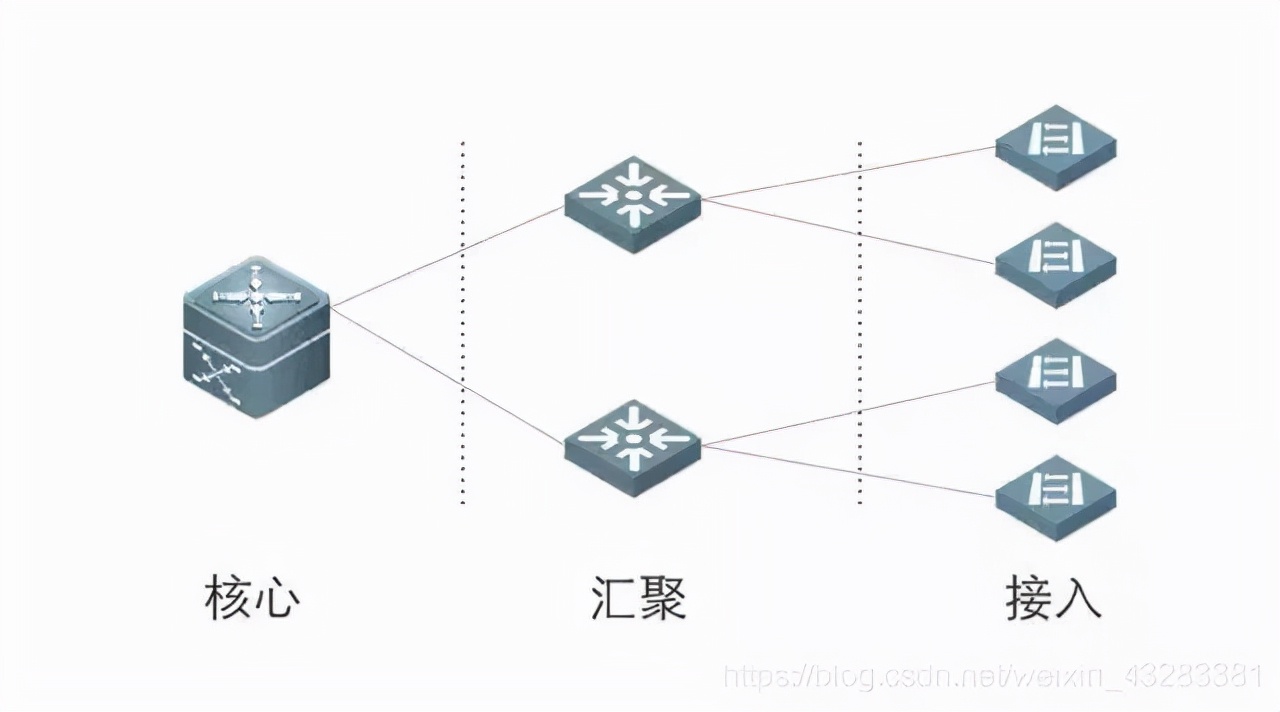

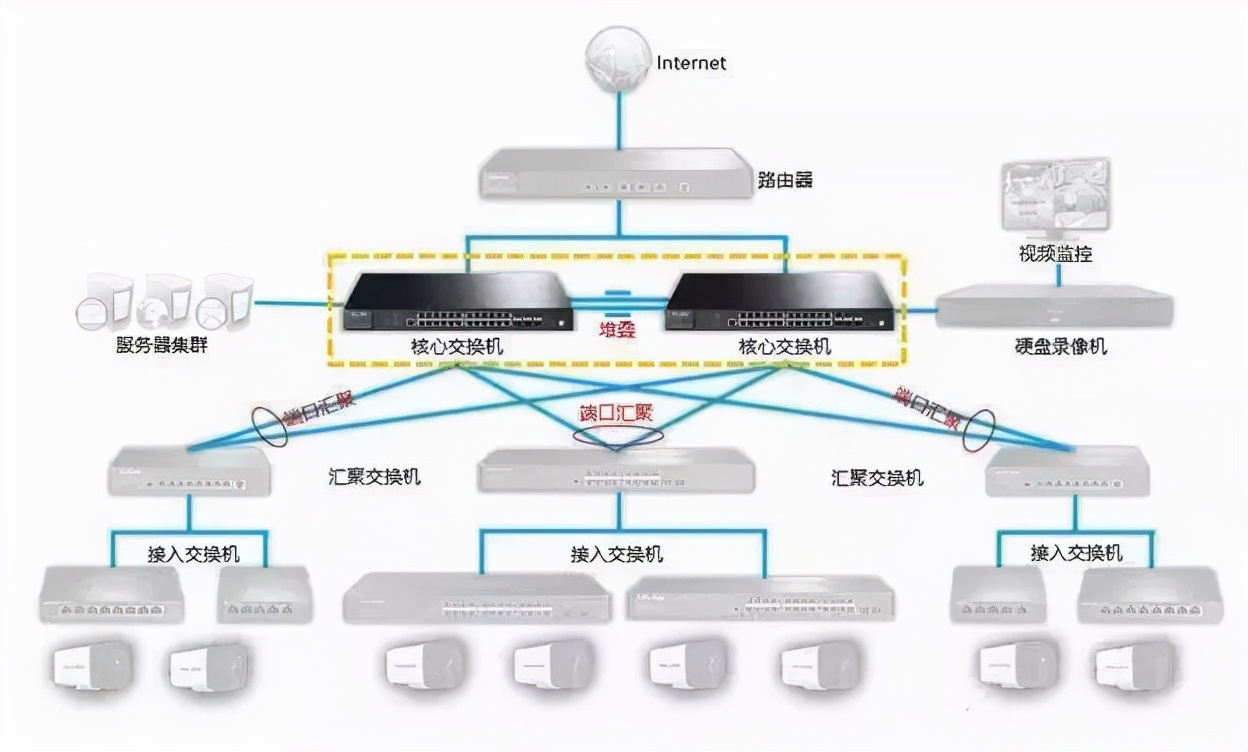

大中型的監控網絡，通常會按照接入-匯聚-核心三層結構設計。

核心交換機是整個網絡的數據轉發中心，承載著大量的數據流，所以必須保證核心交換機的各個端口轉發沒有瓶頸。

有些人對于核心交換機的選擇有一些誤區，比如有 200、500 個攝像頭。

如果按照 500*5M=2500M 的方式計算，結果遠遠大于千兆端口的轉發速率，這種項目一定要用萬兆交換機嗎？

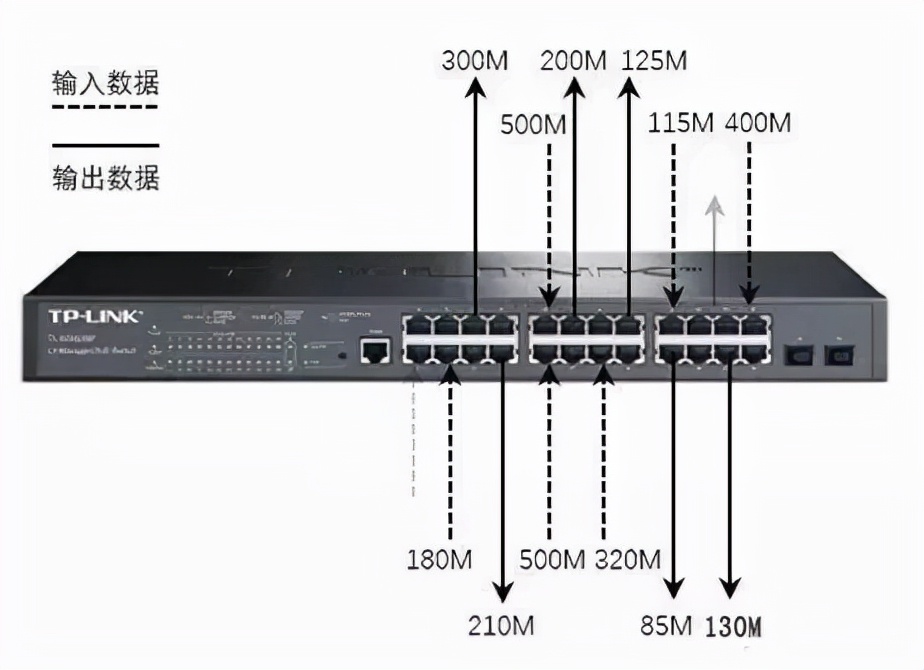

也不一定，實際上，典型的大型監控網絡，流量不會集中于一個端口，一定會分布在多個端口，由多個千兆端口進行轉發，如下圖：

可以看出圖中每個端口均沒有超出 1000M，而全千兆交換機的任何兩個千兆端口之間就可以實現 1000M 的雙向傳輸，總的吞吐量（滿載）一般小于或等于交換機的背板帶寬。

所以，在選擇核心交換機的時候，根據IPC數量，建議如下：

①100~200臺，推薦千兆管理型交換機

②200~500臺，推薦三層管理型交換機

目前二/三層管理型全千兆交換機，均適合作為監控網絡的核心交換，承擔大容量數據交換。組建各樣的網絡。

對于大型或超大型（300~1000）的監控網絡，需要使用三層交換機劃分網段，建議使用三層交換機。下面給大家100、300、500個點位的組網方案。

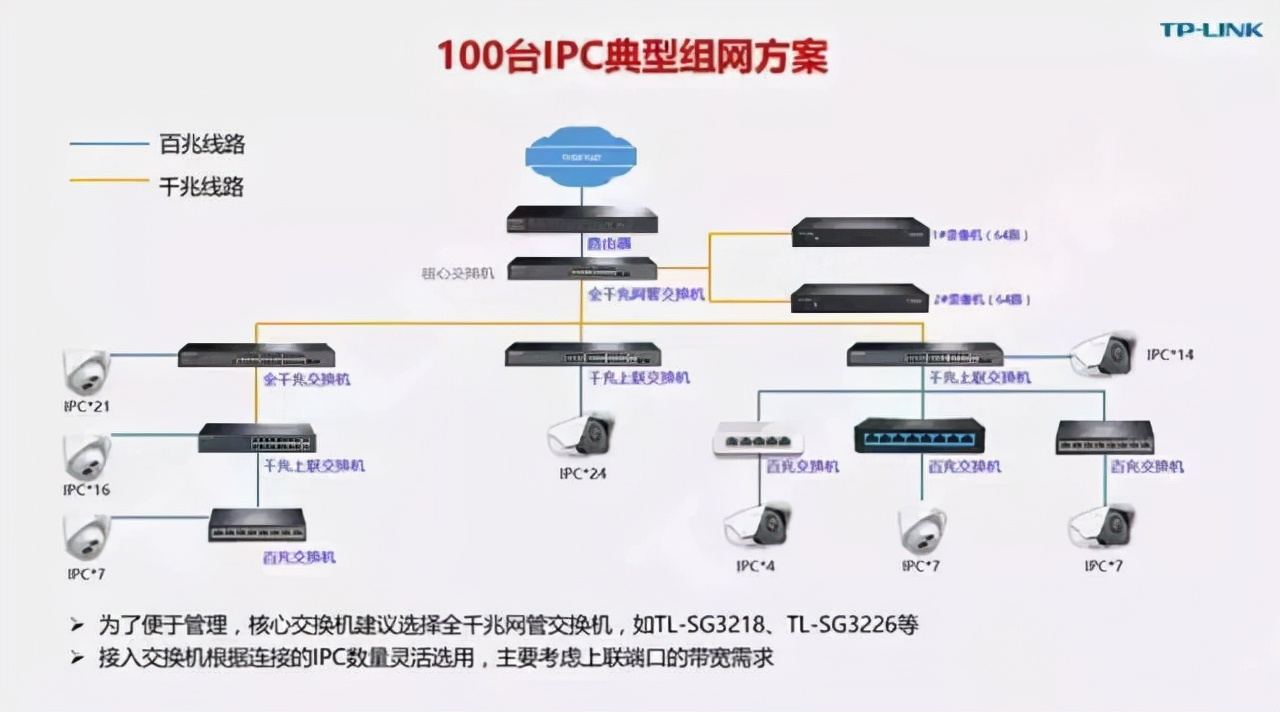

（1）100臺IPC的組網方案

100個左右點位，設計重點在無阻塞轉發核心。

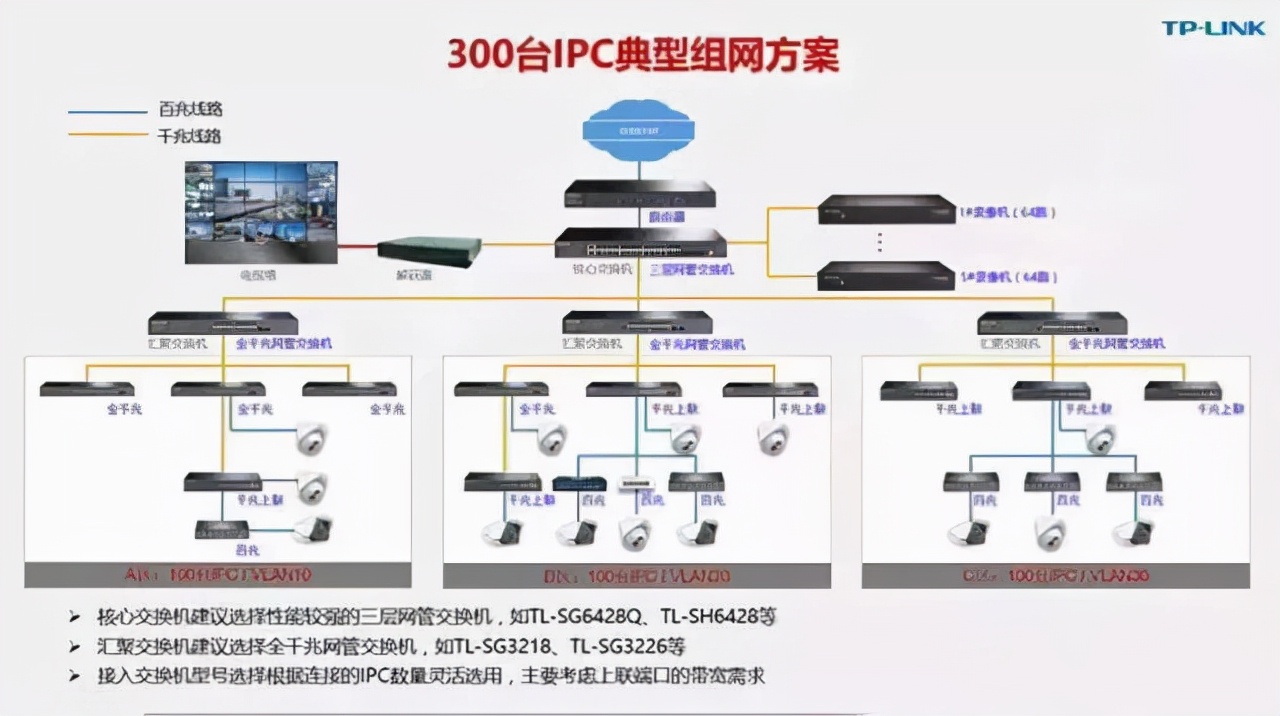

（2）300臺IPC的組網方案

300個左右點位，設計重點多網段、流暢轉發。

（3） 500臺IPC的組網方案

500個點位的規模，需要進行冗余設計，非常適合在政企等大型園區。

03 如何選擇PoE交換機？

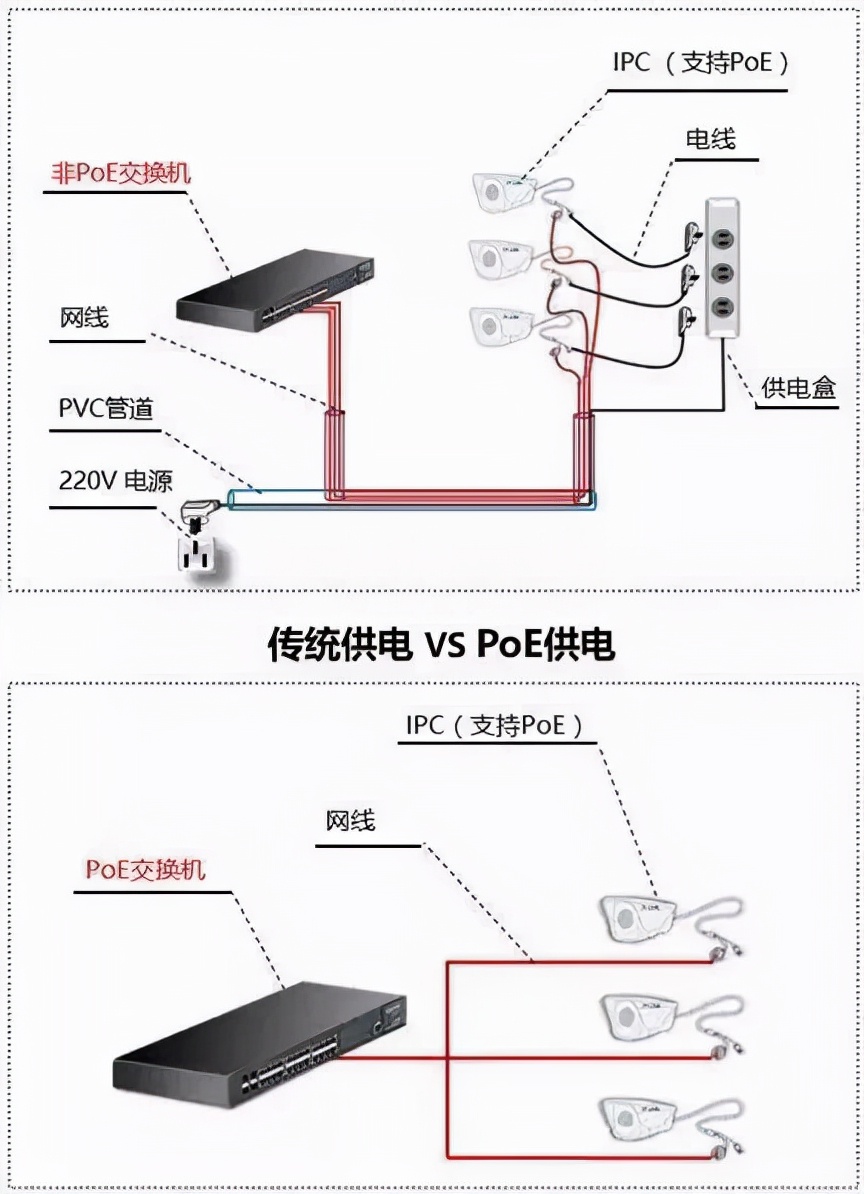

PoE是通過網線進行供電和數據傳輸?shù)囊环N技術，只需要一條網線就可以接入一個PoE攝像機點位，不需要額外的電源布線。

在選擇PoE交換機的時候，有哪些需要考慮的地方？

（1）單端口功率

單端口功率是否可以滿足交換機下掛接的任意一款I(lǐng)PC的最高功率，也就是根據IPC的最大功率選擇交換機的規格。

普通PoE IPC功率不會超過10W，所以交換機只需要支持802.3af即可。

但部分高速球機的功率需求約20W，或者部分無線接入AP的功率會更高，那么則需要交換機支持802.3at。

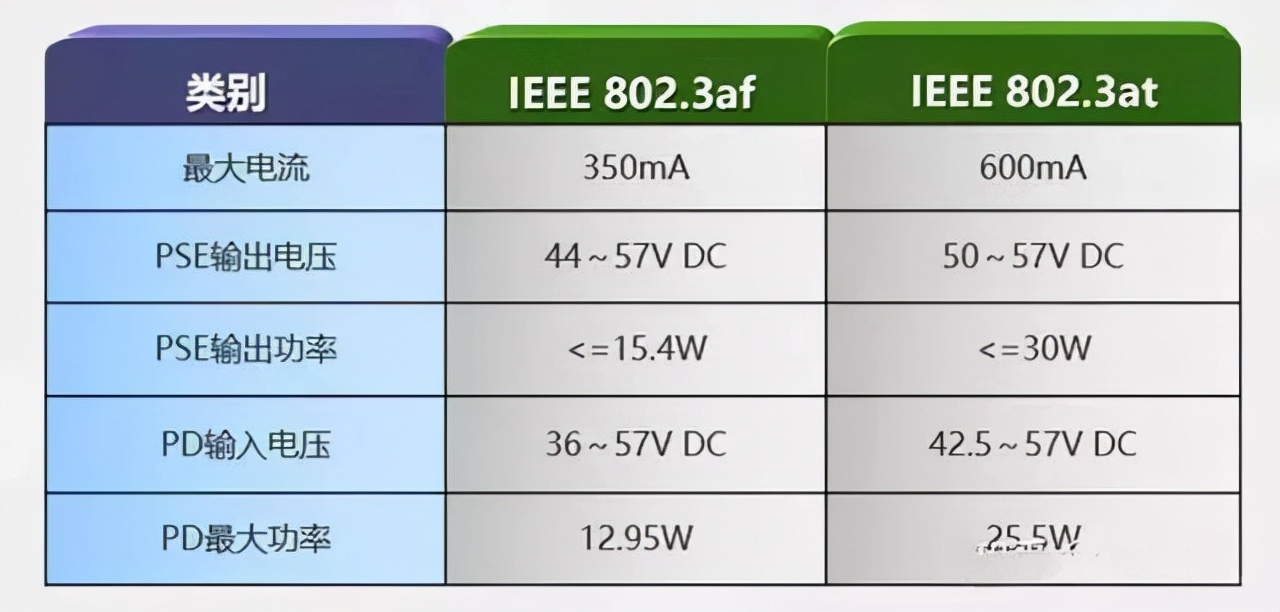

下面是兩種技術對應的輸出功率：

（2） 整機最大供電功率

確認整機最大供電功率滿足要求，設計時需要將所有IPC的功率都考慮在內。交換機的最大輸出供電功率需要大于所有IPC的功率之和。

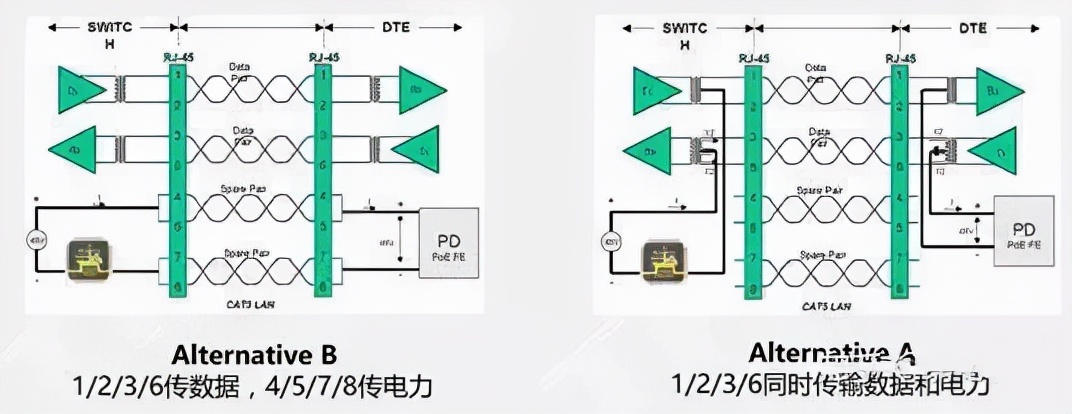

（3） 供電類型

使用八芯網線進行傳輸，不需要考慮。

如果是四芯網線，則需要確認交換機是否支持A類供電。

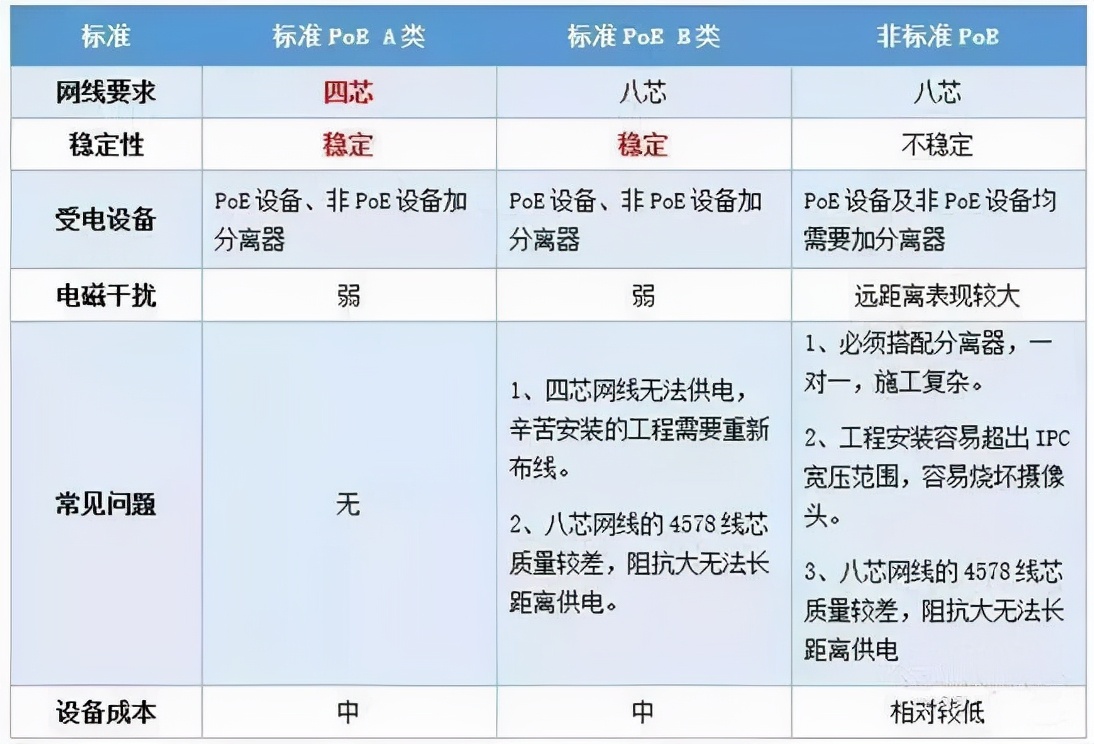

選擇的時候，可以結合各類PoE的優勢和成本考慮進行選擇：

04 怎么選光纖交換機？

在遠距離點位的監控中，經常會用到光纖收發器、光纖交換機。

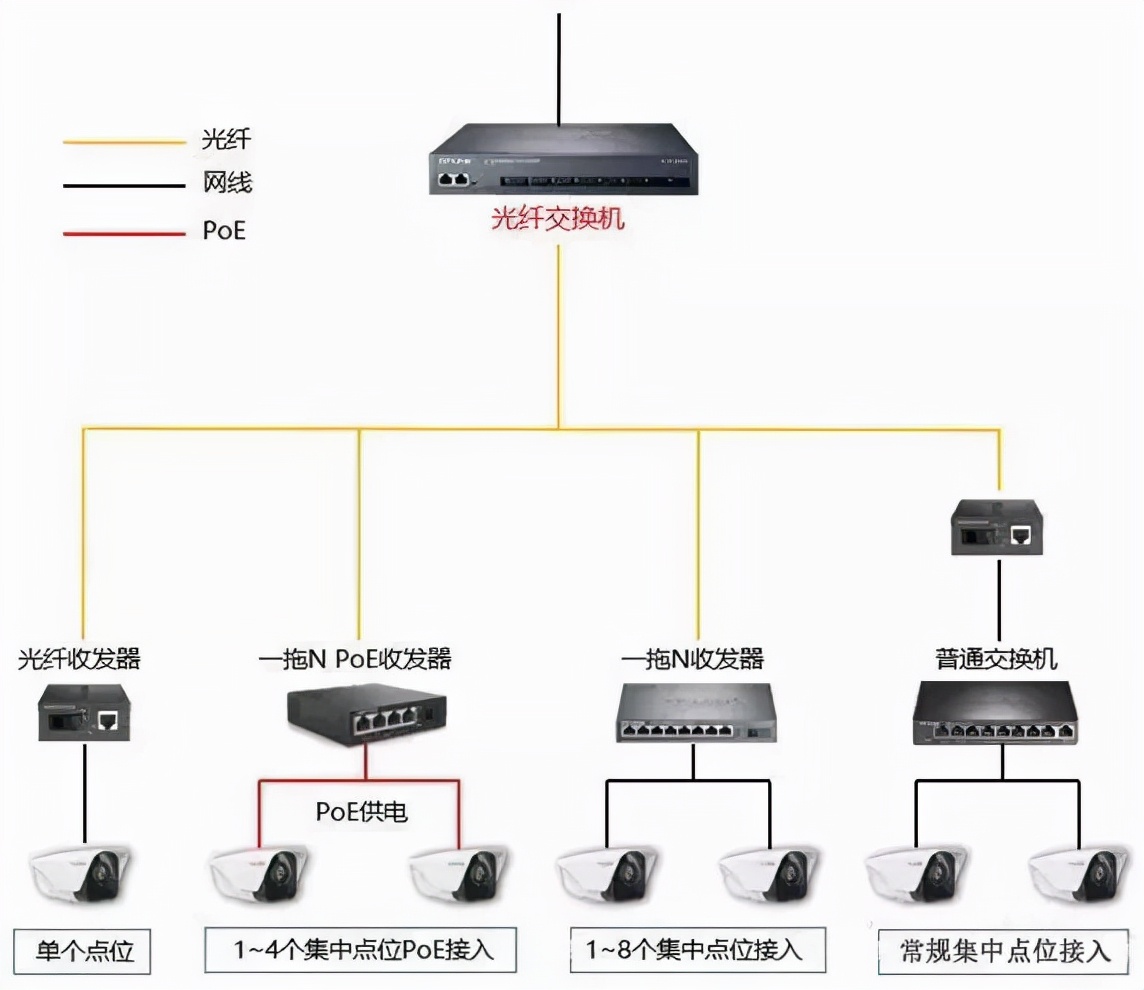

下面的例子里，就包含了比較全面的光纖交換網絡設備，如收發器、交換機、模塊等。

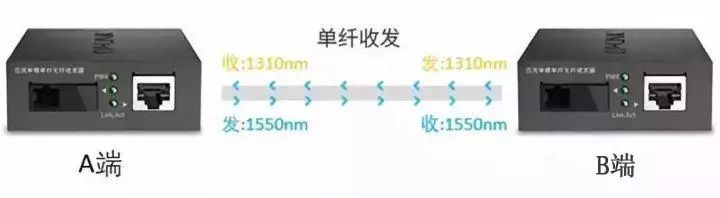

光交換機、光纖收發器、光模塊是可以相互搭配著使用的。在選擇的時候，要注意成對使用，務必保證 A-B 端匹配。

A/B 端就是光纖傳輸?shù)膬啥耍瑹o(wú)論兩端選擇的是交換機、光模塊還是光纖收發器，兩端必須分別是 A、B 才能配對使用（在產品型號上有標明是A端或B端）。

A 端設備的工作波長是 1310nm（RX）、1550nm（TX），必須要搭配B 端光纖收發器（RX1550nm、TX1310nm）使用。

最后，也同樣需要考慮端口速率、光纖類型、雙纖or單纖這些事項。

再者，你可以關注下這些：

（1）為了管理方便，可選WEB管理型交換機；

（2）由于視頻流量較大，可選線速交換機；

（3）視頻數據有突發性的特點，交換機緩存越大越好；

（4）交換機的流量控制功能；

（5）匯聚交換機和核心交換機建議選擇知名企業產品。

當然，老楊覺得，選擇什么型號的交換機，除了考慮到交換機的端口密度、轉發速率、帶寬聚合、功能（二層還是三層交換機）、PoE支持之外……

在實際項目中，作為銷售或者售前工程師，你肯定首先要考慮的是交換機價格和客戶的財力。

不談錢的選型都是耍流氓，你說是吧？

整理：老楊丨8年資深網絡工程師，更多網工提升干貨，請關注公眾號：網絡工程師俱樂部
