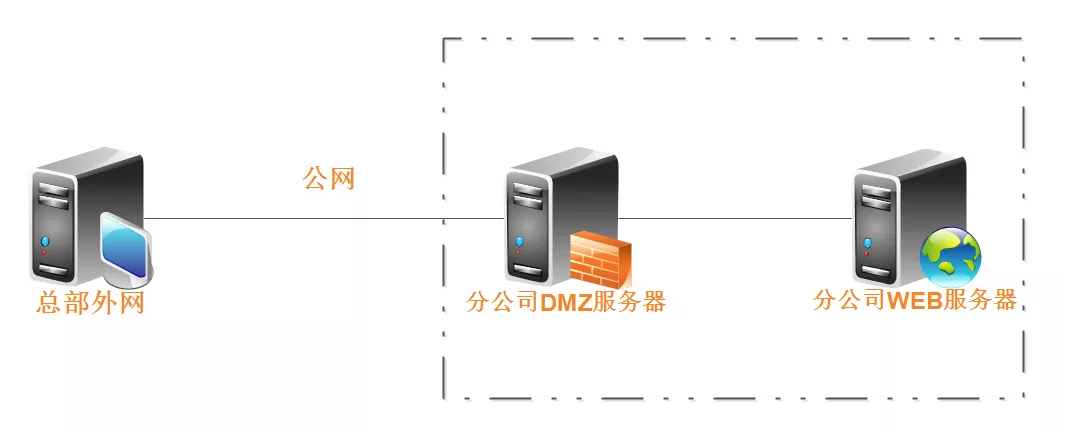

筆者在工作中遇到此場景，如下兩條網絡限制下，總部如何訪問分公司內部web服務器？
- dmz服務器可以訪問總部外網服務器22端口，不可以訪問web服務器；
- web服務器不可訪問公網，但是到dmz網絡無限制。
初看需求，我們第一個想到的肯定是內網端口映射到公網，或者vpn，但是不修改網絡策略情況下很難實現。有沒有別的方法呢，我們繼續從純網絡角度分析現有條件。
網絡通信是雙向的，有請求，有回應，就是我們俗稱的“通”。dmz可以訪問外部22端口，代表請求，回包兩個通信通道都是通暢的，我們是否可以借助回包通道，從外部發起到內部的反向訪問呢？答案當然是有的，我們來試一試，需要ssh工具。
我們在dmz執行如下命令。
[root@dmz]# ssh -f -N -g -R 6606:10.1.1.1:80 [email protected]
-f：代表后臺運行程序
-N：表示使用遠程端口轉發創建ssh隧道
-g：監聽本機所有IP地址
-R，表示使用遠程端口轉發創建ssh隧道
命令結合起來什么意思呢，我們使用root用戶遠程連接到115.100.100.100，并且遠程主機監聽6606端口，當訪問此端口時，會跳轉到dmz的80端口。此過程會使用到ssh隧道。dmz運行之后，總部服務器的已經有了端口監聽。
[root@center]# netstat -tunlp | grep 6606
tcp 0 0 127.0.0.1:6606 0.0.0.0:* LISTEN 8616/sshd: root
我們在總部服務器嘗試端口提示拒絕，代表網絡已經打通了，但是dmz服務器并沒有監聽80端口，所以報端口拒絕。
[root@center]# telnet 127.0.0.1 6606
Trying 127.0.0.1...
telnet: connect to address 127.0.0.1: Connection refused
如法炮制，再把web服務器到dmz的網絡反向打通，dmz服務器訪問本地80端口時將跳轉到web服務器的80端口。
[root@web]# ssh -f -N -g -R 80:10.1.1.1:80 [email protected]
再次到總部服務器測試訪問就能通信了。
[root@center]# telnet 127.0.0.1 6606
Trying 127.0.0.1...
Connected to 127.0.0.1.
Escape character is '^]'.
我們最后從網絡角度來回顧數據包的的轉發過程。
從總部服務器看到如下信息。
#dmz服務器以115.100.100.101:29493作源，訪問本地22端口，建立了tcp連接。
[root@center]# ss | grep 115.
tcp ESTAB 0 0 172.16.1.1:22 115.100.100.101:29493
[root@center]# netstat -tpna | grep 115.
tcp 0 0 172.16.1.127:22 101.230.91.53:29493 ESTABLISHED 8555/sshd: root
#本地端口也對應到了進程號8616
[root@center]#netstat -tunlp | grep 6606
tcp 0 0 127.0.0.1:6606 0.0.0.0:* LISTEN 8616/sshd: root
[root@center]# ps -ef | grep 8616
root 8616 8555 0 Dec03 ? 00:01:04 sshd: root.
當總部服務器訪問127.0.0.1:6606時，網絡連接信息如下。
雙向通道已經建立
[root@center]# ss | grep 6606
tcp ESTAB 0 0 127.0.0.1:6606 127.0.0.1:51158
tcp ESTAB 0 0 127.0.0.1:51158 127.0.0.1:6606

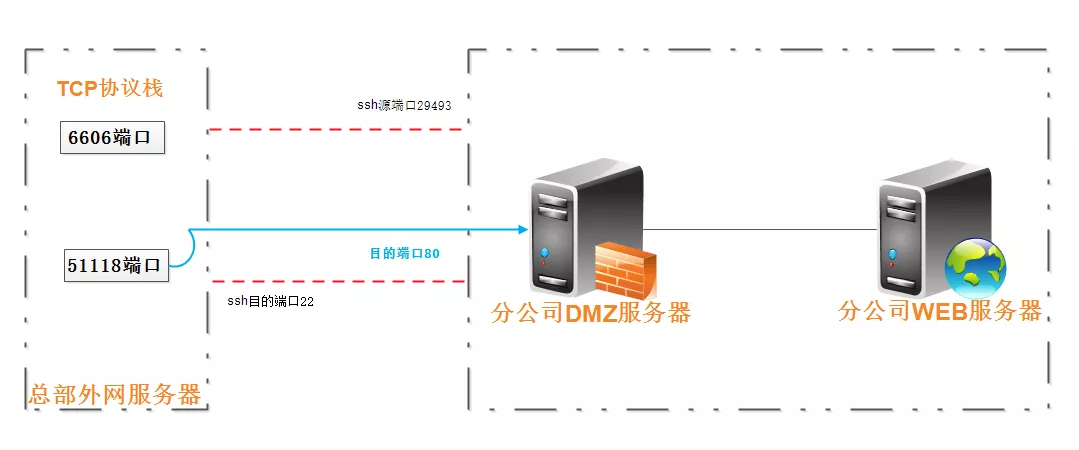

我們最后用圖片來展示最終網絡轉發過程。
dmz發起ssh連接到總部服務器，并且遠程端口轉發。遠程服務器訪問轉發端口時，數據將封裝到回包通道，由于ssh本身加密，外部網絡無法知曉網絡交互邏輯，從而實現反向訪問。
