你還記得那段收音機歲月嗎？
收音機的用途非常廣泛，記得我第一次接觸收音機還是在初中的時候。那時候買了一臺收音機，晚上在宿舍戴上耳機收聽廣播，也算是學生時代的唯一娛樂方式了。
后來手機中集成了收音機功能，收音機就被淘汰了。再后來，在智能手機時代，手機里的收音機功能也逐漸被取消了。但在一些小說中，收音機作為末世神器，仍是遠傳輸信息的唯一方式。

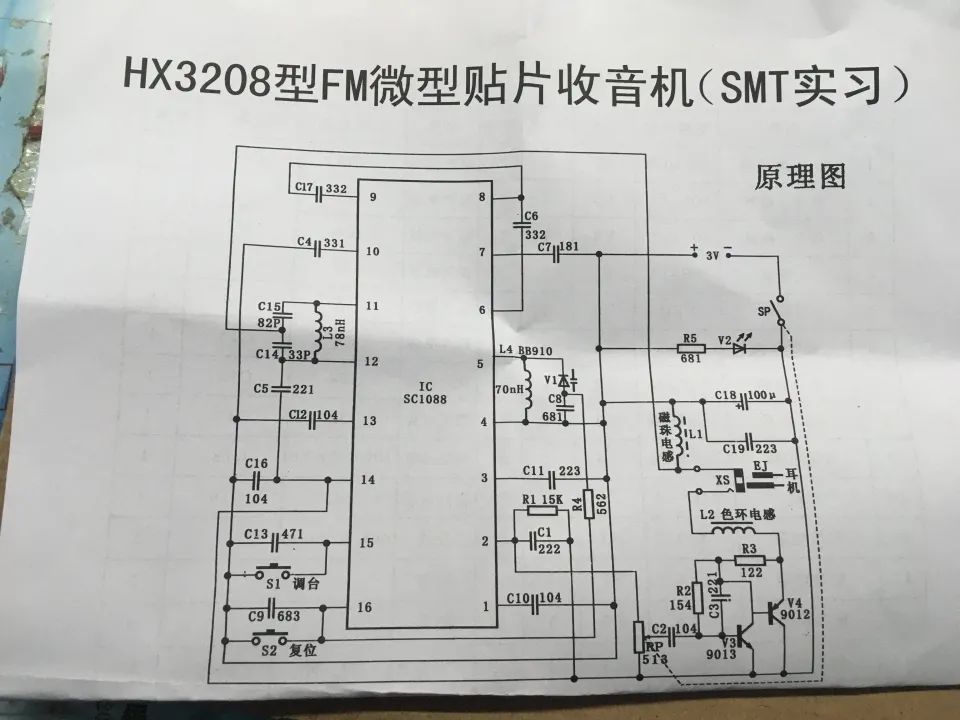

今天，我們就來做一臺簡易的FM微型貼片收音機。話不多說，先來看一下電路圖吧！

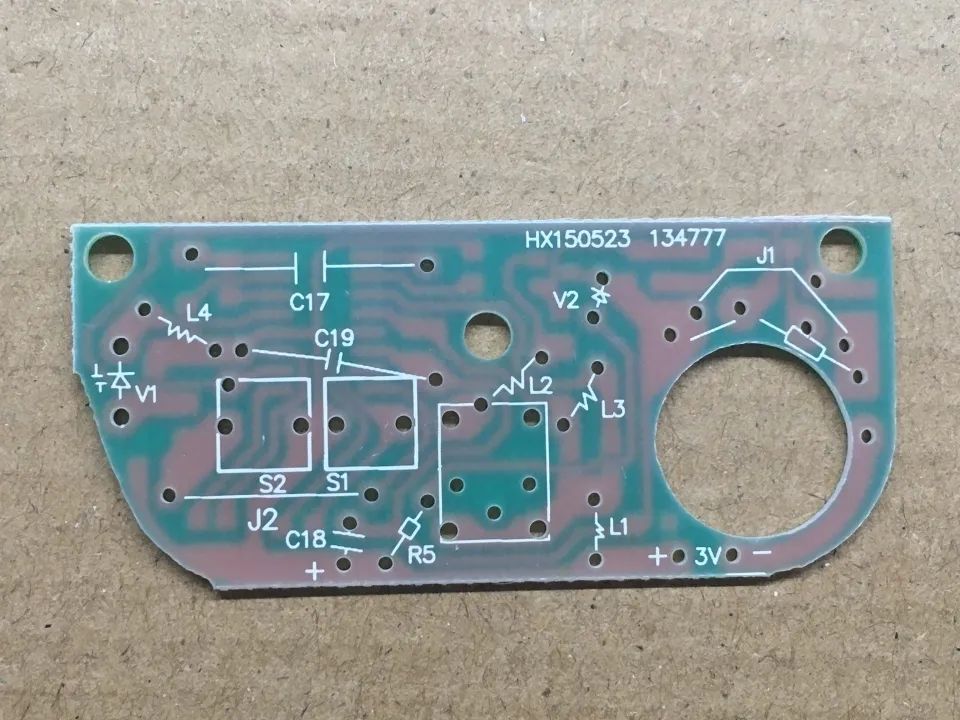

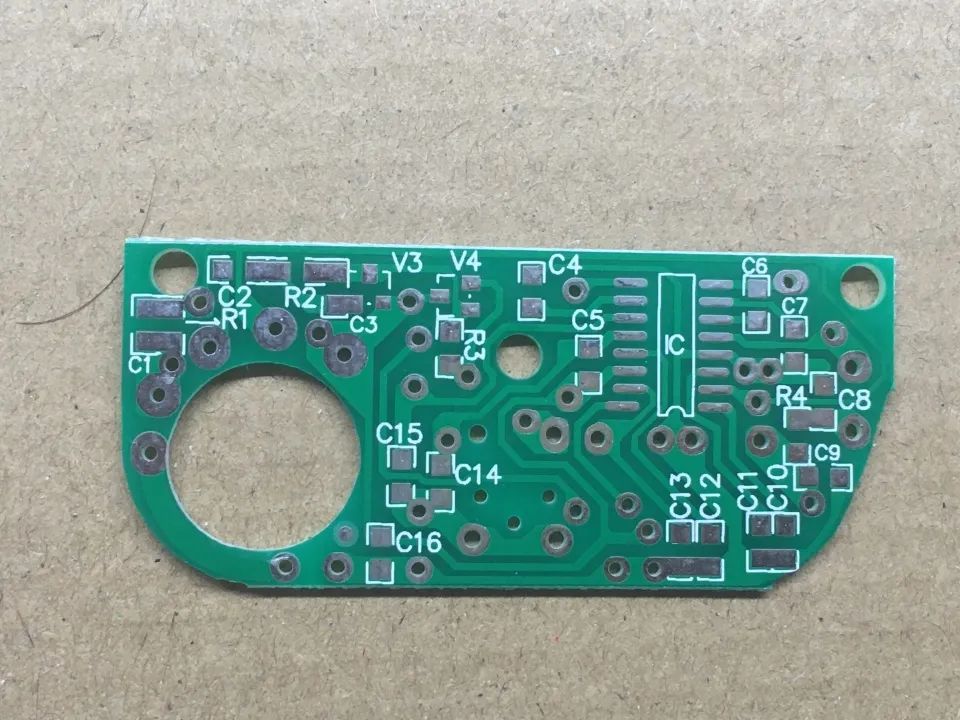

如下圖所示，電路板非常的小，這在焊接上要費一點功夫了。

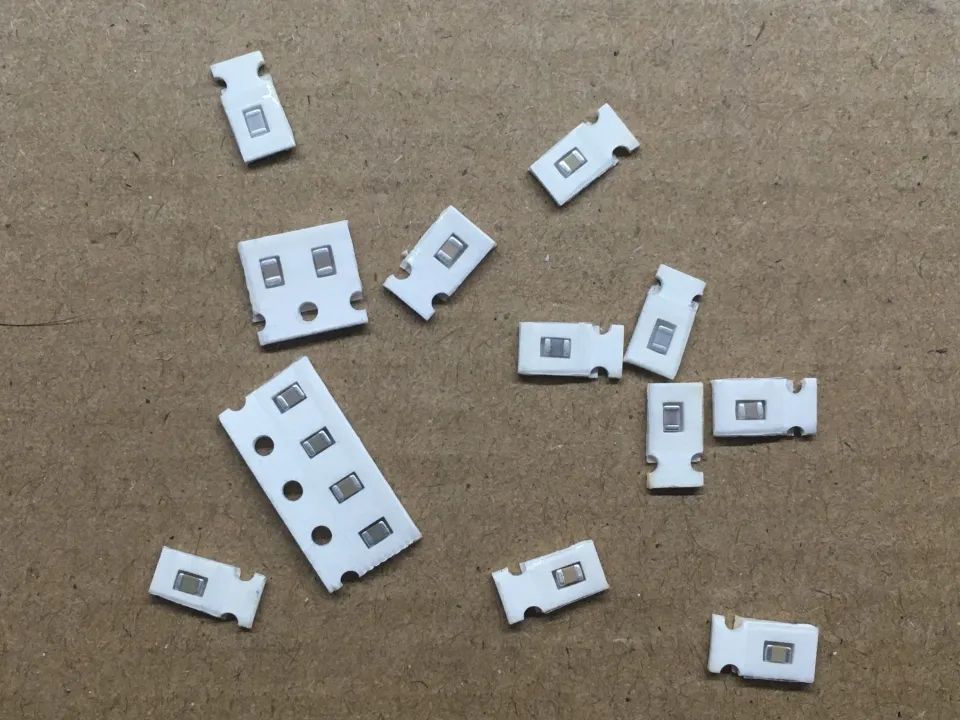

下面這是貼片電容，0805的。這種大小已經到我的焊接極限了，要是再小一點，就需要用顯微鏡來進行輔助焊接了。如果再小的話，焊盤會比元件更小，那時候連焊盤都看不到在哪……

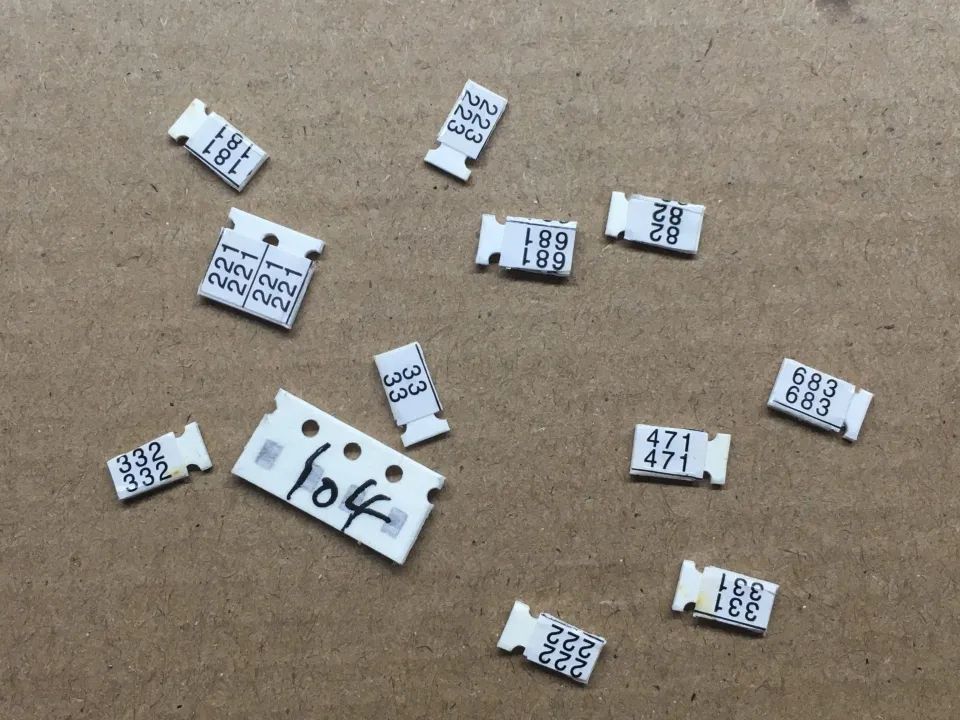

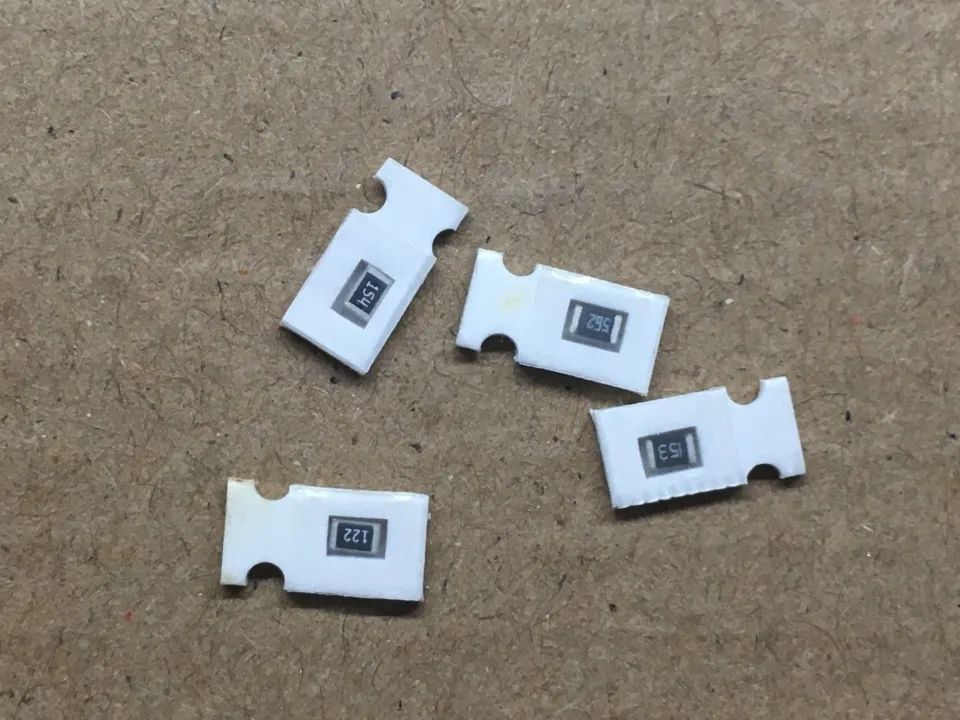

貼片電阻選用的是0805的：

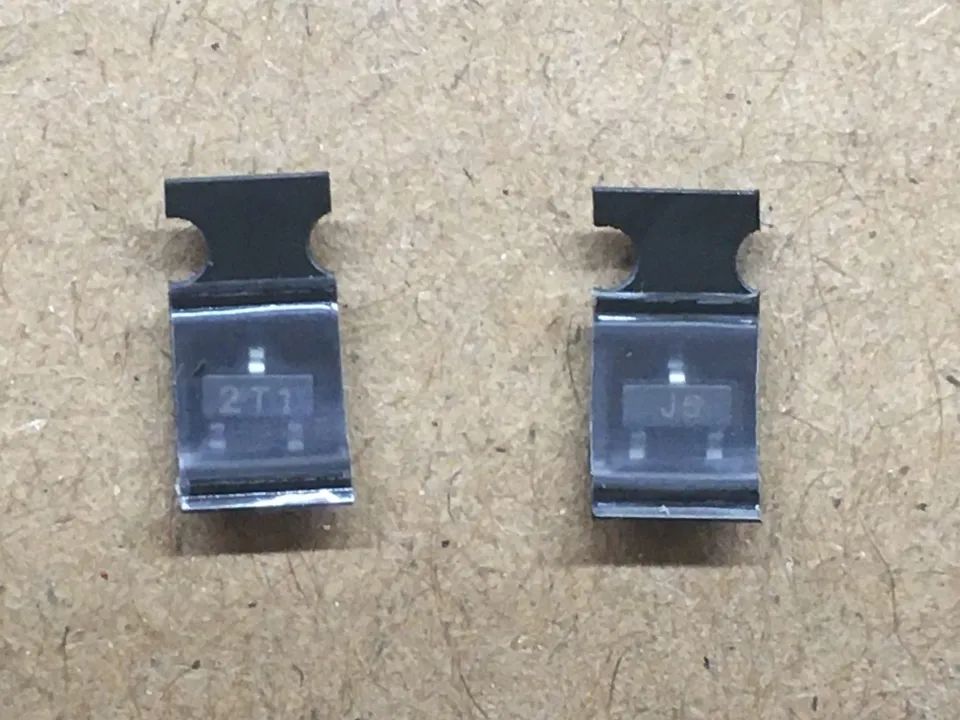

貼片三極管選用的是9012，PNP型，以及9014，NPN型。

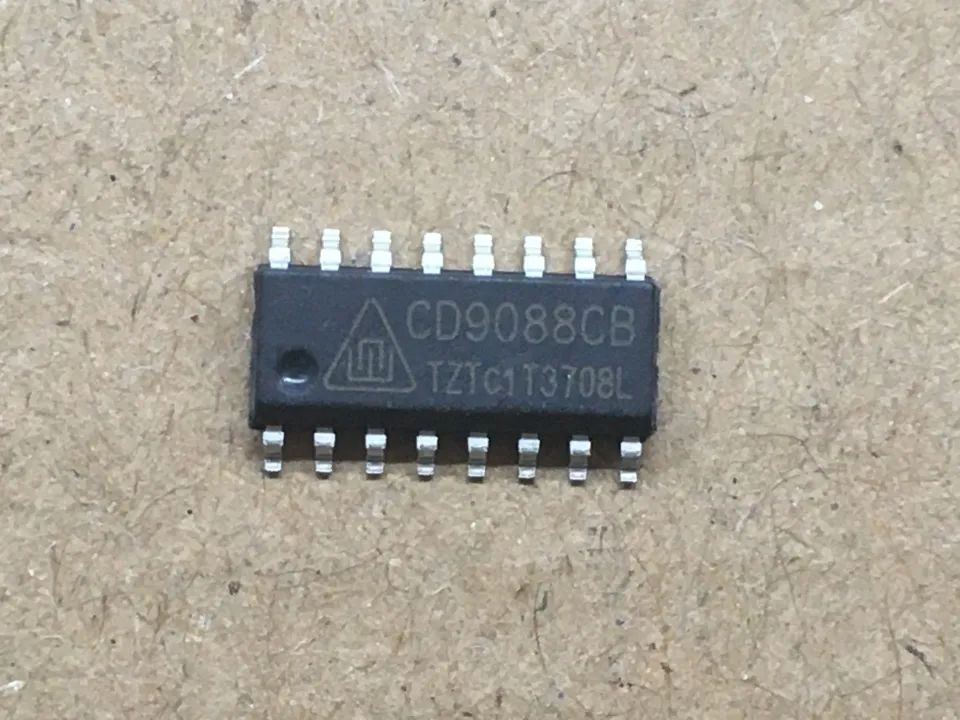

下面這是芯片，CD9088CB（FM收音芯片）。

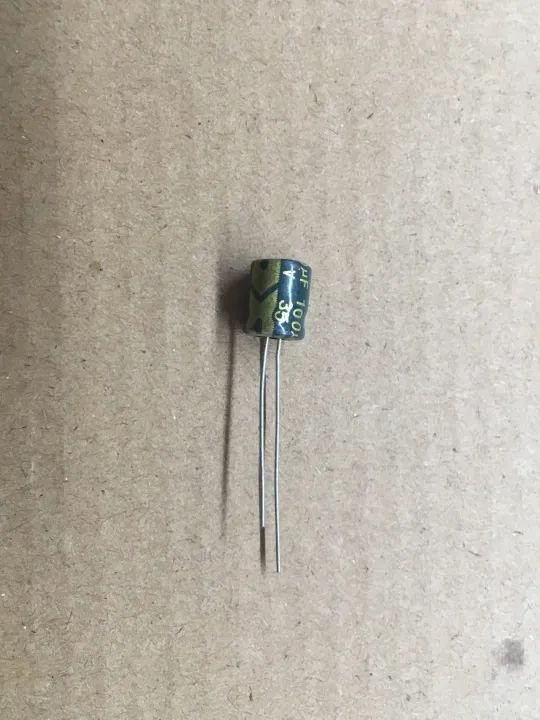

如下圖所示，這是35V 100UF電解電容。

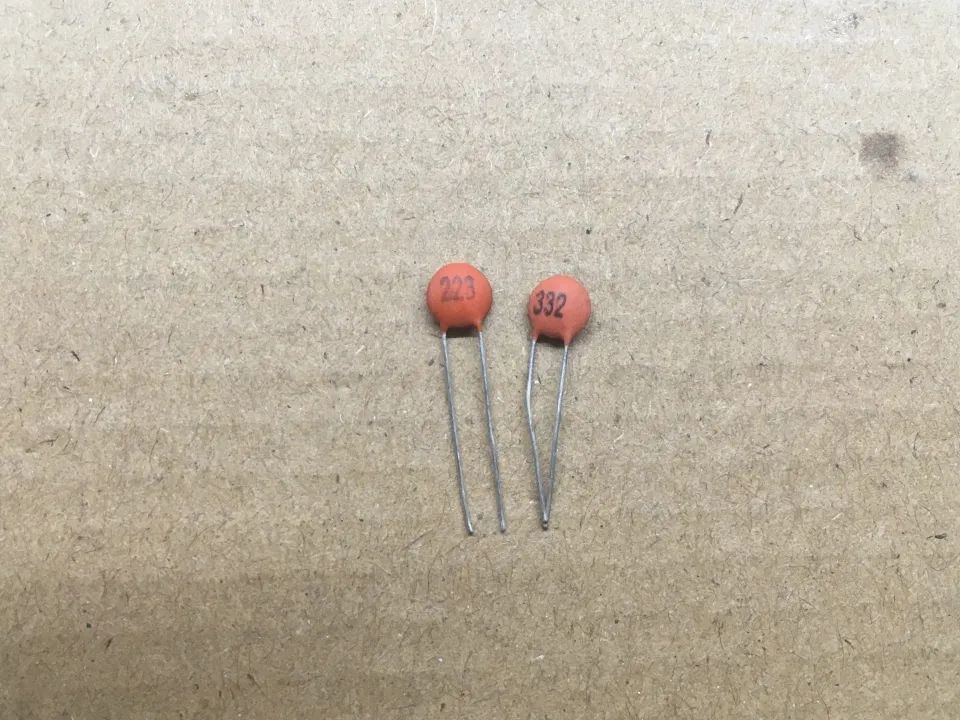

下面這張圖是陶瓷電容223和332。

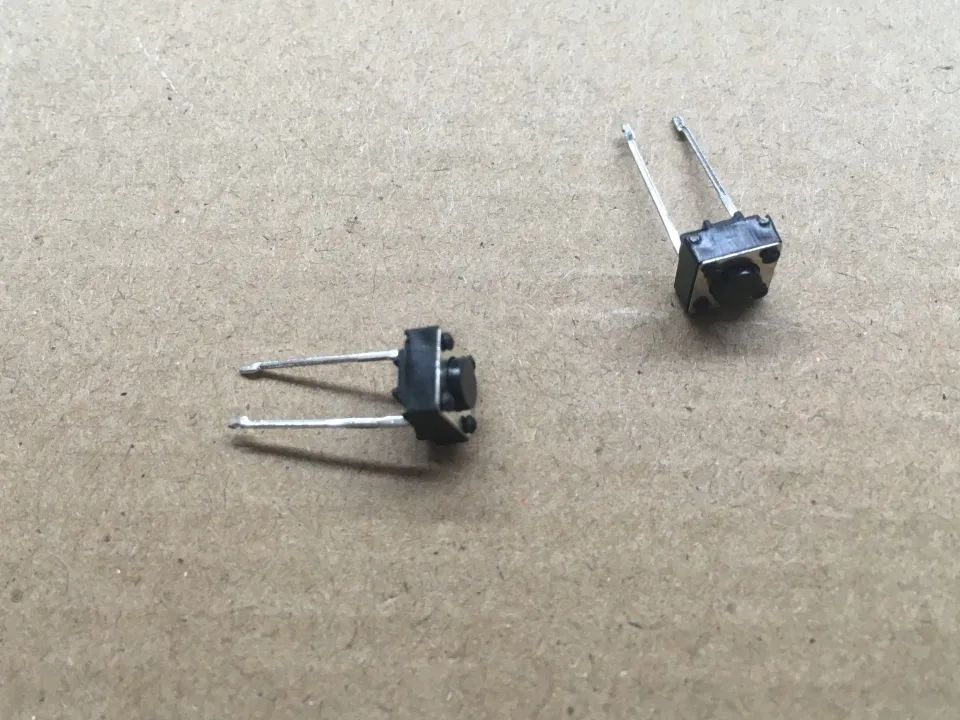

另外，我們還需要準備2個輕觸開關。

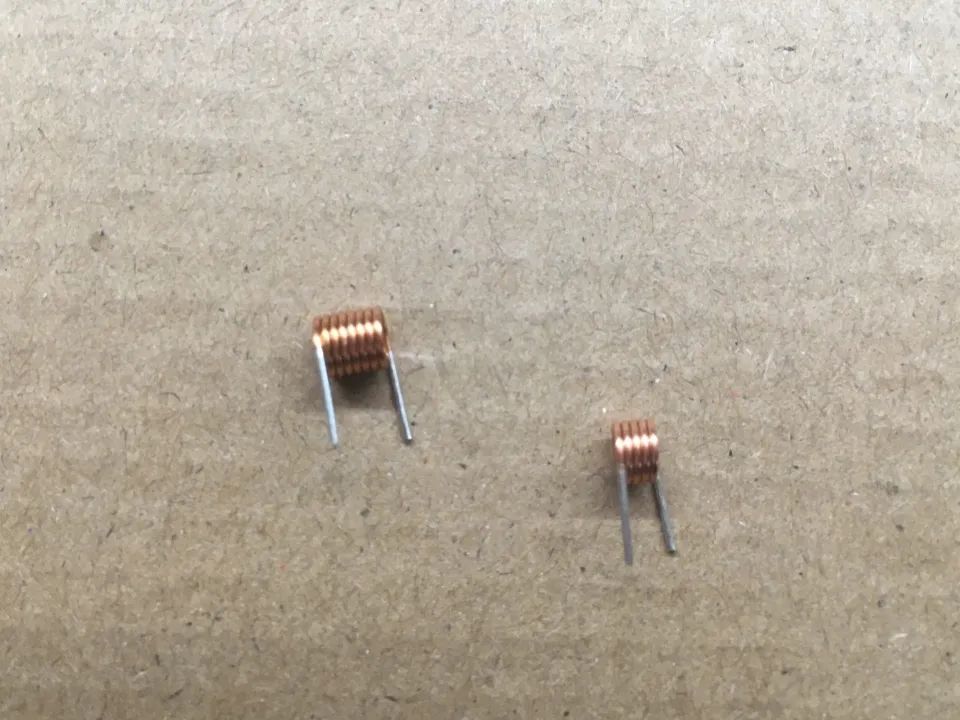

還要準備2個空心電感，一個8圈，一個5圈。
其中，8圈的電感量為78nh，5圈的電感量為70nh。

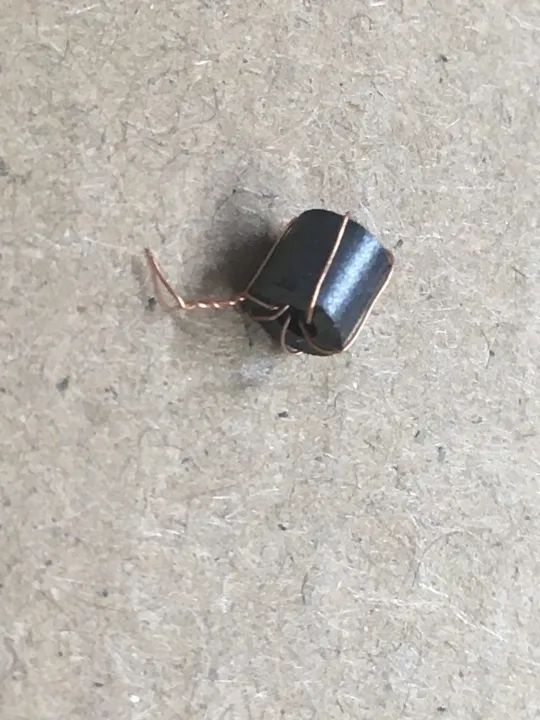

下圖為磁珠電感，4.7uh比空心電感的電感量要大很多。

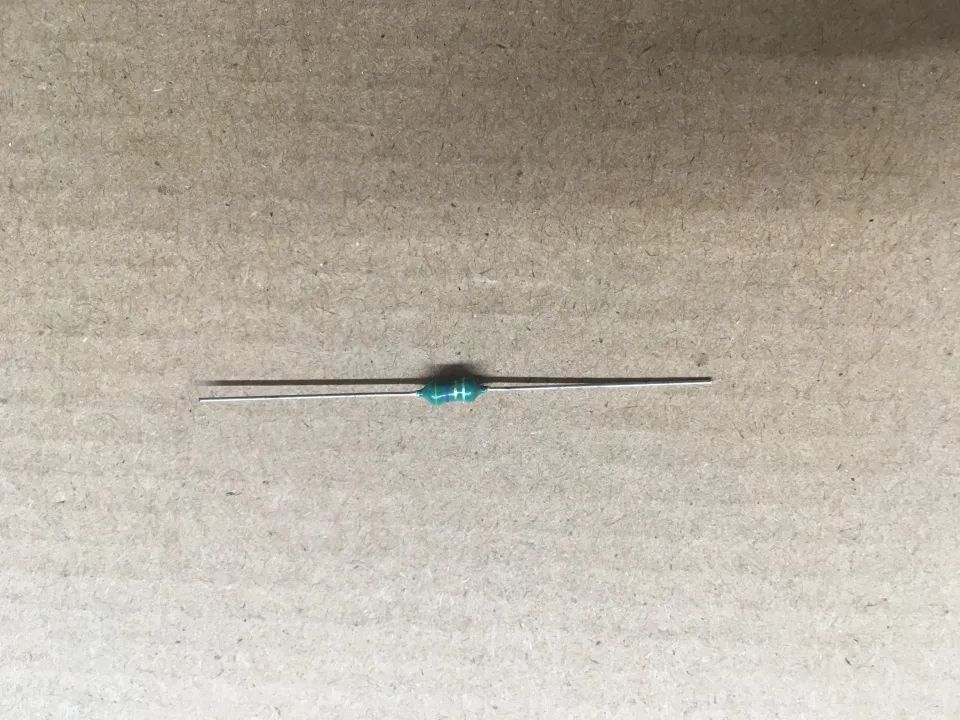

如下圖所示，色環電感選用的是4.7uh。

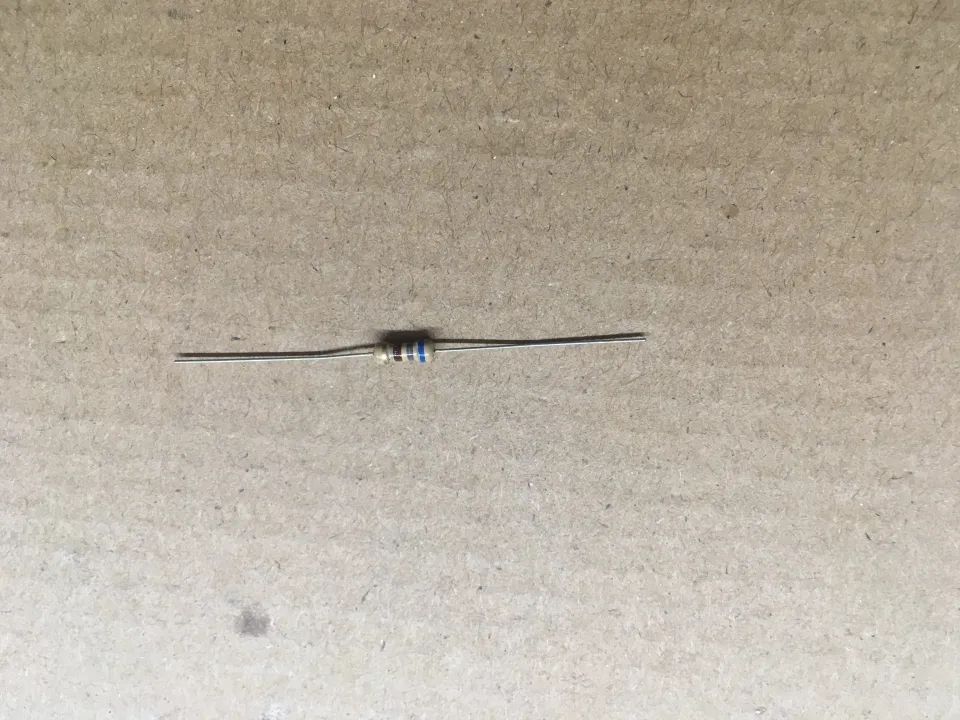

插件電阻選用的是680歐姆：

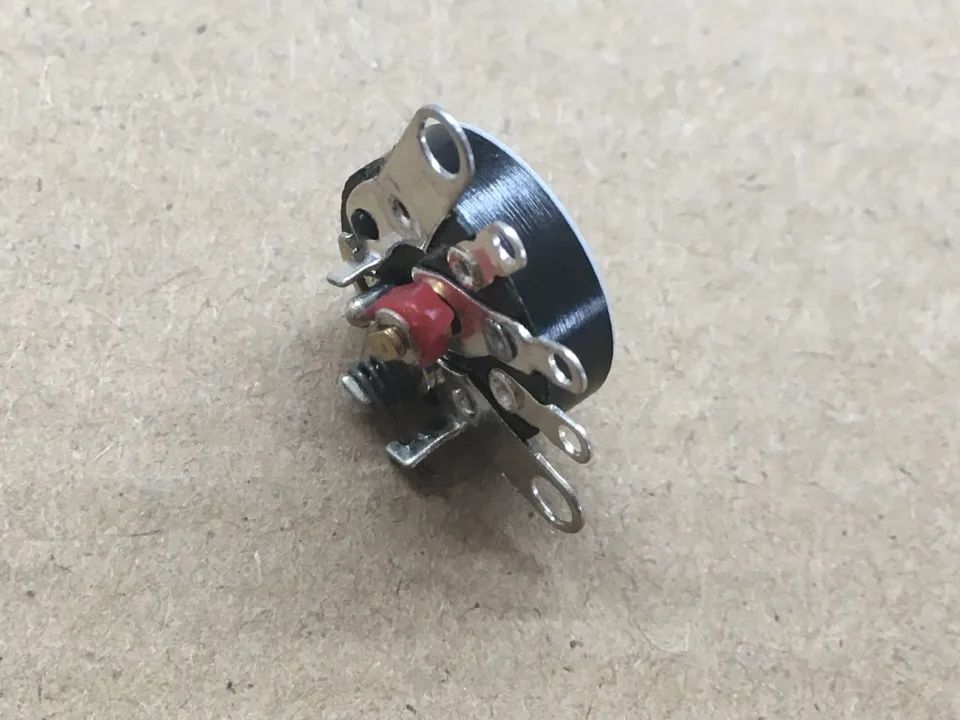

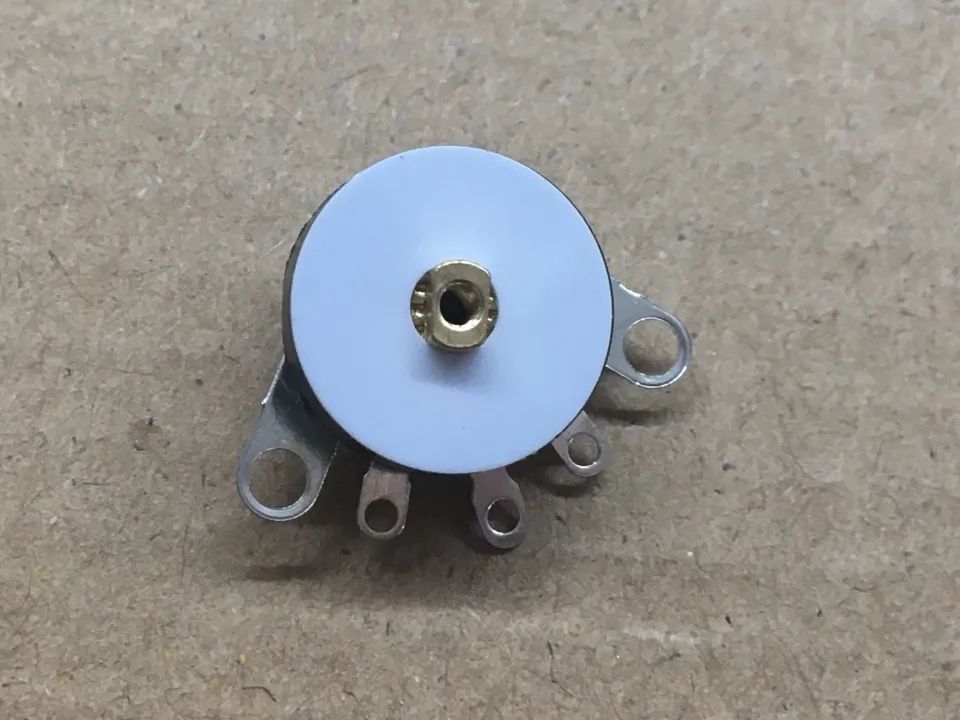

電位器選用的是51k：

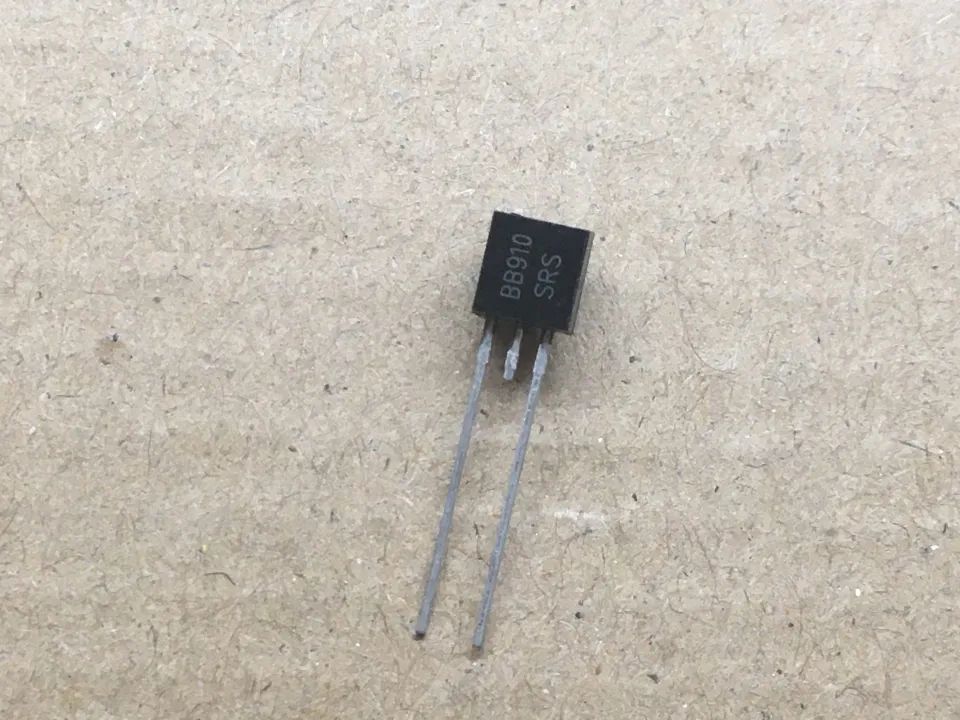

然后是BB910二極管：

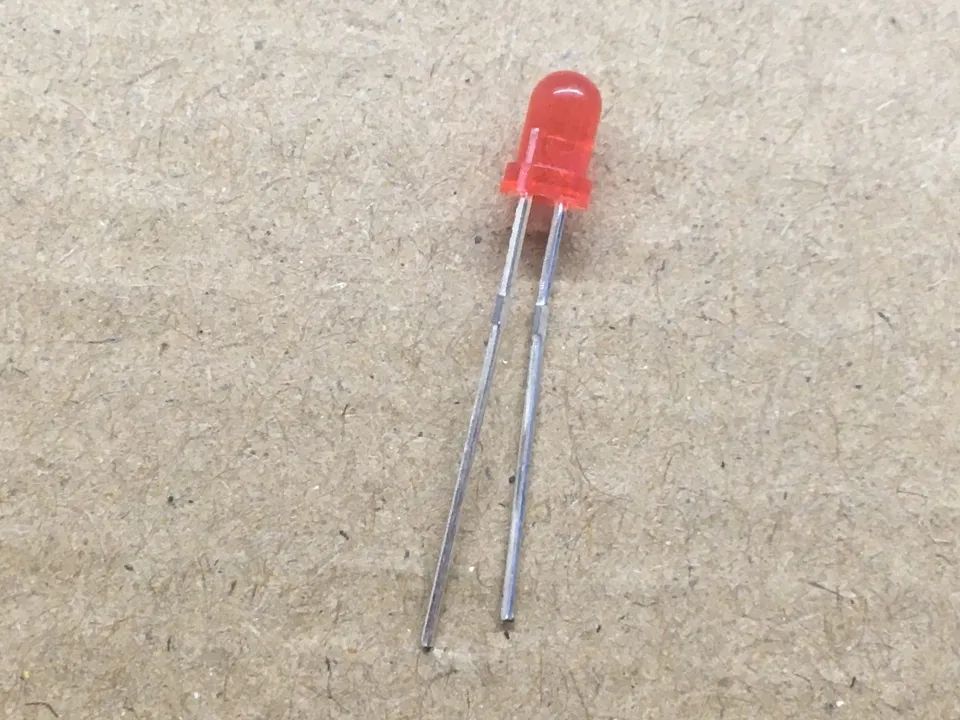

以及紅色發光二極管：

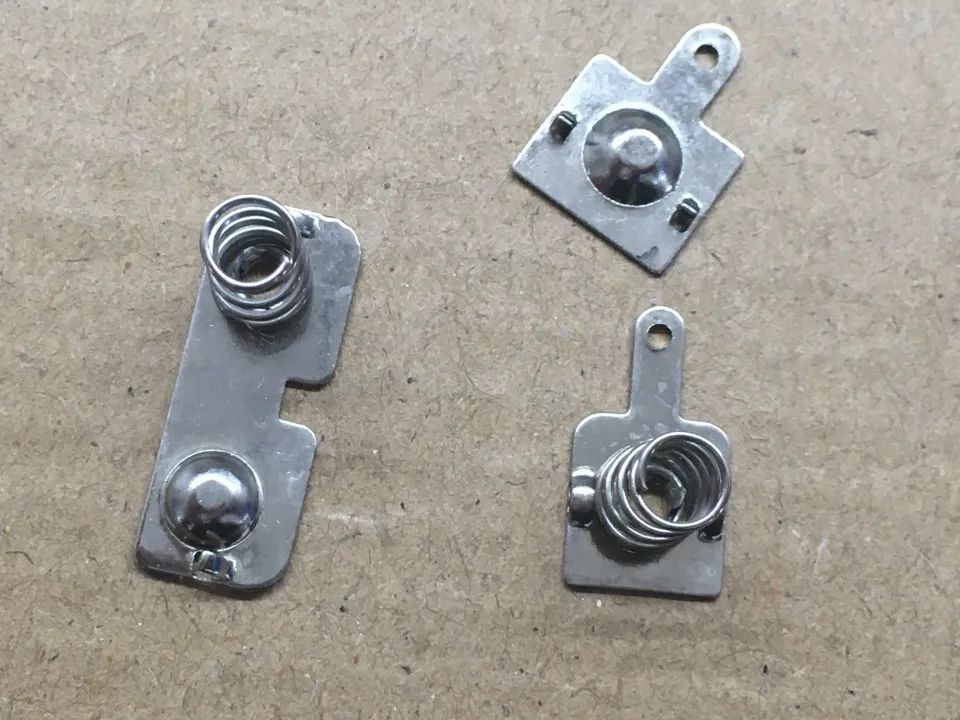

還有一些電池連接片：
準備好以上材料后，接下來就是焊接了。

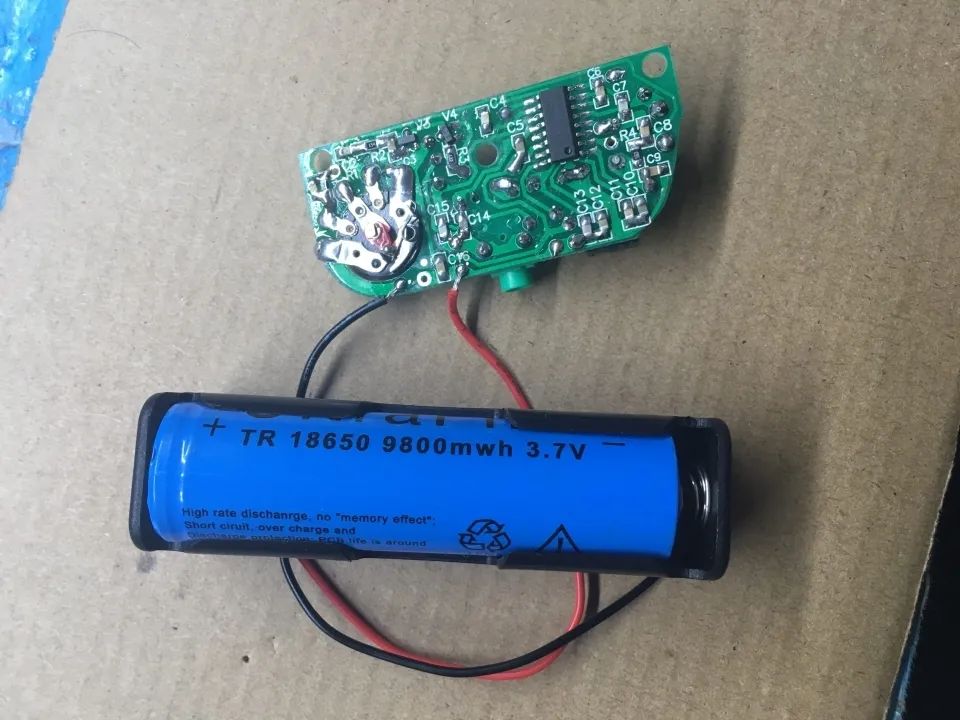

確認無誤后，就可以上電進行測試了。

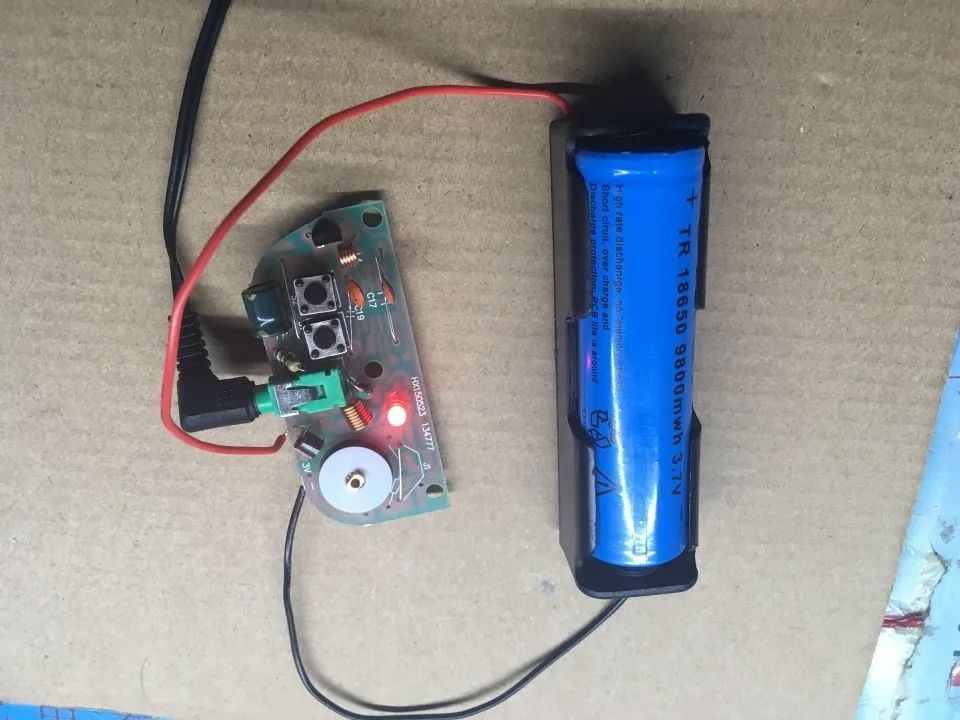

最后，插上耳機試試。
收音機工作正常，可以正常收臺……至此，我們的FM收音機就完成了。怎么樣，非常簡單吧！
