異地的兩個局域網,希望通過公網進行IPv6的數據通信,而又不希望公網感知到內部的路由信息,且希望實現業務隔離,那就可以通過6VPE的技術來實現。

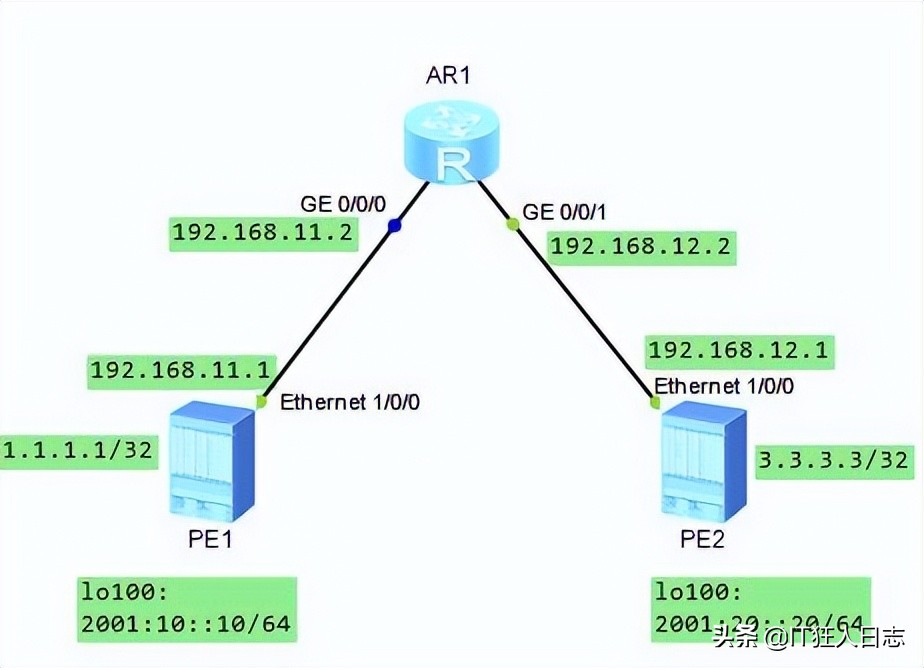

簡易拓撲圖如下所示,目標:通過配置6VPE,使得PE1和PE2下面的兩個局域網節點通過MPLS骨干網互相訪問。
一、底層OSPF協議配通,使PE之間可以互相學習去往對方的Loopback0的路由
1、AR路由器的配置。實際上,這臺設備肯定輪不到我們配置,但是模擬器環境就自己動手了。
interface LoopBack0
ip address 2.2.2.2 255.255.255.255
#
mpls lsr-id 2.2.2.2 //啟用mpls
mpls
#
mpls ldp //啟用mpls lpd
#
interface GigabitEthernet0/0/0 //接口配置IP地址,并且啟用mpls
ip address 192.168.11.2 255.255.255.0
mpls
mpls ldp
#
interface GigabitEthernet0/0/1
ip address 192.168.12.2 255.255.255.0
mpls
mpls ldp
#
ospf 1 router-id 2.2.2.2 //啟用ospf協議,并且宣告網絡
area 0.0.0.0
network 2.2.2.2 0.0.0.0
network 192.168.11.2 0.0.0.0
network 192.168.12.2 0.0.0.0
#
2、PE1的基礎配置
interface LoopBack0
ip address 1.1.1.1 255.255.255.255
#
#mpls lsr-id 1.1.1.1
mpls
#
mpls ldp
#
interface Ethernet1/0/0
ip address 192.168.11.1 255.255.255.0
mpls
mpls ldp
#
ospf 1 router-id 1.1.1.1 //啟用ospf協議,并且宣告網絡
area 0.0.0.0
network 1.1.1.1 0.0.0.0
network 192.168.11.1 0.0.0.0
#
3、PE2的基礎配置
interface LoopBack0
ip address 3.3.3.3 255.255.255.255
#
#mpls lsr-id 3.3.3.3
mpls
#
mpls ldp
#
interface Ethernet1/0/0
ip address 192.168.12.1 255.255.255.0
mpls
mpls ldp
#
ospf 1 router-id 3.3.3.3 //啟用ospf協議,并且宣告網絡
area 0.0.0.0
network 3.3.3.3 0.0.0.0
network 192.168.12.1 0.0.0.0
#

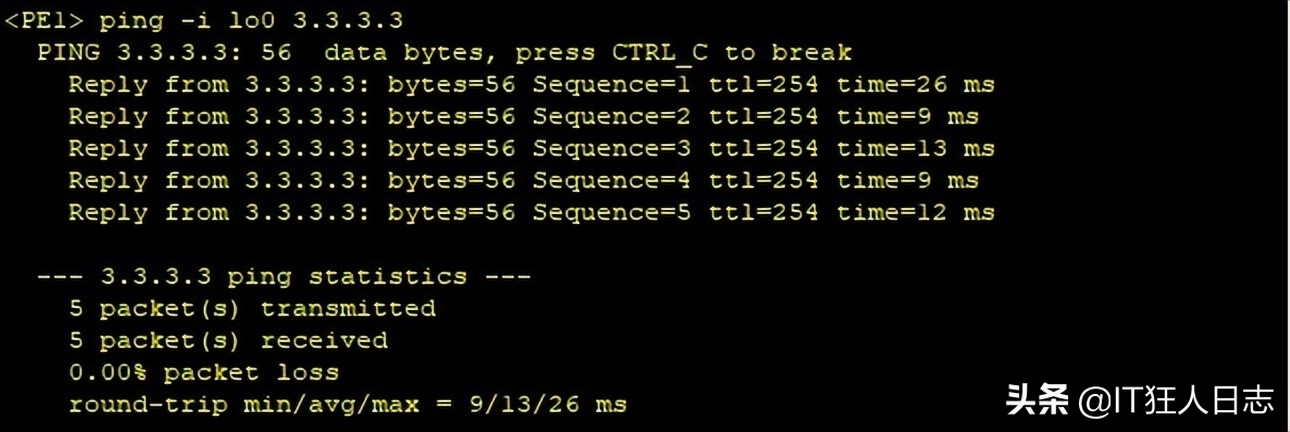

OSPF配置完成后,底層就能通訊了,測試一下,如下圖所示,PE1上面的LoopBack0能夠ping通PE2的LoopBack0接口IP了。

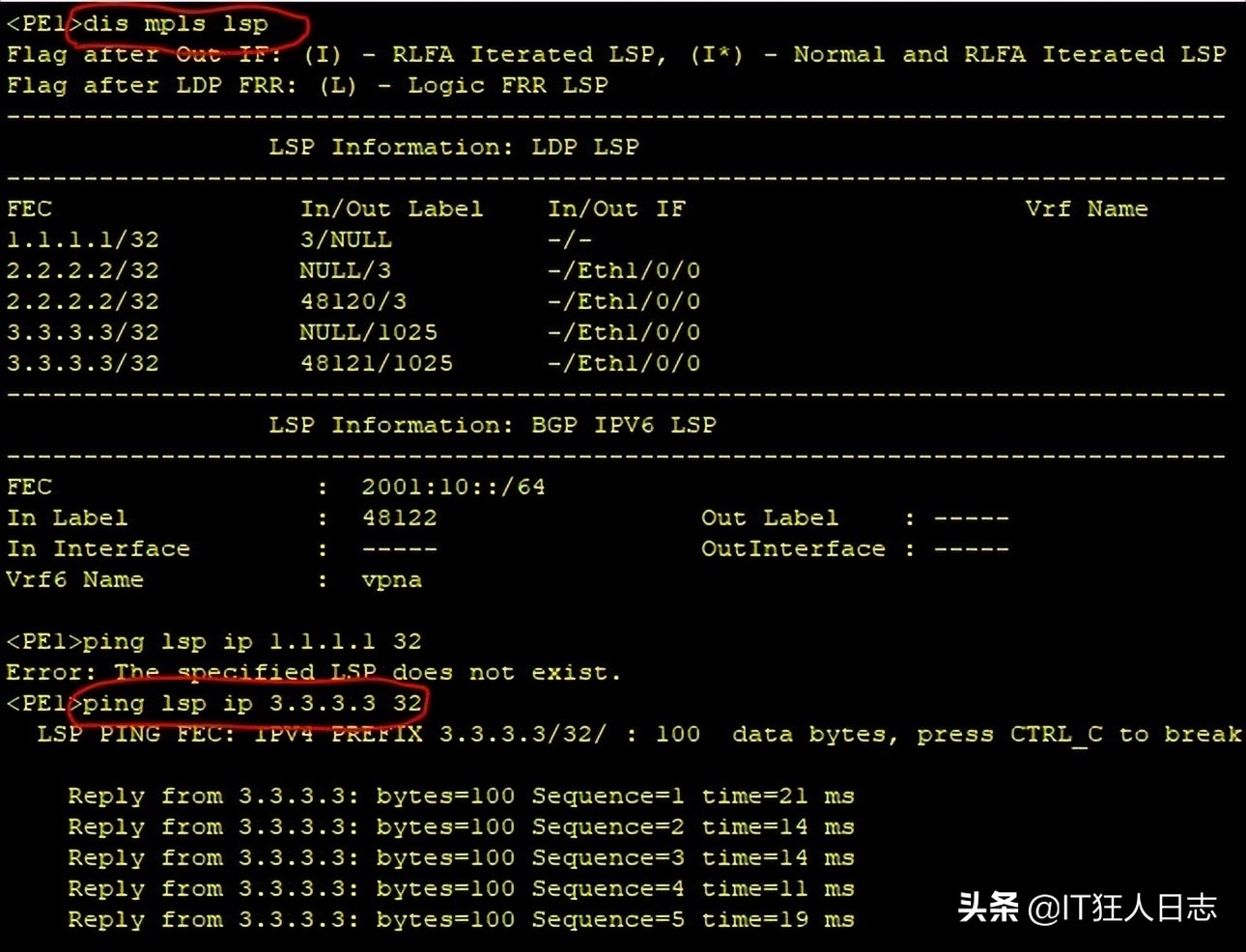

再來檢查一下MPLS,ping lsp ip能夠正常通訊了。
二、創建VPN實例,并綁定接口,用LoopBack100接口模擬用戶網絡
1、PE1上面的配置
[PE1] ip vpn-instance vpna
[PE1-vpn-instance-vpna] ipv6-family
[PE1-vpn-instance-vpna-af-ipv6] route-distinguisher 100:1
[PE1-vpn-instance-vpna-af-ipv6] vpn-target 22:22 both
[PE1] interface LoopBack100
[PE1-GigabitEthernet0/0/1] ip binding vpn-instance vpna
[PE1-GigabitEthernet0/0/1] ipv6 enable
[PE1-GigabitEthernet0/0/1] ipv6 address 2001:10::10 64
2、PE2上面的配置
[PE2] ip vpn-instance vpna
[PE2-vpn-instance-vpna] ipv6-family
[PE2-vpn-instance-vpna-af-ipv6] route-distinguisher 100:1
[PE2-vpn-instance-vpna-af-ipv6] vpn-target 22:22 both
[PE1] interface LoopBack100
[PE1-GigabitEthernet0/0/1] ip binding vpn-instance vpna
[PE1-GigabitEthernet0/0/1] ipv6 enable
[PE1-GigabitEthernet0/0/1] ipv6 address 2001:20::20 64
三、配置6VPE
1、PE1上面的配置
bgp 100
router-id 1.1.1.1
peer 3.3.3.3 as-number 100
peer 3.3.3.3 connect-interface LoopBack0
ipv6-family vpnv6
peer 3.3.3.3 enable
#
ipv6-family vpn-instance vpna //通告站點的路由
network 2001:10:: 64
#
2、PE2上面的配置
bgp 100
router-id 3.3.3.3
peer 1.1.1.1 as-number 100
peer 1.1.1.1 connect-interface LoopBack0
ipv6-family vpnv6
peer 1.1.1.1 enable
#
ipv6-family vpn-instance vpna
network 2001:20:: 64
#

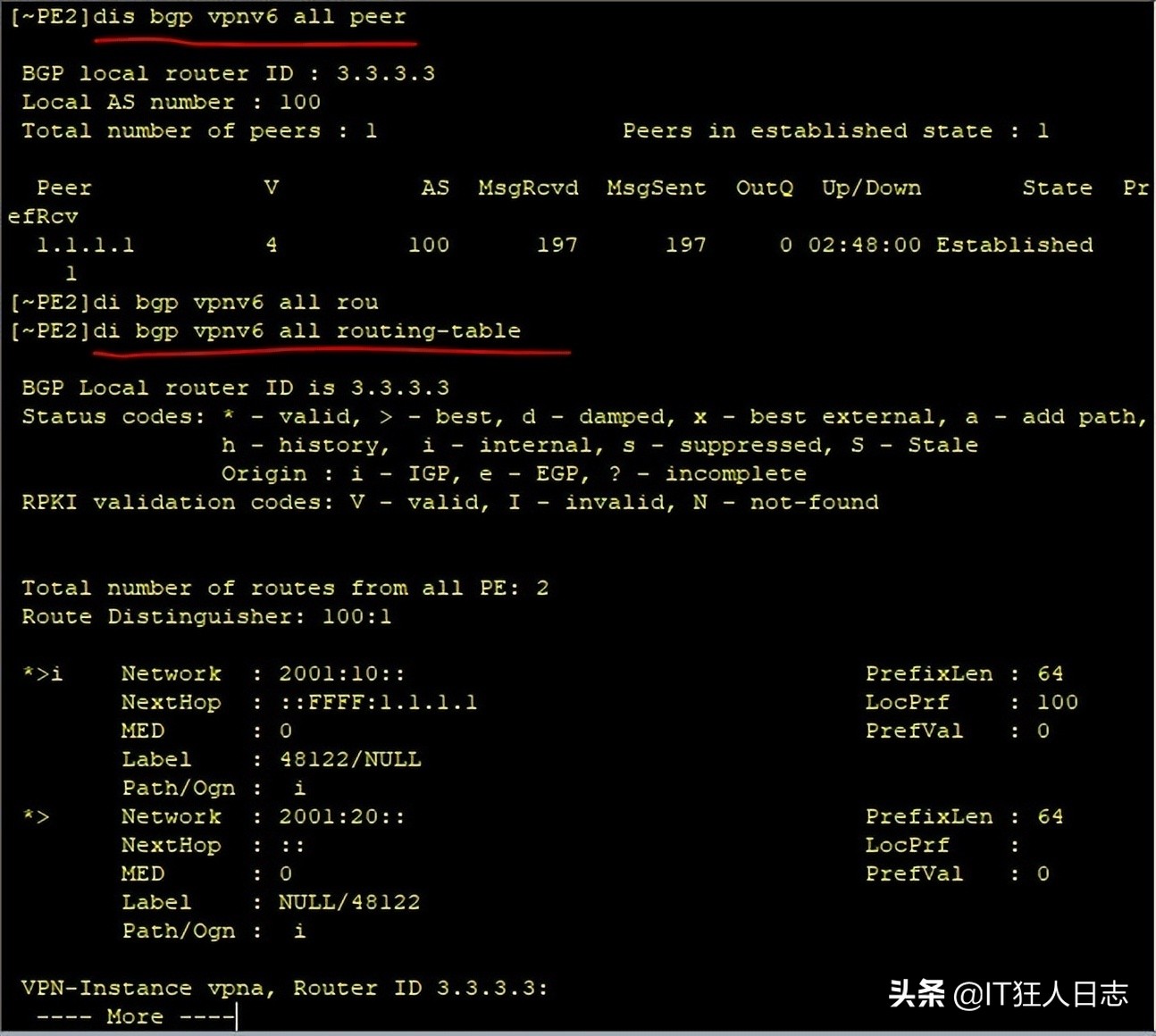

檢查6VPE鄰居及路由表

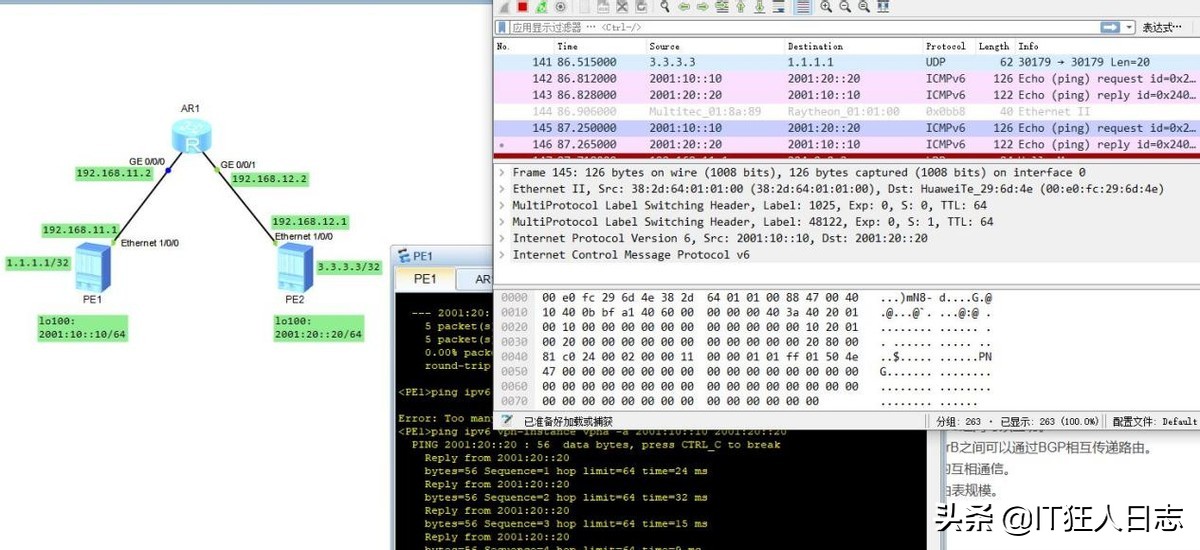

6VPE數據通信檢測
總結:Mpls好是好,數據傳輸穩定,唯一的缺點就是貴。
