OpenHarmony3.0已于2021年9月30號正式發布，本篇文章詳細給出OpenHarmony3.0在樹莓派3B上的燒錄與通訊步驟，對其中使用的指令進行詳細解釋，同時附有燒錄與通訊過程中使用的各類軟件的下載鏈接，歡迎各位瀏覽指正。
1、OpenHarmony3.0編譯及燒錄
1.1 安裝必要的依賴包
（1）安裝必要的依賴包
執行sudo的apt update命令，用來檢查已安裝的軟件包是否有可用的更新；再執行sudo的apt install -y命令，用來下載安裝后續需要使用的依賴包。
sudo apt update
sudo apt install -y binutils git git-lfs gnupg flex bison gperf build-essential
zip curl zlib1g-dev gcc-multilib g++-multilib libc6-dev-i386
lib32ncurses5-dev x11proto-core-dev libx11-dev lib32z-dev ccache
libgl1-mesa-dev libxml2-utils xsltproc unzip m4 wget bc Python python3
Android-tools-fsutils libssl-dev mtools

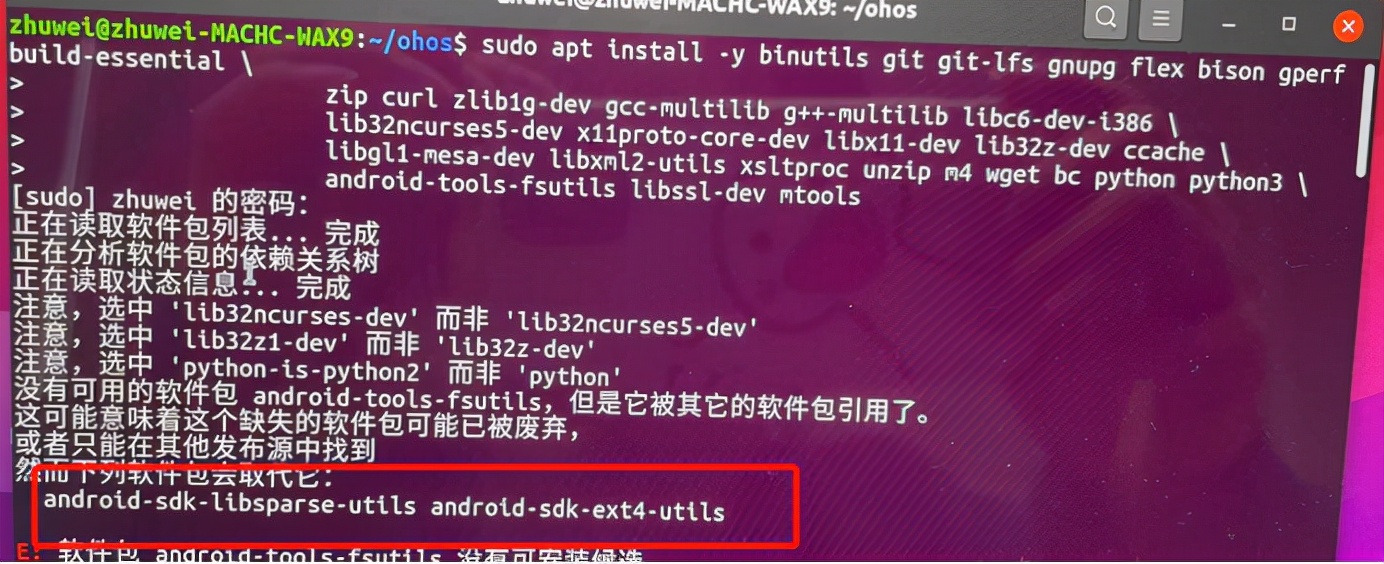

此處需要注意的是，在Ubuntu20的環境下執行上一步命令時，可能會出現android-tools-fsutils工具安裝失敗的情況，如圖1所示。只需將上述安裝指令中的android-tools-fsutils替換為圖1紅框中的android-sdk-libspares和android-sdk-ext4-utils，并重新執行即可。
圖1 android-tools-fsutils安裝失敗示意圖
（2）安裝repo工具
使用curl命令從Gitee網站上下載repo工具，并通過sudo的tee命令將下載后的結果以repo命名，標準輸出到/usr/local/bin/repo路徑下，實現repo安裝。
curl https://gitee.com/oschina/repo/raw/fork_flow/repo-py3 | sudo tee /usr/local/bin/repo >/dev/null
安裝完成后，使用sudo的chmod命令為已安裝后的文件添加權限，此處設置的是a+x，即為全部使用者添加此文件的可執行權限。
sudo chmod a+x /usr/local/bin/repo
（3）將/bin/sh重新指向/bin/bash
此步驟由sudo的ln -sf命令實現，命令含義是由/bin/sh重新指向/bin/bash。
sudo ln -sf bash /bin/sh
（4）設置git信息
在前面安裝依賴包的步驟中，我們已經成功安裝好了git，由于git是分布式版本控制系統，因此需要設置git自己的名字和電子郵件以作區分。
git config --global user.name your_name
git config --global user.email your_email
1.2 下載編譯內核需要的工具鏈
編譯內核需要下載和安裝工具鏈
gcc-linaro-7.5.0-2019.12-x86_64_arm-linux-gnueabihf，安裝路徑此處設置為/ohos，因此需要先創建并切換至此路徑。
mkdir ~/ohos
cd ~/ohos
使用Wget下載命令可以從官網進行下載，然后使用tar命令對已下載的工具鏈安裝包進行解壓即可。
Wget https://releases.linaro.org/components/toolchain/binaries/7.5-2019.12/arm-linux-gnueabihf/gcc-linaro-7.5.0-2019.12-x86_64_arm-linux-gnueabihf.tar.xz
tar -xvf gcc-linaro-7.5.0-2019.12-x86_64_arm-linux-gnueabihf.tar.xz
1.3 編譯OpenHarmony
拉取源碼同樣將路徑切換至/ohos下，新建名為openharmony的文件夾并進入此文件夾，通過前面已安裝好的repo工具從Gitee網站上（
https://gitee.com/xfan1024/oh-rpi3b.git）拉取代碼。
cd ~/ohos
mkdir openharmony
cd openharmony
repo init -u https://gitee.com/xfan1024/oh-rpi3b.git -m oh-rpi3b.xml -b refs/tags/v20210823 --no-repo-verify
repo sync -c
repo forall -c 'git lfs pull'
./build/prebuilts_download.sh

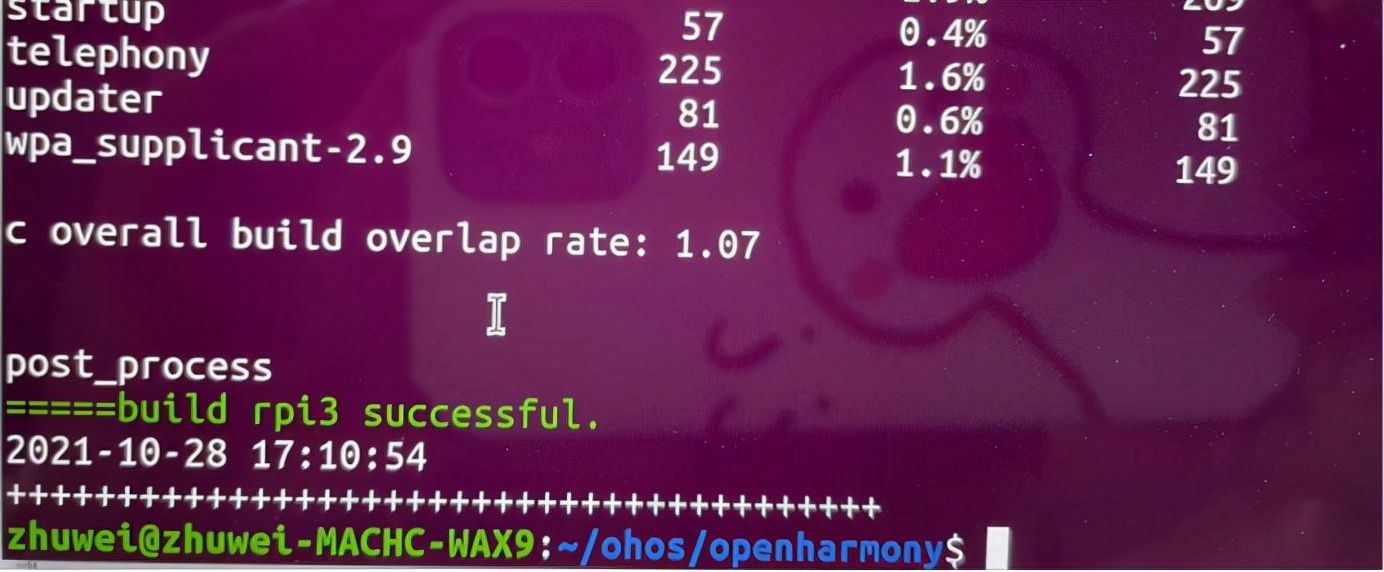

在openharmony文件夾中，先打補丁；之后進入/ohos路徑下使用export命令設置環境變量；設置完成后再回到openharmony文件夾，即可開始編譯。編譯完成的界面如圖2所示。
cd ~/ohos/openharmony
python3 projectpatch/patch.py
cd ~/ohos
export PATH="$PATH:$(pwd)/gcc-linaro-7.5.0-2019.12-x86_64_arm-linux-gnueabihf/bin"
cd openharmony
python3 build-rpi3.py build圖2 編譯完成界面圖
1.4 燒錄到SD卡（windows燒錄方法）
編譯完成后生成的映像firmware.img的位置路徑是

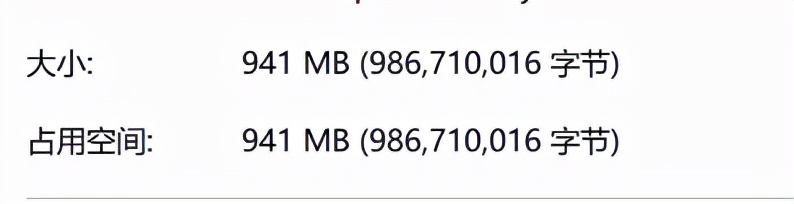

out/ohos-arm-release/packages/phone/images/firmware.img。在開始燒錄之前，最好先檢查下映像firmware.img的大小，這是為了防止由于未拷貝完成可能造成的燒錄失敗。經查看后，其大小為941MB，如圖3所示。
圖3 firmware.img映像大小示意圖
之后將此firmware.img拷貝到window電腦上使用Win32DiskImager（下載地址：
https://sourceforge.net/projects/win32diskimager/）進行燒錄。此處我們需要使用SD卡+讀卡器的組合，將映像燒錄到SD卡所在的分區上。
- 首先將SD卡正確安裝在讀卡器中，然后將讀卡器插到電腦上，“設備與驅動器”中會增加SD卡的分區。

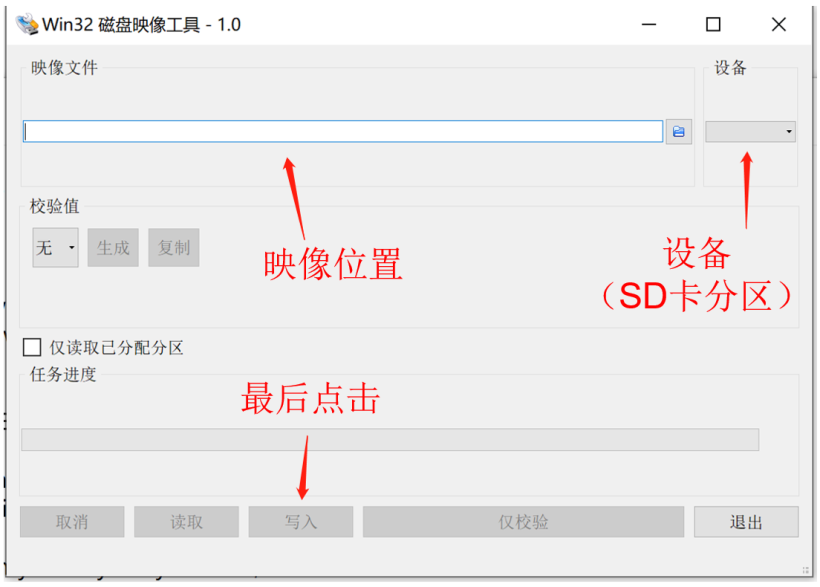

- 按照下圖所示配置Win32DiskImager工具后，點擊寫入即可完成燒錄。
圖4 Win32DiskImager工具配置界面
1.5 點亮樹莓派的開發板的屏幕
燒錄完成后，接下來需要點亮樹莓派的開發板的屏幕，此部分主要分為如下4個步驟：
（1）插入SD卡

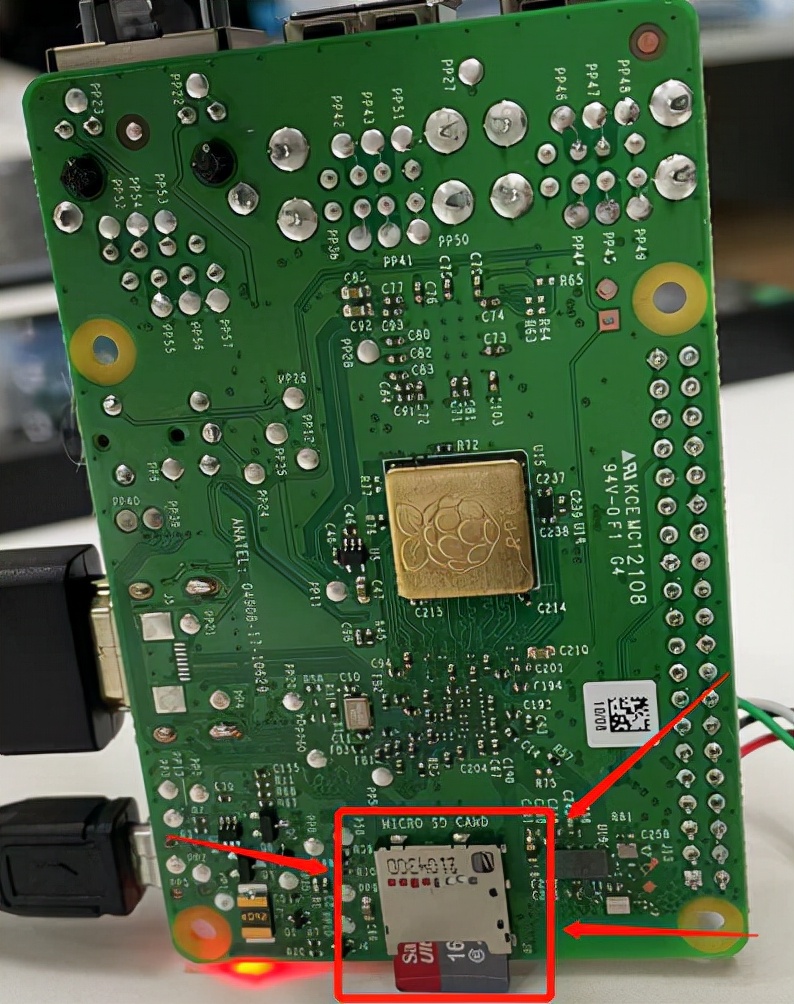

將SD卡插入到樹莓派開發板的SD卡槽中，正確插入后的效果如圖5紅框中所示。
圖5 在樹莓派開發板上插入SD卡示意圖
（2）連接開發板和其他硬件

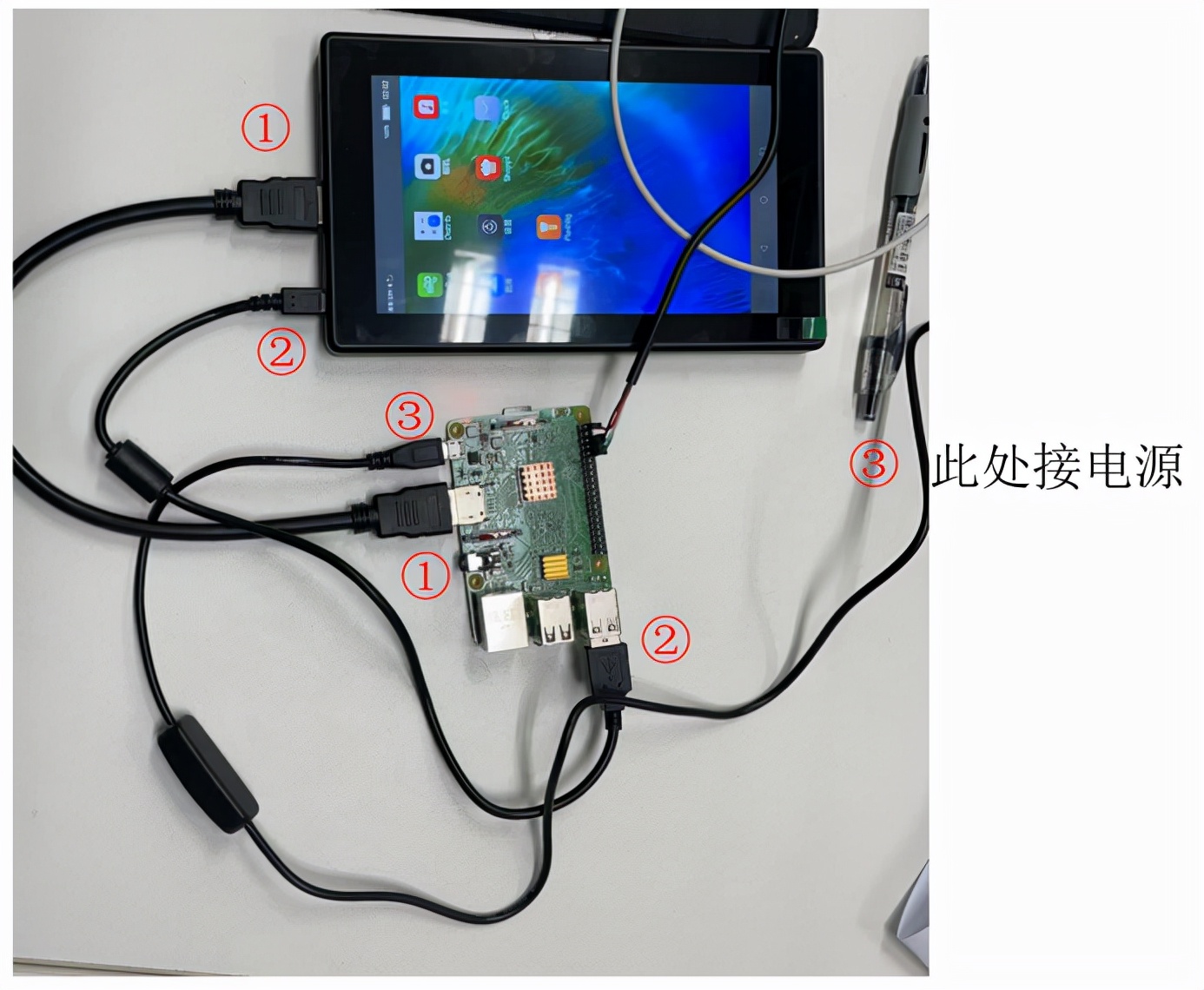

按照?qǐng)D6所示的硬件連接示意圖（圖中每?jī)蓚€(gè)相同的序號分別表示同一根數據線的兩端），用HDMI線①為樹莓派開發板連接顯示屏，用DC線②為顯示屏供電，用電源線③連接開發板和電源。
圖6 連接示意圖
（3）開發板通電和顯示屏點亮
在正確完成上述所有硬件連接后，需要先給開發板通電，再開啟顯示屏：

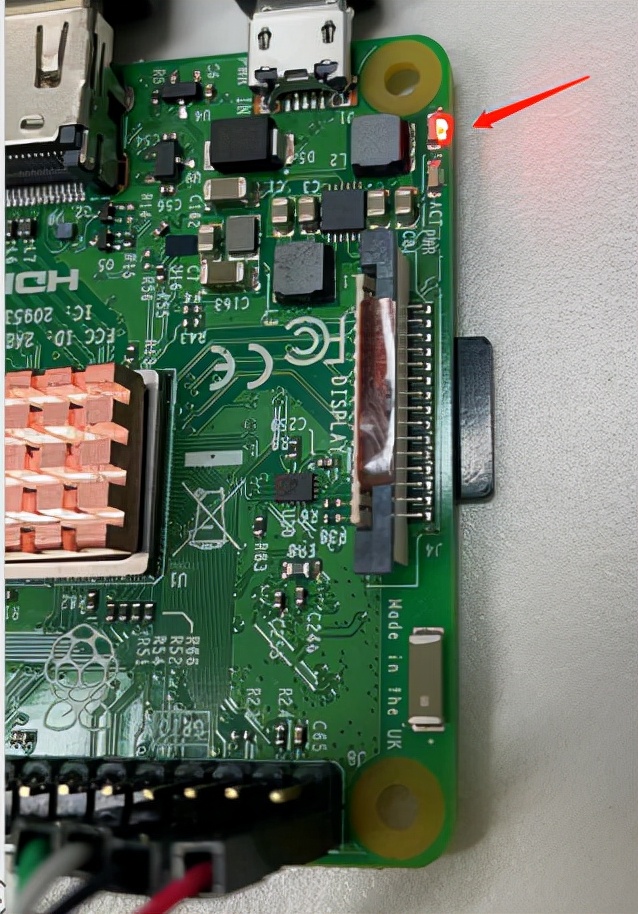

- 打開上述電源線③已連接的電源開關，給開發板通電，若硬件連接正常，即可啟動樹莓派開發板，效果如圖7所示。
圖7 開發板通電示意圖

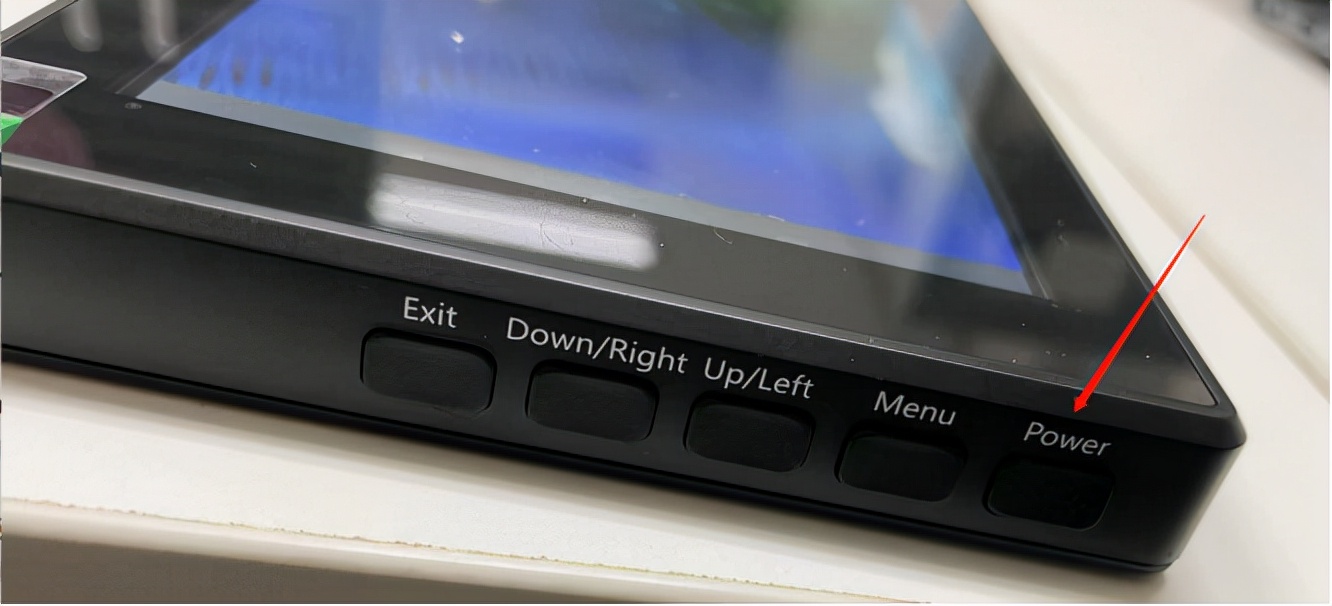

- 長按顯示器側面的按鍵“Power”約3~5秒，若硬件連接正常，屏幕就會點亮，注意此時顯示器暫不支持觸屏功能。
圖8 點亮顯示屏示意圖
（4）設置顯示器觸屏

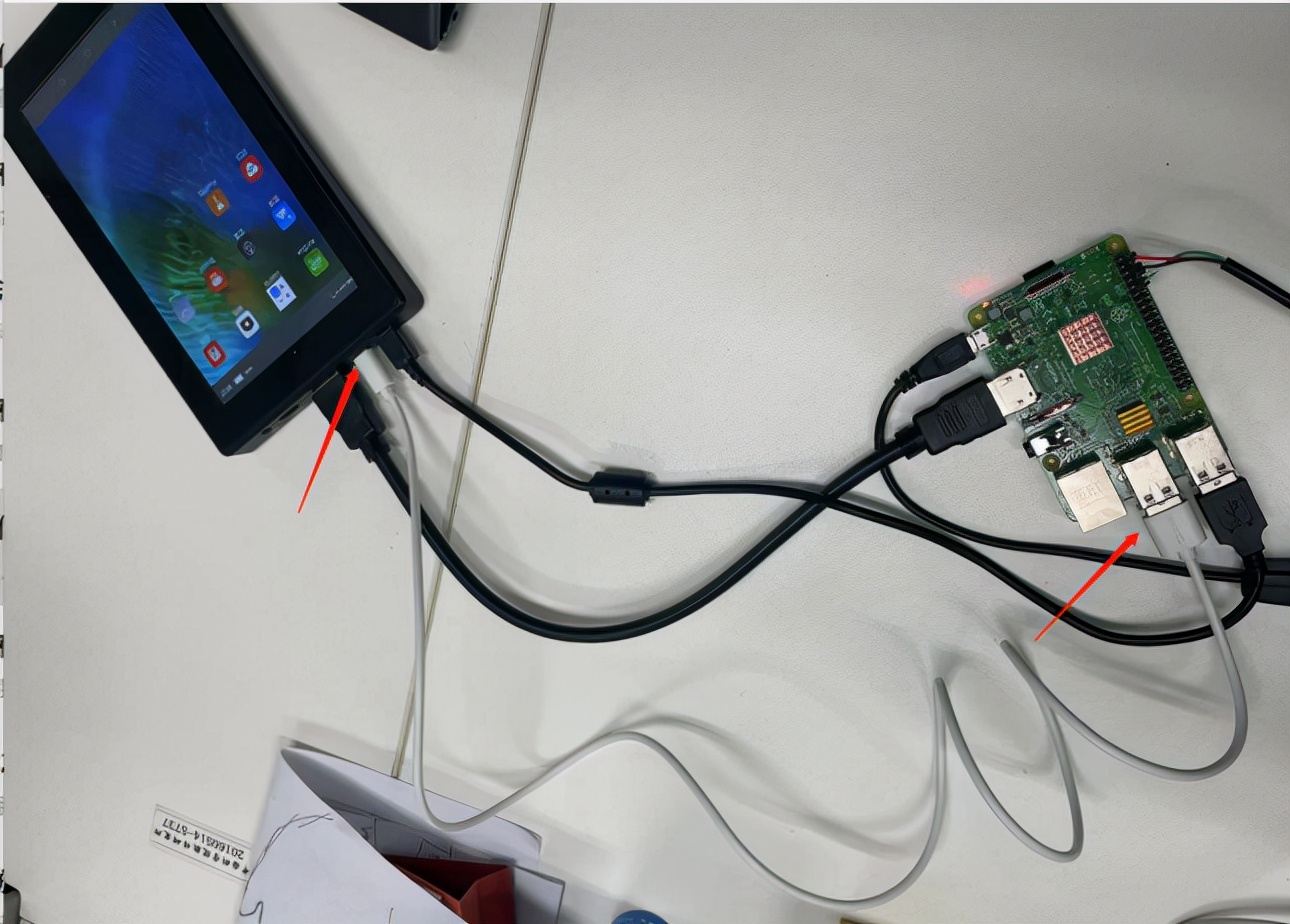

先使用一根數據線（圖9中灰色數據線），在圖9所示位置處，將顯示器側面標有“TOUCH”標志的端口和開發板的USB口相連。再在串口工具（串口工具下載使用方法見2.1）中使用reboot命令，重啟設備即可設置顯示器實現可觸屏的效果，若命令未生效，可多次重啟后再進行嘗試。
圖9 設置觸摸屏的硬件連接示意圖
2、開發板的通信和文件傳輸
OpenHarmony3.0在燒錄到樹莓派3B后，可以實現基本的顯示、觸屏等功能，接下來嘗試與樹莓派3B開發板實現通信，目前嘗試的通信方式包括：串口通訊、SSH通訊、文件可視化傳輸三種通訊方式。
2.1 與樹莓派開發板實現串口通訊
連接好串口線硬件設備，并且能成功識別串口的基礎上，借助XCOM工具或者XSHELL工具可實現串口通信。
（1）連接串口線

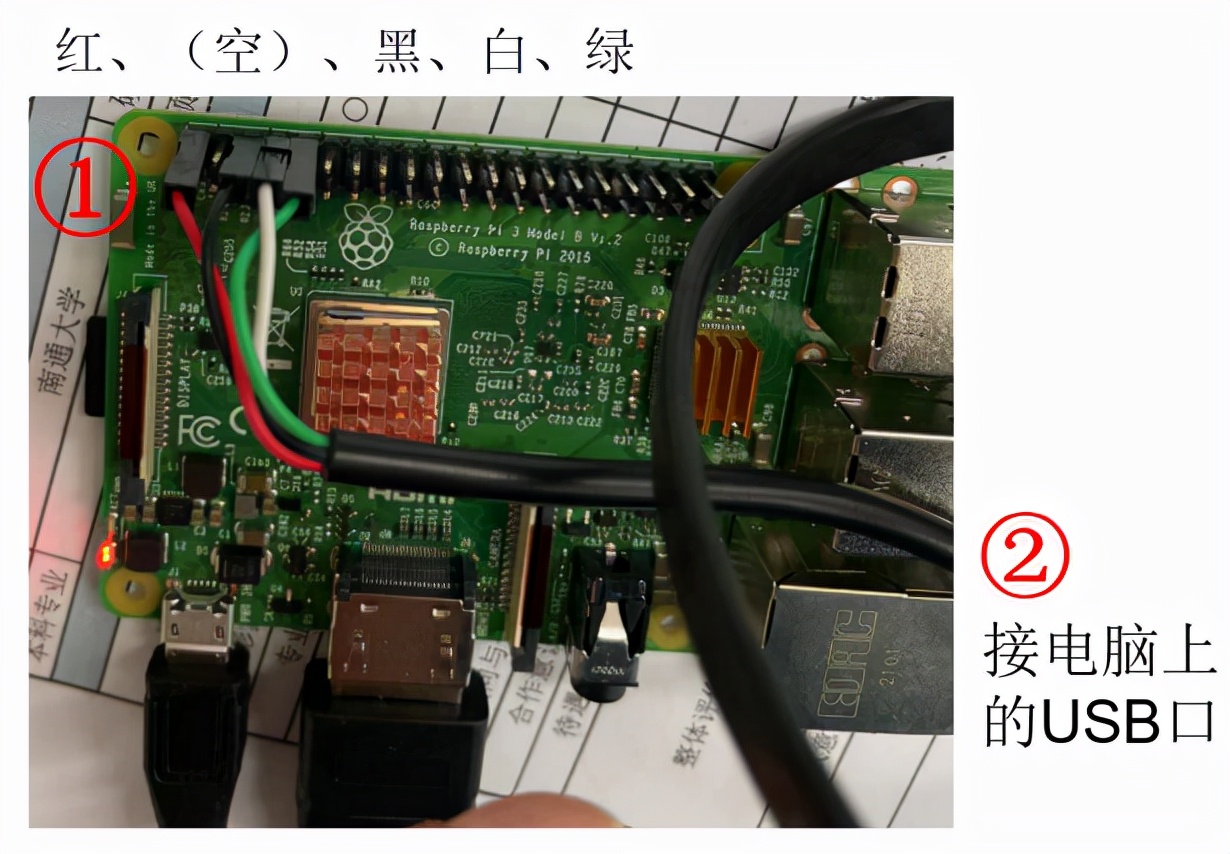

將電腦和樹莓派開發板使用串口線相互連接，其中USB端②與電腦連接，串口線①按照紅線、黑線、白線、綠線的順序依次與開發板連接，效果如圖10所示。
圖10 串口線連接效果
（2）檢查USB端口是否顯示

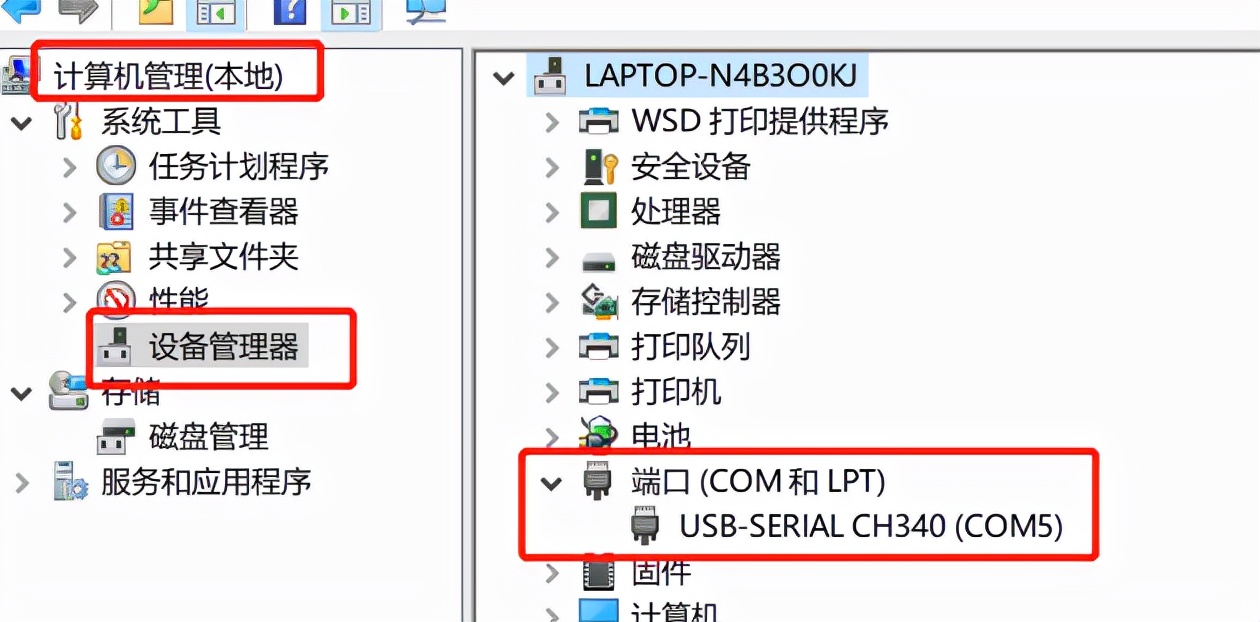

在電腦中，打開設備管理界面，來查看USB端口是否可以顯示。若能夠正常顯示，則效果如圖11；
圖11 端口正常顯示的界面
若端口名上出現了黃色嘆號，則說明無法正常顯示端口，此時需要右鍵端口名，查看其屬性中的詳細信息，檢查是否是由于缺少驅動造成的。若確實是此原因造成，則需要在相應下載地址（
http://www.wch.cn/downloads/CH341SER_EXE.html）中下載驅動，并重啟電腦；在重啟后重新打開設備管理界面即可看到已顯示的USB端口。
（3）使用XCOM工具實現串口通訊
在連接好串口線且USB端口能在電腦上正常顯示后，就可以測試通訊功能是否正常了。此處需要使用XCOM工具，此工具能夠準確地自動識別串口，還能夠查看接收到的歷史數據，可以單條發送也可以多條發送。在完成下載安裝之后（下載地址為

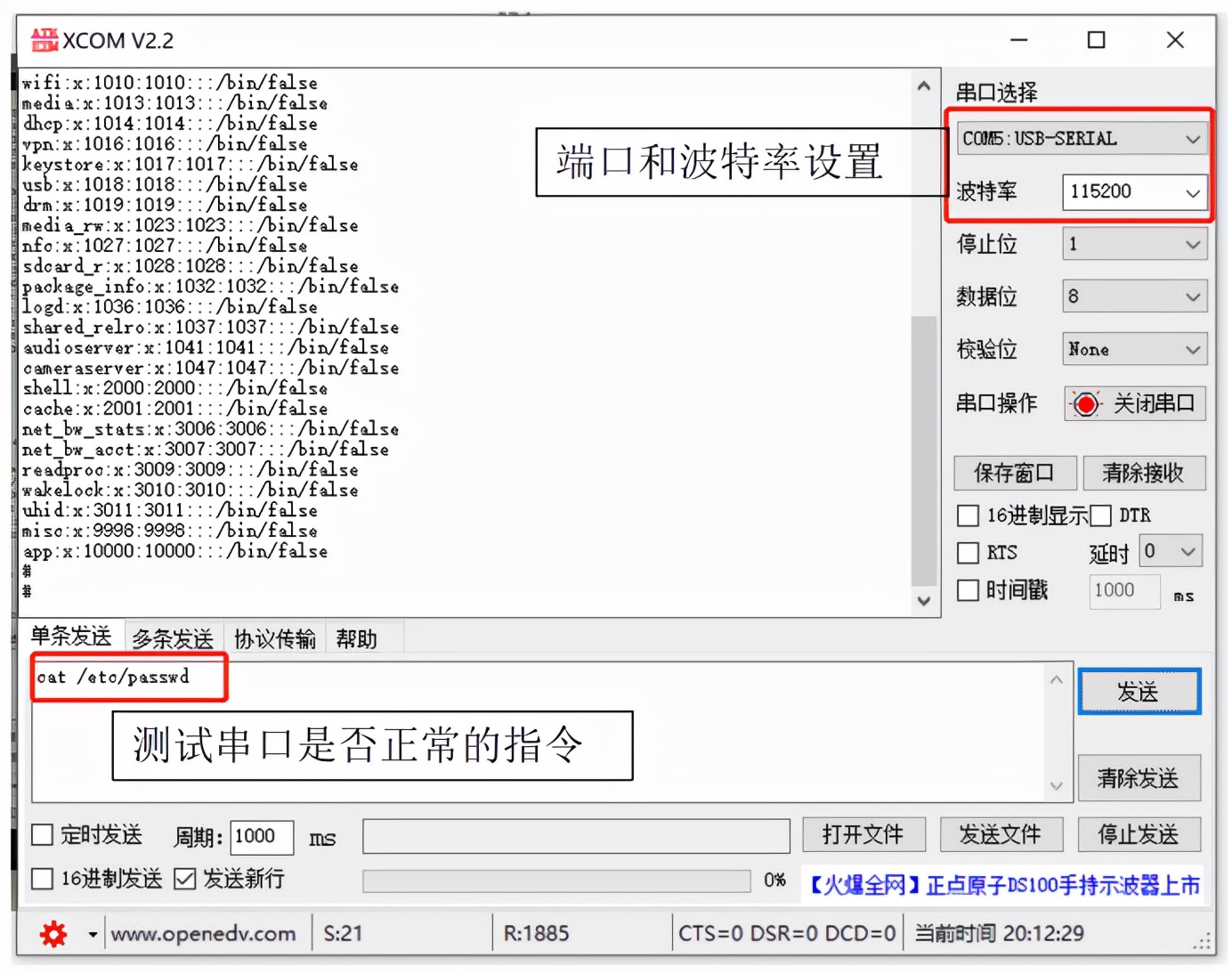

http://www.downcc.com/soft/317457.html，僅供參考），XCOM工具的正常運行界面如圖12所示。在右上角的紅框區域可以設置端口和波特率，注意此處端口應選擇上一步中能正常顯示的USB端口；在界面中左下角的紅框區域可輸入cat命令用于測試串口是否正常。
圖12 XCOM工具運行界面
（4）使用XSHELL工具實現串口通訊
使用XSHELL工具也可以實現串口通訊功能（下載地址為xshellcn.com/xiazai.html），在完成下載安裝之后，正常運行界面如圖12所示。

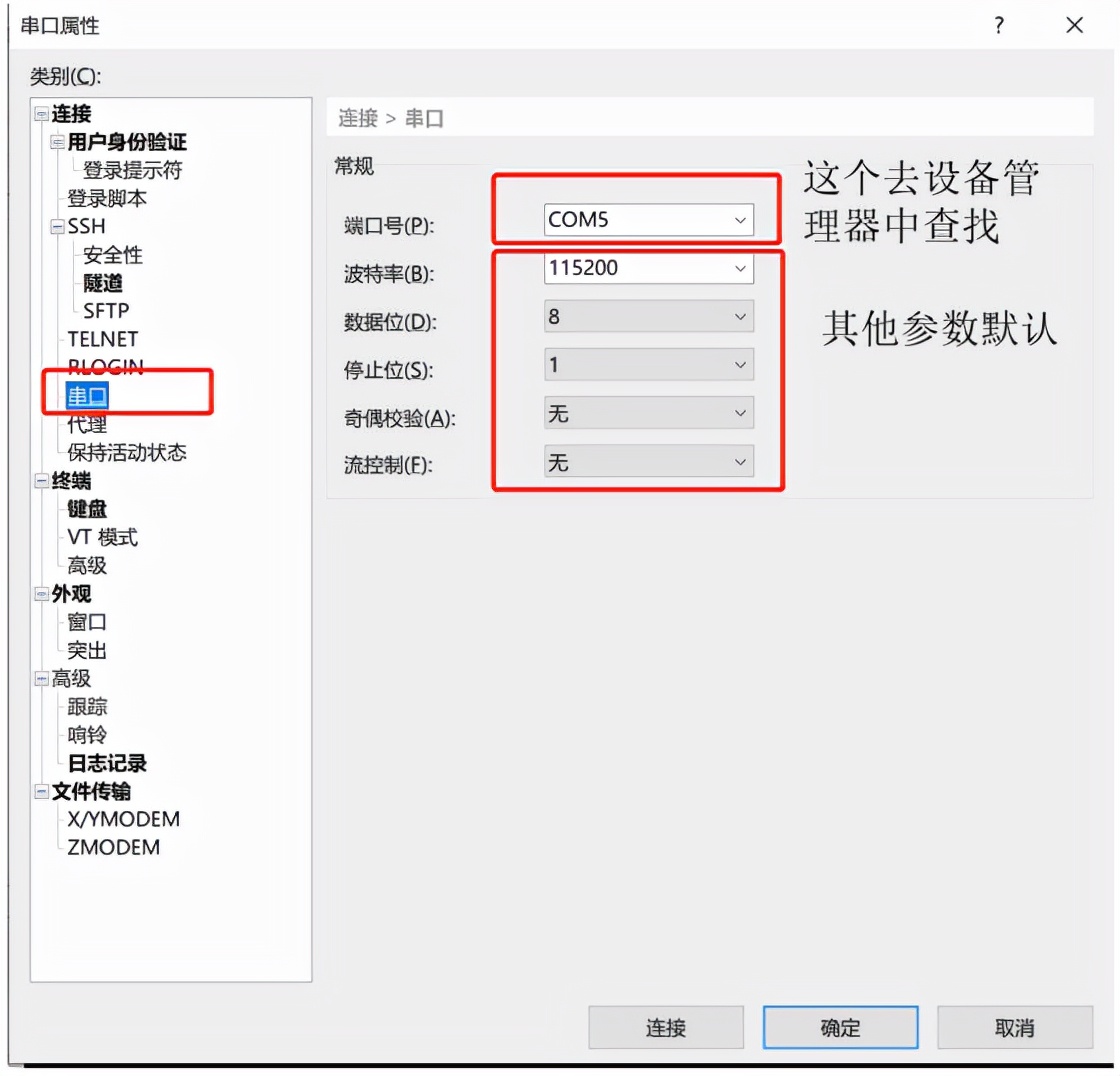

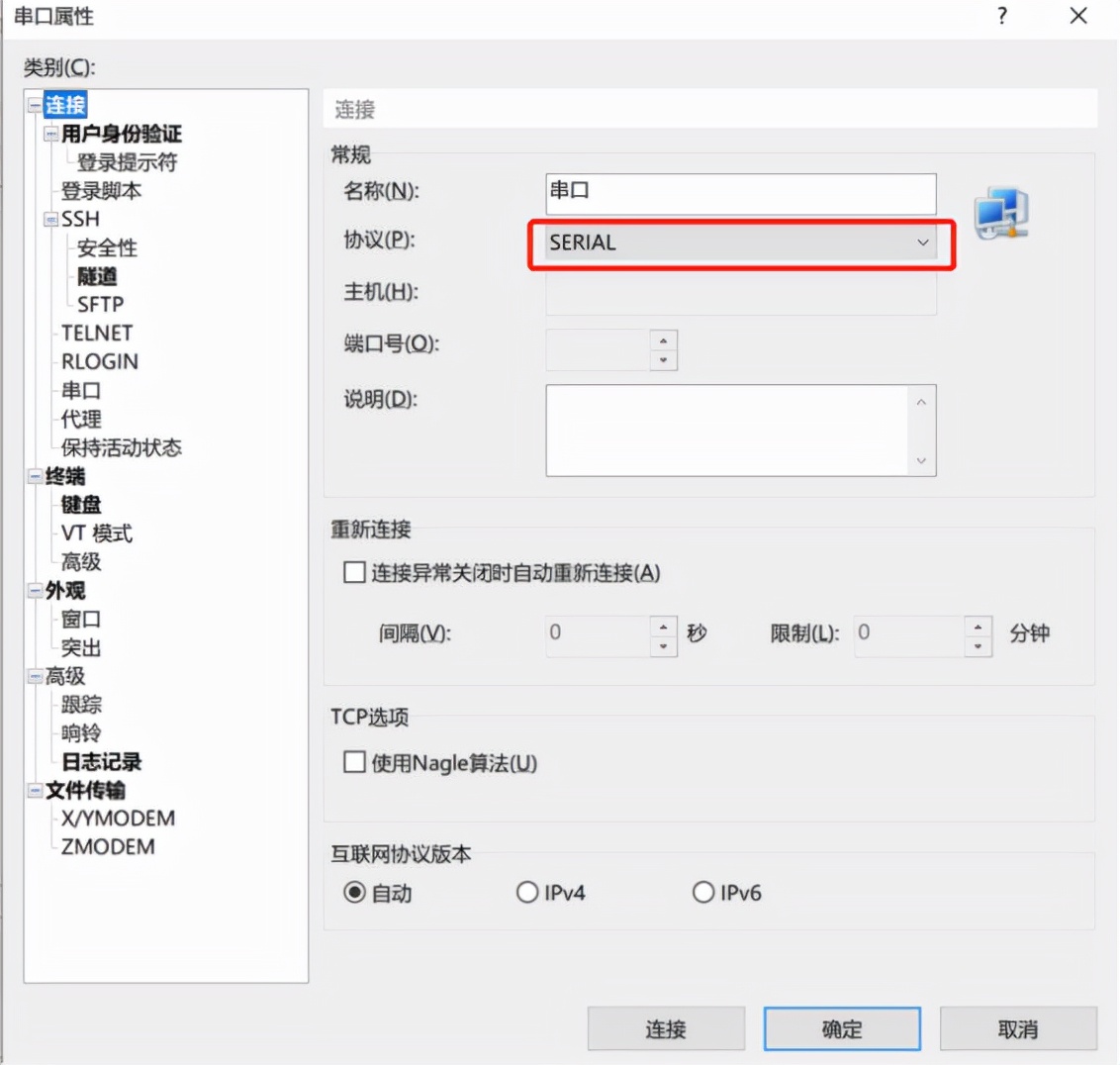

正常運行后，在XSHELL下新建一個會話，完成相關參數的設置。設置連接屬性可參考圖13上圖，選擇協議為紅框中的SERIAL協議；設置串口參數可參考圖13下圖，其中端口號可以在上述步驟中提到的設備管理器中查找，其余參數保持默認設置即可。
圖13 XSHELL工具運行界面（上：設置連接，下：設置串口）

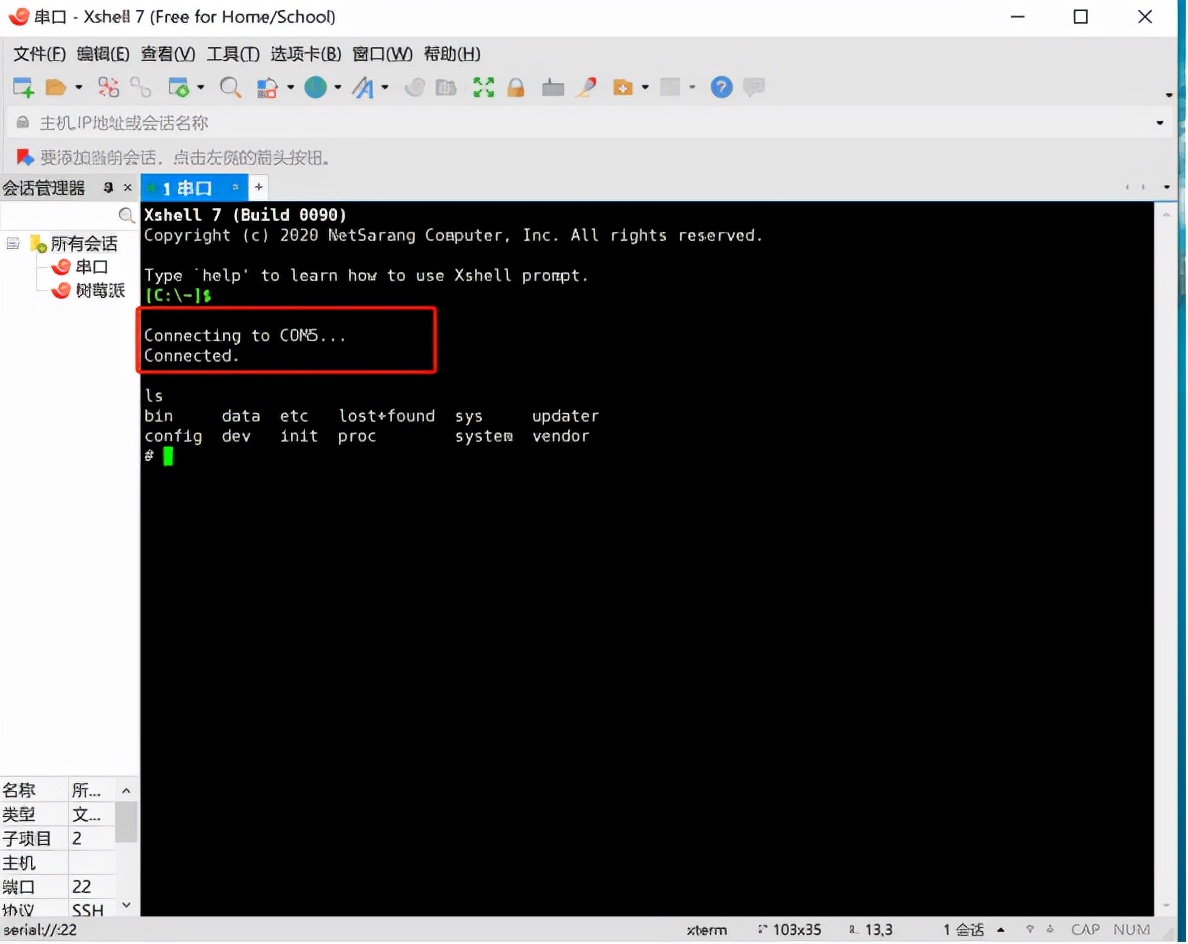

在完成上述所有設置之后，就可以通過XSHELL實現串口連接了，若出現“Connected”則說明成功連接，效果如圖14所示。
圖14 成功實現串口連接效果圖
2.2 與樹莓派的板子實現SSH通訊
實現SSH通訊的前提是需要先獲取樹莓派的IP地址并與mac地址綁定，在成功綁定后，使用上一節中設置好的串口打開樹莓派的SSH服務，然后就可以建立SSH通訊了。
（1）獲取樹莓派的IP地址并綁定
由于需要借助路由器來獲取樹莓派的IP地址，因此需要使樹莓派開發板和電腦主機處于同一局域網下。流程如下：
- 將網線一端連接至樹莓派開發板的網口，另一端連接至路由器網口，實現樹莓派開發板聯網。
- 給電腦主機連接此路由器的WiFi。

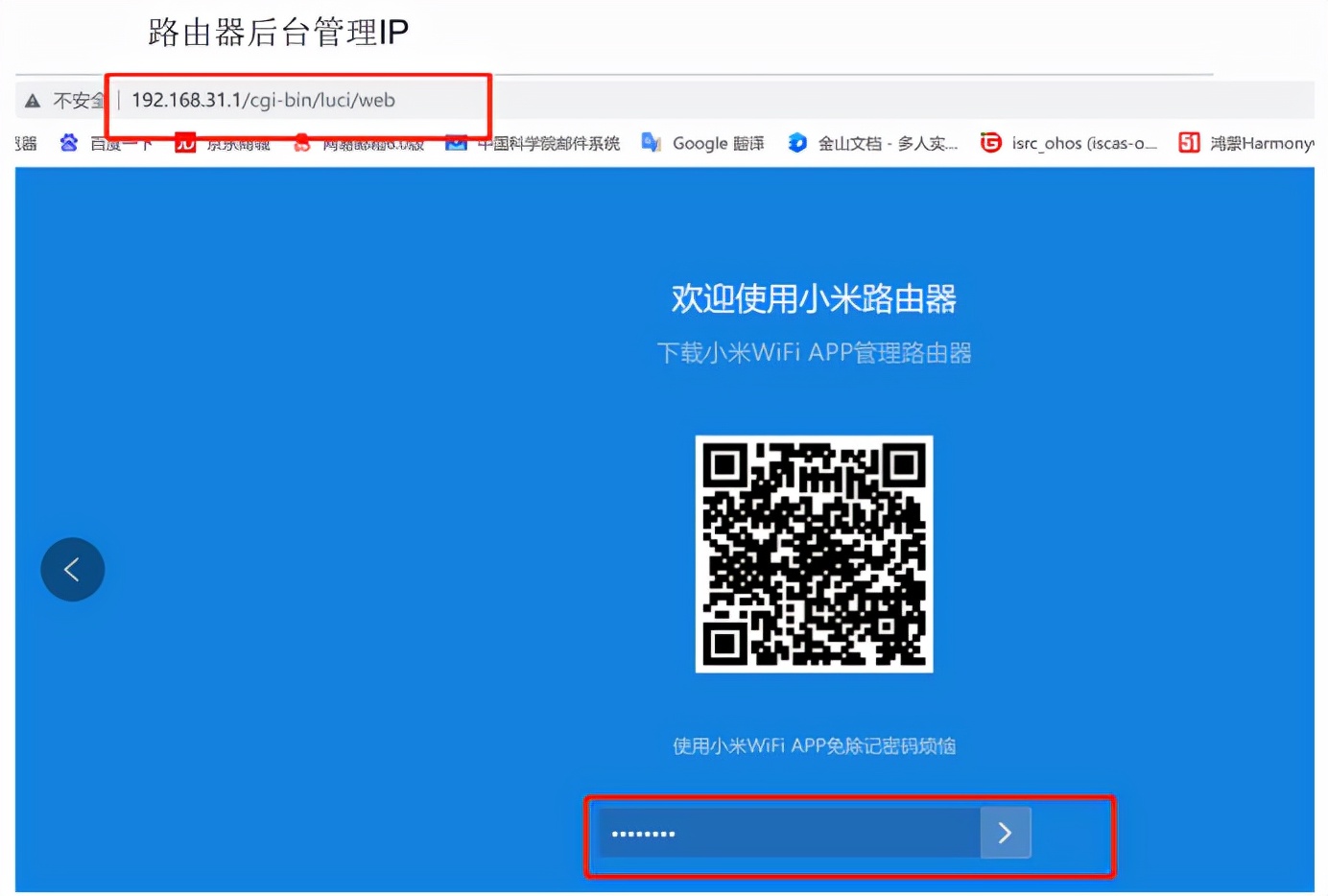

- 在瀏覽器中輸入路由器的后臺管理IP進入后臺管理界面，輸入密碼進行登錄，如圖15中紅框所示。
圖15 登錄路由器后臺管理

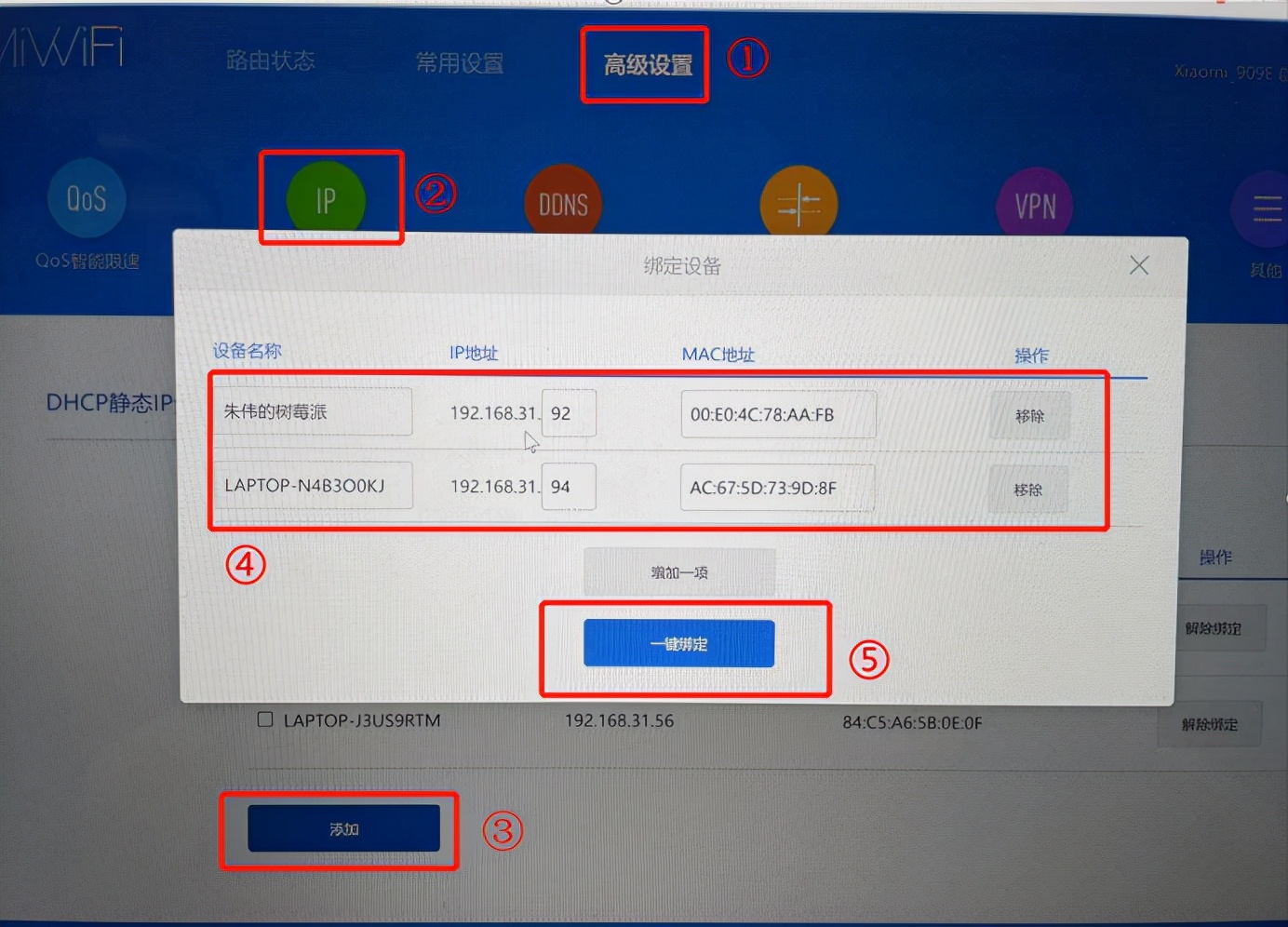

- 成功登錄后，按照?qǐng)D16中標記的序號順序，依次點擊設置紅框部分：高級設置—IP----添加—彈出“綁定設備”提示框----記錄樹莓派的IP地址并更改設備名稱（圖中鼠標所致處）-----一鍵綁定。
圖16 獲取并綁定樹莓派IP流程
（2）通過串口打開樹莓派的SSH服務

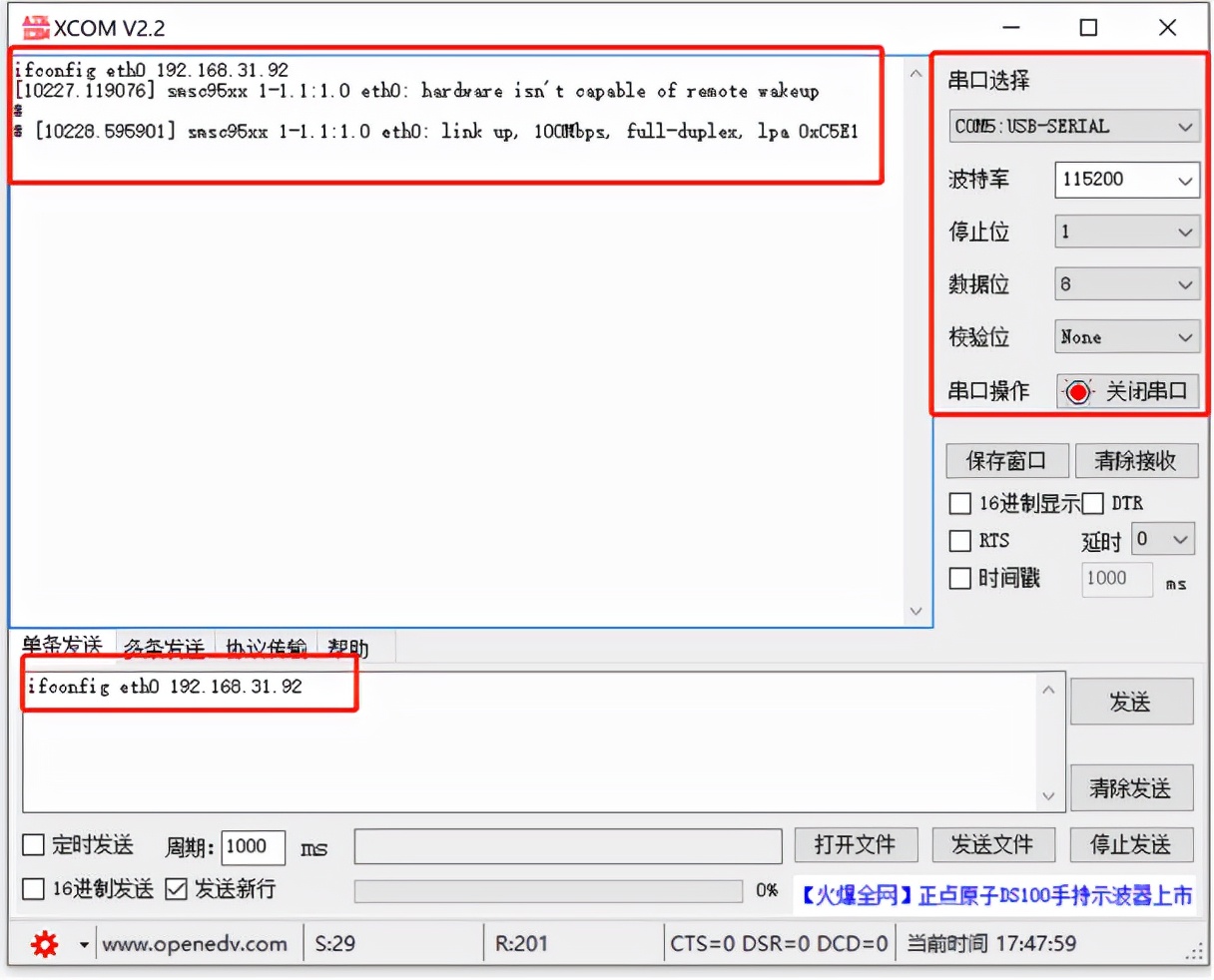

如圖17，在前面介紹的串口工具XCOM/XSHELL中，選擇之前已檢測正常的串口并保持其他屬性選項為默認；在左下角控制臺單條發送ifconfig命令，用來打開樹莓派的SSH服務。
圖17 XCOM打開樹莓派的SSH服務
（3）建立與樹莓派板子的SSH連接

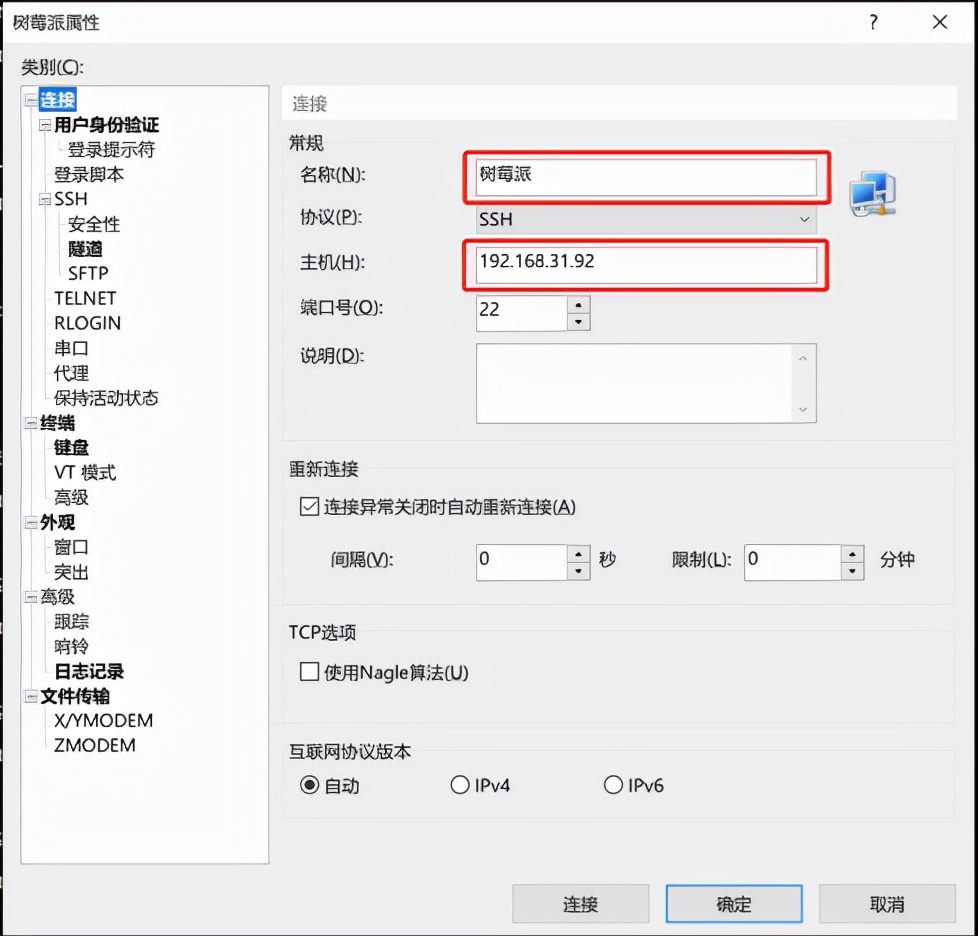

正常運行后，同樣使用XSHELL新建一個如圖18的會話，用于設置樹莓派的屬性即名稱和主機IP，名稱可自定義，主機IP是之前已從路由器獲取的樹莓派IP地址。
圖18 設置樹莓派屬性建立SSH連接

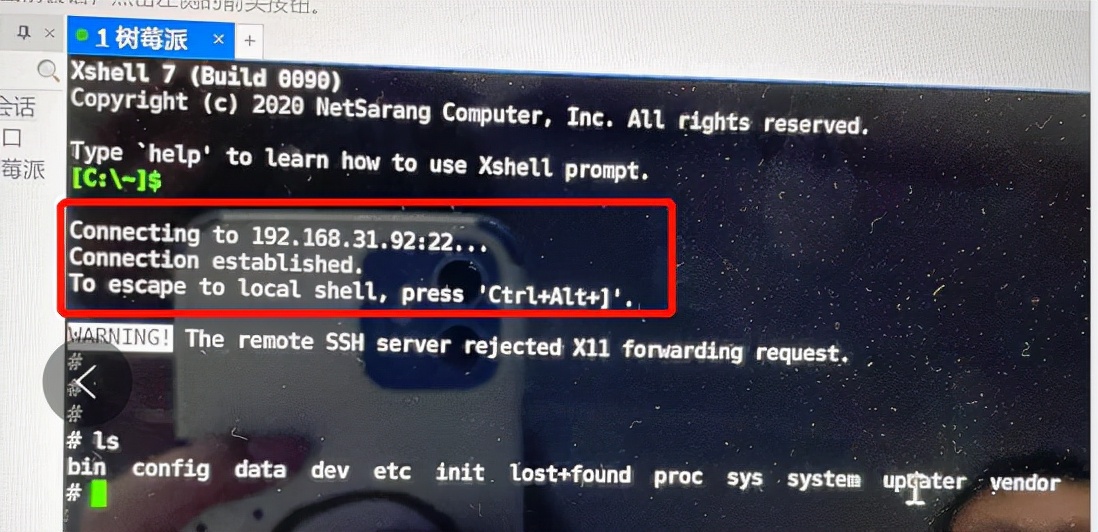

點擊“確定”后，在彈出來的提示框中選擇接受并保存主機秘鑰，輸入登錄的用戶名和密碼，點擊“確定”即可出現建立遠程SSH服務，效果如圖19所示。
圖19 成功實現SSH通訊效果圖
2.3 與樹莓派開發板實現文件可視化傳輸
為實現電腦與樹莓派開發板進行文件可視化傳輸，需要使用工具WinSCP。此工具是支持SSH的SCP文件傳輸工具，將其與相應的服務器連接并設置相關參數后，即可在電腦和開發板之間相互下載或傳輸文件。
（1）工具下載
下載WinScp工具，下載地址可參考
https://www.onlinedown.net/soft/20088.htm，下載完成后根據提示進行安裝。
（2）參數設置

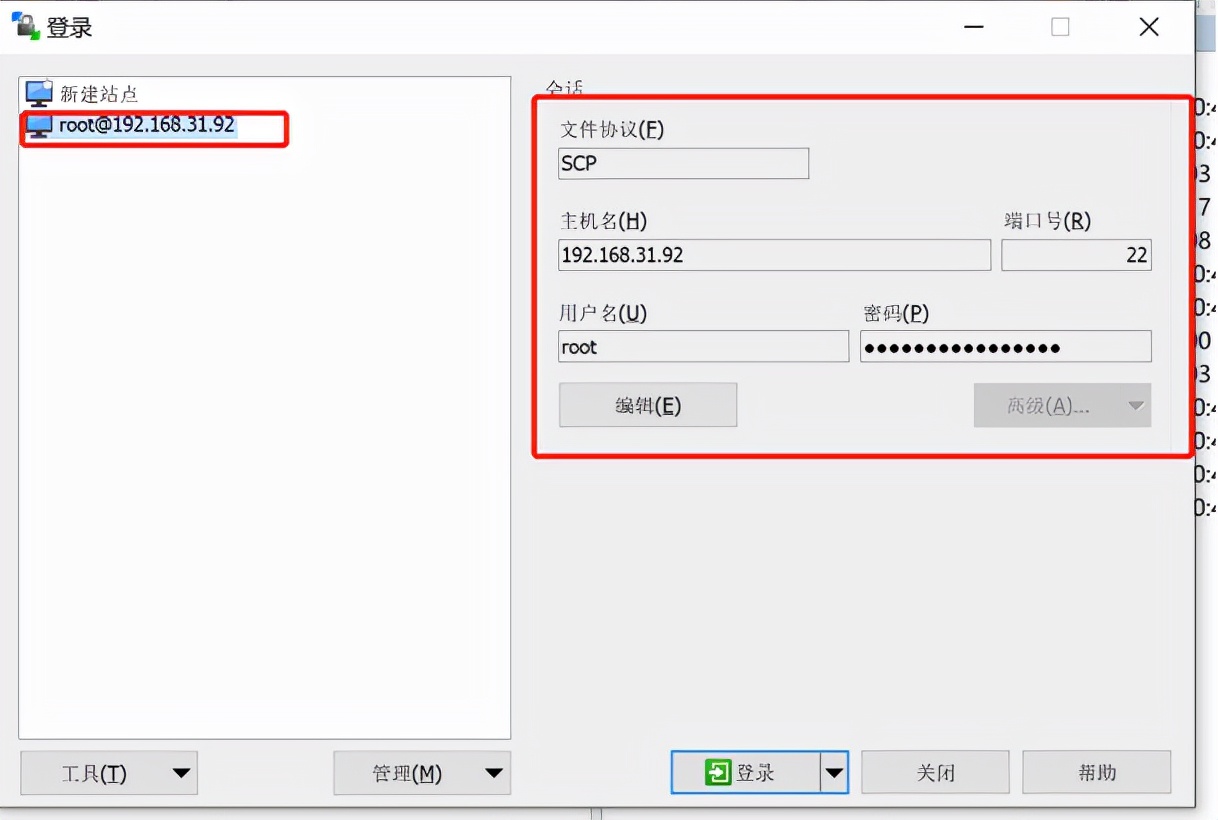

啟動電腦的ssh服務，在ssh服務已開啟且成功建立連接的情況下，啟動WinScp工具，在WinScp中新建站點，參數設置可參考圖20紅框中的內容。
圖20 新建站點
（3）文件傳輸

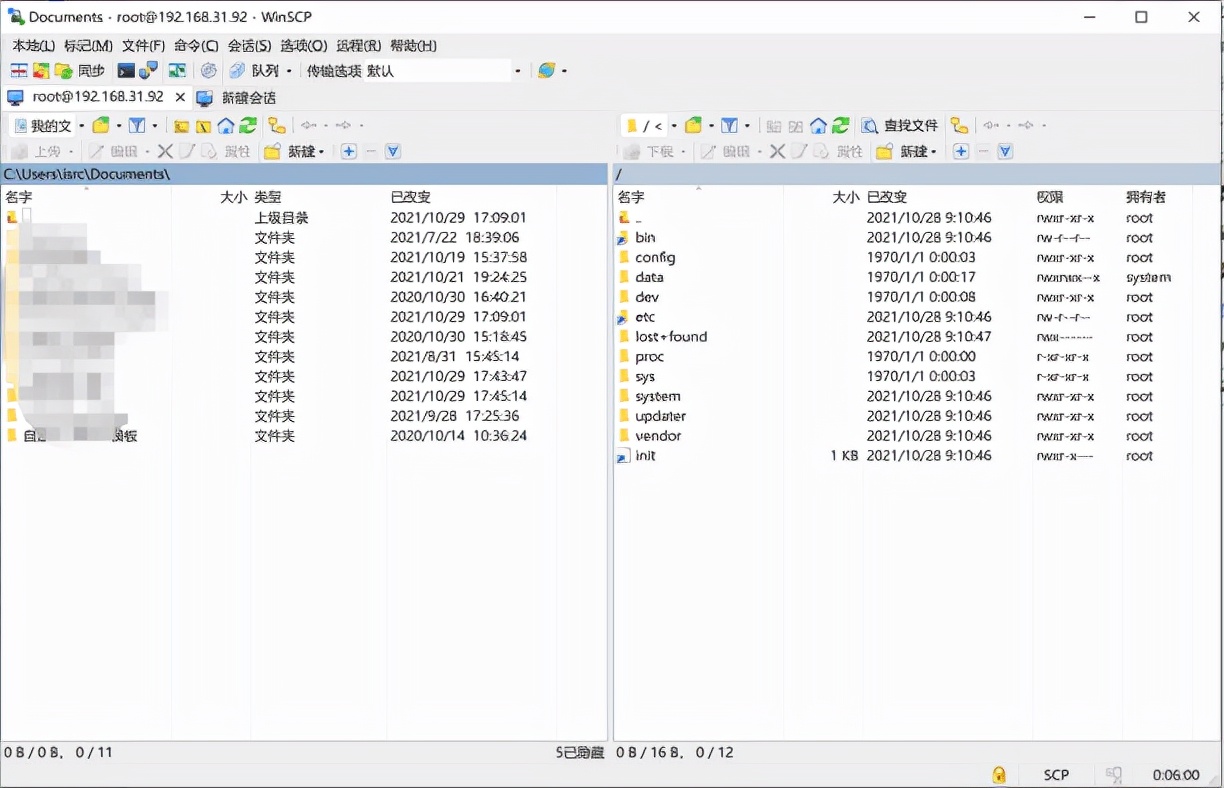

設置完參數后點擊登錄按鈕，在出現的各種提示項中選擇默認選項，之后便可以進入如圖20所示界面，界面左側表示主機文件系統，右側表示openharmony3.0（即樹莓派開發板）的文件系統，用戶可以采用拖動的方式，實現在兩臺設備間相互文件傳輸?shù)男Ч?/p>
圖21 文件傳輸界面
