所謂防火墻也稱之為防護墻，它是一種位于內部網絡與外部網絡之間的網絡安全系統。一項信息安全的防護系統。按照給定的規則，允許或者限制網絡報文通過。

• 硬件防?墻：通過硬件和軟件的組合，基于硬件的防?墻保護整個內部網絡安全。（例如 華為E9000）
• 軟件防?墻：通過純軟件，單獨使?軟件系統來完成防?墻功能，保護安裝它的系統。

大型公司都是以硬件防火墻為主，軟件防火墻為輔。軟件防火墻根據情況來決定是否開啟，如果服務器性能不夠，可能會關閉軟件防火墻。

1 iptables防火墻概述

linux系統自帶的軟件防火墻：

• iptables：centos 5/6 系統默認防火墻
• firewalld：Centos 7/8 系統默認防火墻

1.1 iptables概述

iptables是Linux系統的防火墻， IP信息包過濾系統，它實際上由兩個組件netfilter和iptables組成。

主要工作在網絡層，針對IP數據包。體現在對包內的IP地址、端口、協議等信息的處理上。屬于典型的包過濾防火墻（或稱為網絡層防火墻）。

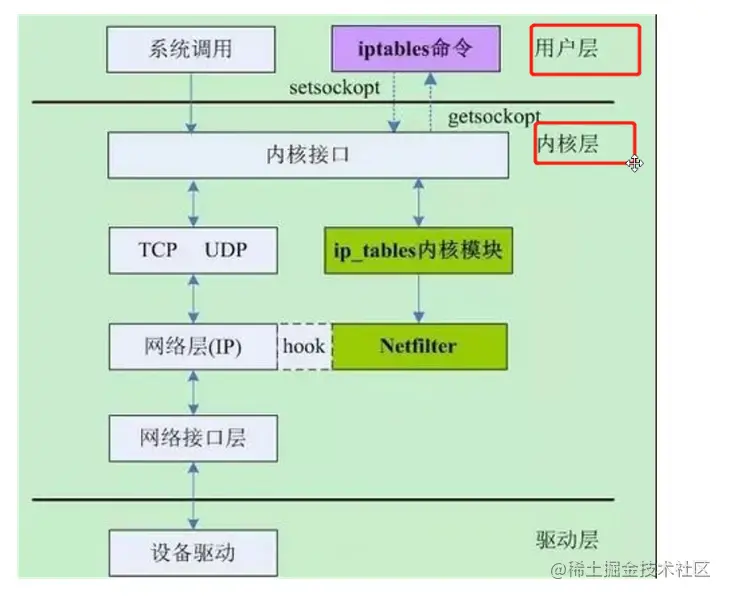

netfilter和iptables的關系：

netfilter

• 屬于的“內核態”（Kernel Space， 又稱為內核空間）的防火墻功能體系。
• 是內核的一部分，由一些數據包過濾表組成，這些表包含內核用來控制數據包過濾處理的規則集。

iptables

• 屬于“用戶態”（User Space，又稱為用戶空間）的防火墻管理體系。
• 是一種用來管理Linux防火墻的命令程序，它使插入、修改和刪除數據包過濾表中的規則變得容易，通常位于/sbin/iptables目錄下。



1.2 iptables的四表五鏈

netfilter/iptables后期簡稱為iptables。iptables是基于內核的防火墻，其中內置了raw、mangle、 nat和filter四個規則表。

表中所有規則配置后，立即生效，不需要重啟服務。

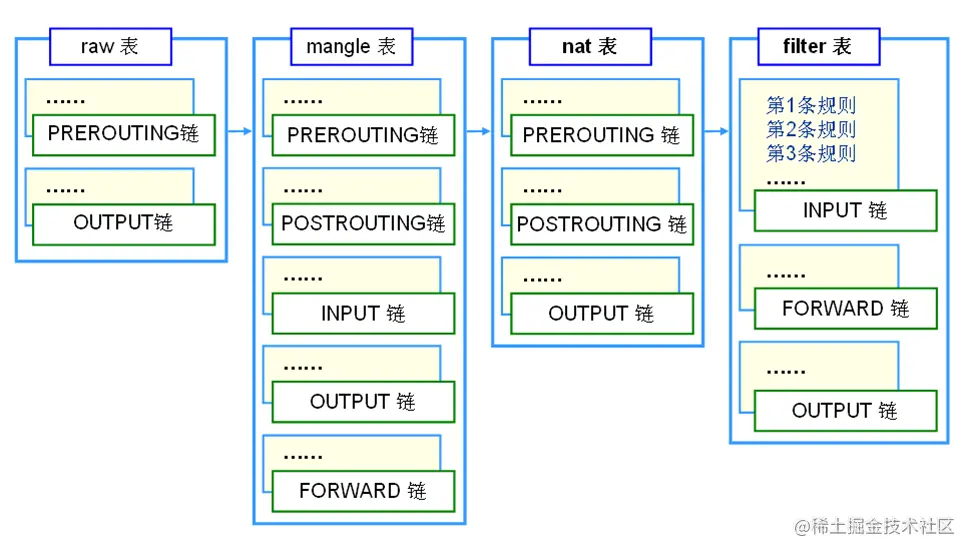

四表五鏈：

規則表的作用：容納各種規則鏈。

規則鏈的作用：容納各種防火墻規則。

即表里有鏈，鏈里有規則。

四表：

表名	作用
raw	確定是否對該數據包進行狀態跟蹤。包含兩個規則鏈，OUTPUT、PREROUTING
mangle	修改數據包內容，用來做流量整形，給數據包設置標記。包含五個規則鏈，INPUT、 OUTPUT、 FORWARD、 PREROUTING、 POSTROUTING
nat	負責網絡地址轉換，用來修改數據包中的源、目標IP地址或端口。包含三個規則鏈，OUTPUT、 PREROUTING、 POSTROUTING
filter	負責過濾數據包，確定是否放行該數據包(過濾)。包含三個規則鏈，INPUT、 FORWARD、 OUTPUT

在iptables的四個規則表中， mangle表和raw表的應用相對較少。

filter表是防火墻的默認表。

五鏈：

鏈名	作用
INPUT	處理入站數據包，匹配目標IP為本機的數據包。
OUTPUT	處理出站數據包，一般不在此鏈上做配置。
FORWARD	處理轉發數據包，匹配流經本機的數據包。
PREROUTING	在進行路由選擇前處理數據包，用來修改目的地址，用來做DNAT。相當于把內網服務器的IP和端口映射到路由器的外網IP和端口上。
POSTROUTING	在進行路由選擇后處理數據包，用來修改源地址，用來做SNAT。相當于內網通過路由器NAT轉換功能實現內網主機通過一個公網IP地址上網。

1.3 數據包控制的匹配流程

1.3.1 規則表之間的優先順序：

數據包到達防火墻時，規則表之間的優先順序：raw >mangle > nat > filter



1.3.2 規則鏈之間的匹配順序：

主機型防火墻:

• 入站數據（來自外界的數據包，且目標地址是防火墻本機）：PREROUTING --> INPUT -->本機的應用程序
• 出站數據（從防火墻本機向外部地址發送的數據包）：本機的應用程序---->OUTPUT ----->POSTROUTING

網絡型防火墻：

• 轉發數據（需要經過防火墻轉發的數據包)：PREROUTING -->FORWARD -->POSTROUTING



注：標紅的表示該鏈的規則通常在這個表上配置。

1.3.3 規則鏈內部的匹配順序：

• 自上向下按順序依次進行檢查，找到相匹配的規則即停止（LOG策略例外，表示記錄相關日志）
• 若在該鏈內找不到相匹配的規則，則按該鏈的默認策略處理（未修改的狀況下，默認策略為允許）

 #例1：
 filter表 input鏈：
 1、放通 目的地址為192.168.80.0/24的
 2、放通 目的地址為192.168.100.0/24的
 此時192.168.100.0/24的IP數據包能夠放行。

 #例2：
 filter表 input鏈：
 1、拒絕 源地址為100.100.100.0/24的
 2、放通 目的地址為192.168.80.0/24的
 3、放通 目的地址為192.168.100.0/24的
 此時192.168.100.0/24的IP數據包會被拒絕，因為是自上向下按順序依次進行檢查，第一條規則已匹配到，就不會再向下匹配。
復制代碼

1.3.4 內核中數據包的傳輸過程

1. 當一個數據包進入網卡時，數據包首先進入PREROUTING鏈，內核根據數據包目的IP判斷是否需要轉送出去。

2. 如果數據包是進入本機的，數據包就會到達INPUT鏈。數據包到達INPUT鏈后， 任何進程都會收到它。本機上運行的程序可以發送數據包，這些數據包經過OUTPUT鏈，然后返回給發送方。

3. 如果數據包是要轉發出去的，且內核允許轉發，數據包就會經過FORWARD鏈，然后到達POSTROUTING鏈輸出。

2 iptables的安裝和規則配置

2.1 iptables的安裝

Centos 7默認使用firewalld防火墻，沒有安裝iptables， 若想使用iptables防火墻。必須先關閉firewalld防火墻，再安裝iptables 。

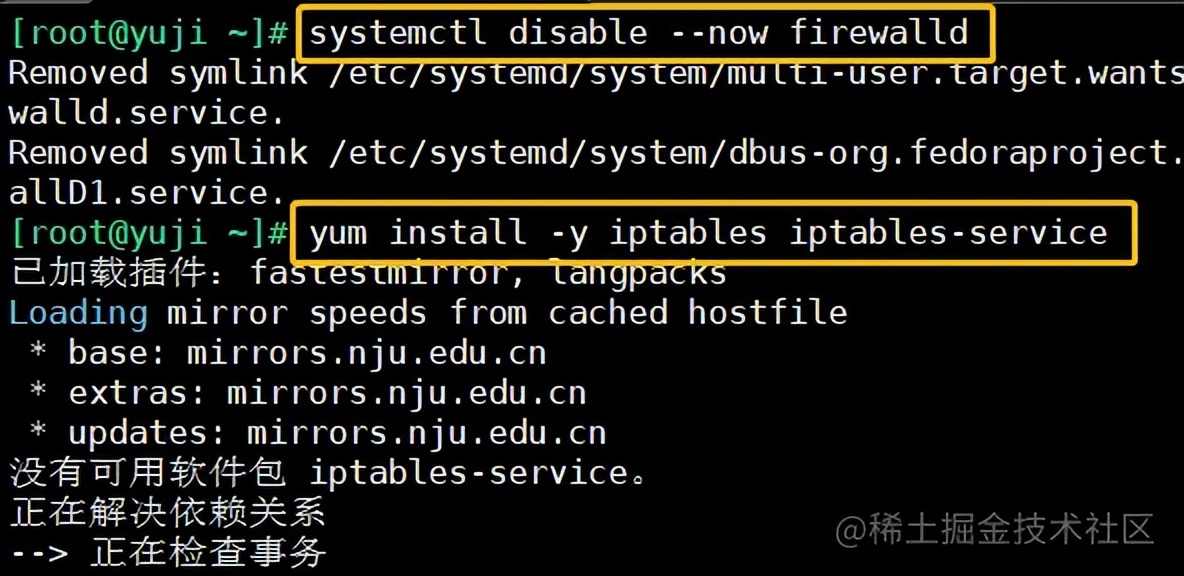

 #步驟1、關閉firewalld
 [root@yuji ~]# systemctl disable --now firewalld   //設置firwalld開機不自啟，且現在就關閉
 Removed symlink /etc/systemd/system/multi-user.target.wants/firewalld.service.
 Removed symlink /etc/systemd/system/dbus-org.fedoraproject.FirewallD1.service.

 #步驟2、安裝iptables 和 iptables-services
 [root@yuji ~]# yum install -y iptables iptables-services

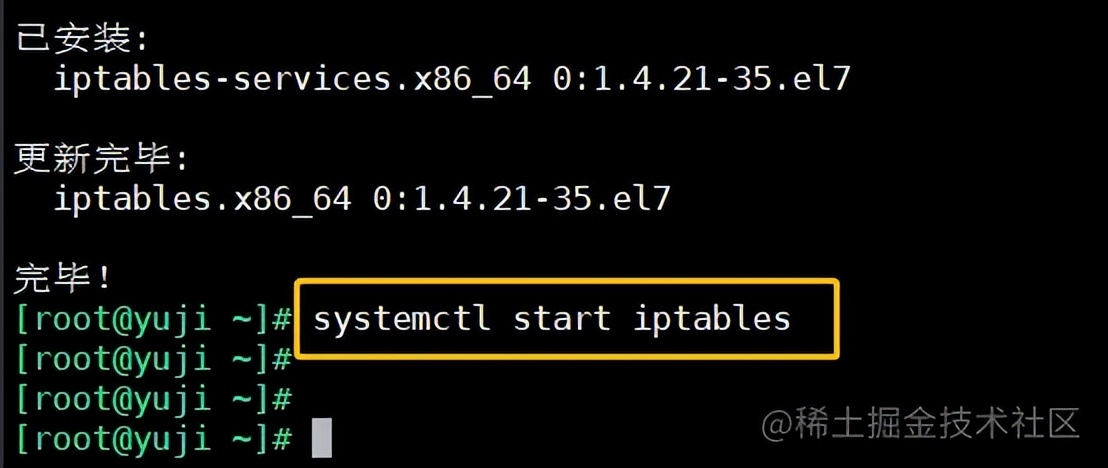

 #安裝完后啟動服務
 [root@yuji ~]# systemctl start iptables
復制代碼





2.2 iptables的配置方法

1. 使用iptables命令行。
2. 使用圖形化管理工具system- config- firewall

2.3 使用iptables命令行配置規則

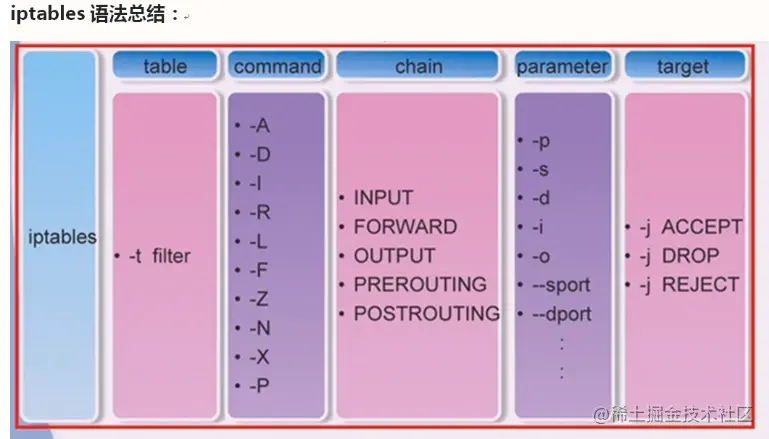

命令格式：

 iptables  [-t 表名]  管理選項  [鏈名]  [匹配條件] [-j 控制類型]
復制代碼

注意事項：

• 不指定表名時，默認指filter表
• 不指定鏈名時，默認指表內的所有鏈
• 除非設置鏈的默認策略，否則必須指定匹配條件
• 控制類型使用大寫字母，其余均為小寫



常用控制類型：

控制類型	作用
ACCEPT	允許數據包通過(默認)
DROP	直接丟棄數據包，不給出任何回應信息
REJECT	拒絕數據包通過，會給數據發送端一個響應信息
SNAT	修改數據包的源地址
DNAT	修改數據包的目的地址
MASQUERADE	偽裝成一個非固定公網IP地址
LOG	在/var/log/messages文件中記錄日志信息，然后將數據包傳遞給下一條規則。LOG只是一種輔助動作，并沒有真正處理數據包

常用管理選項：

管理選項	作用
-A	在指定鏈的末尾追加(--Append)一條新的規則
-I（大寫i）	在指定鏈的開頭插入(--insert)一條新的規則，未指定序號時默認作為第一條規則
-R	修改、替換(--replace) 指定鏈中的某一條規則，可指定規則序號或具體內容
-P	設置指定鏈的默認策略(--policy)
-D	刪除(--delete) 指定鏈中的某一條規則，可指定規則序號或具體內容
-F	清空(--flush)指定鏈中的所有規則，若未指定鏈名，則清空表中的所有鏈
-L	列出(--list) 指定鏈中所有的規則，若未指定鏈名，則列出表中的所有鏈
-n	使用數字形式(--numeric) 顯示輸出結果，如顯示IP地址而不是主機名
-v	顯示詳細信息，包括每條規則的匹配包數量和匹配字節數
--line-numbers	查看規則時，顯示規則的序號

匹配條件：

匹配條件	說明
-p	指定要匹配的數據包的協議類型
-s	指定要匹配的數據包的源IP地址
-d	指定要匹配的數據包的目的IP地址
-i	指定數據包進入本機的網絡接口
-o	指定數據包離開本機做使用的網絡接口
–sport	指定源端口號
–dport	指定目的端口號

2.4 規則配置示例

示例1：查看規則 -nL

 [root@yuji ~]# iptables -L      //查看filter表中所有規則
 [root@yuji ~]# iptables -nL     //以數字形式顯示
 ?
 [root@yuji ~]# iptables -nL -t nat    //查看nat表ACCEPT
 [root@yuji ~]# iptables -nL --line-numbers   //顯示規則序號
 ?
 [root@yuji ~]#iptables -t filter -F  //清空 filter表內所有規則
復制代碼

示例：

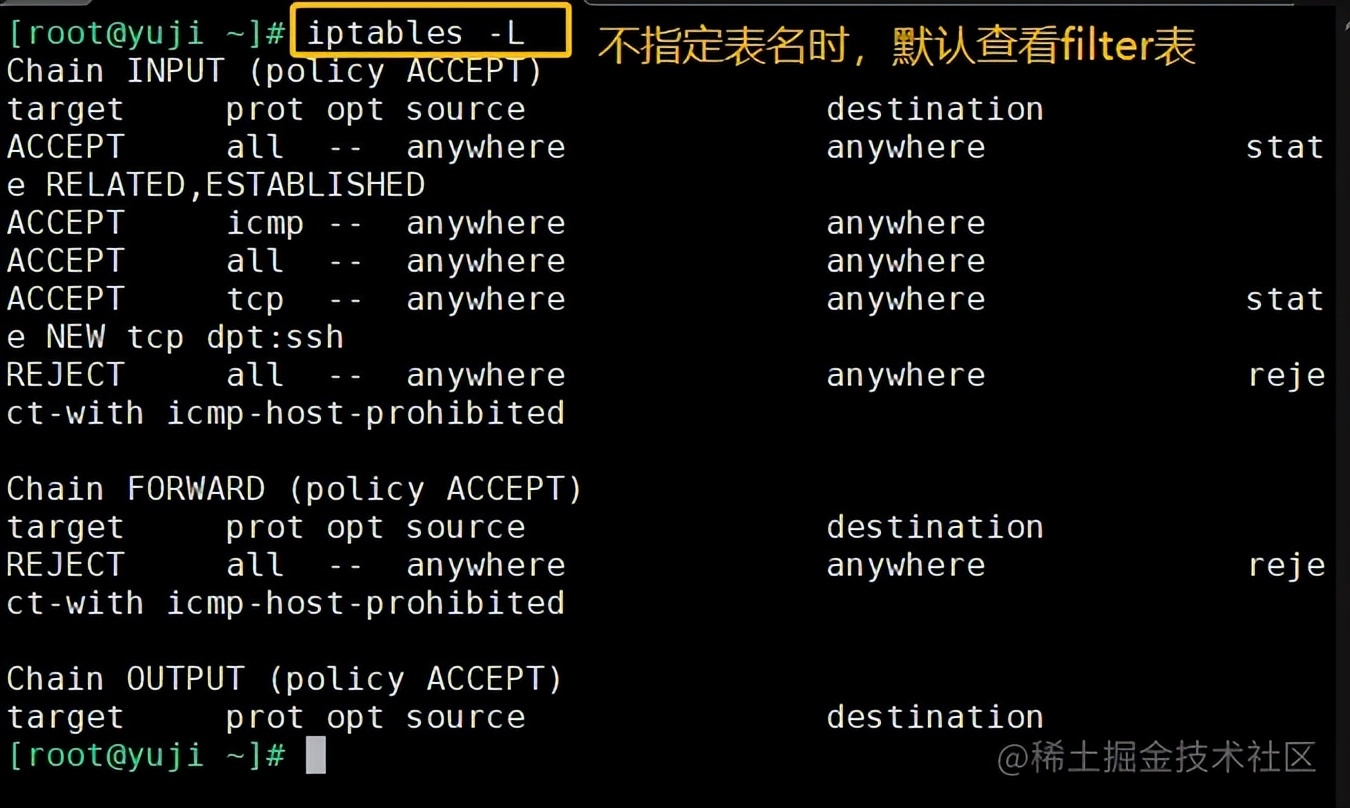

1、 iptables -L，列出表中所有鏈。不指定表名則默認查看filter表。

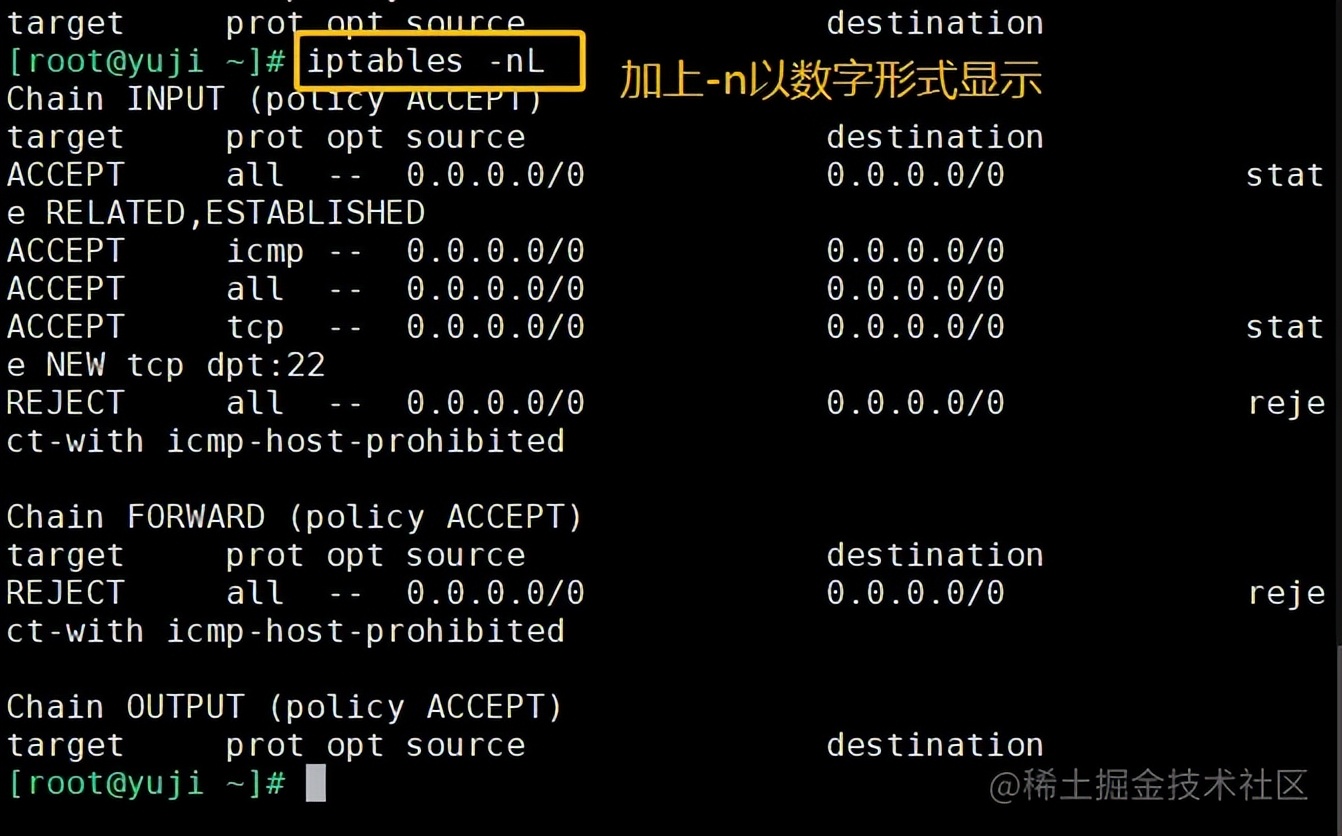

2、 iptables -L -n，以數字形式顯示輸出結果。-L -n 合在一起寫時，必須n在前，要寫成 -nL。

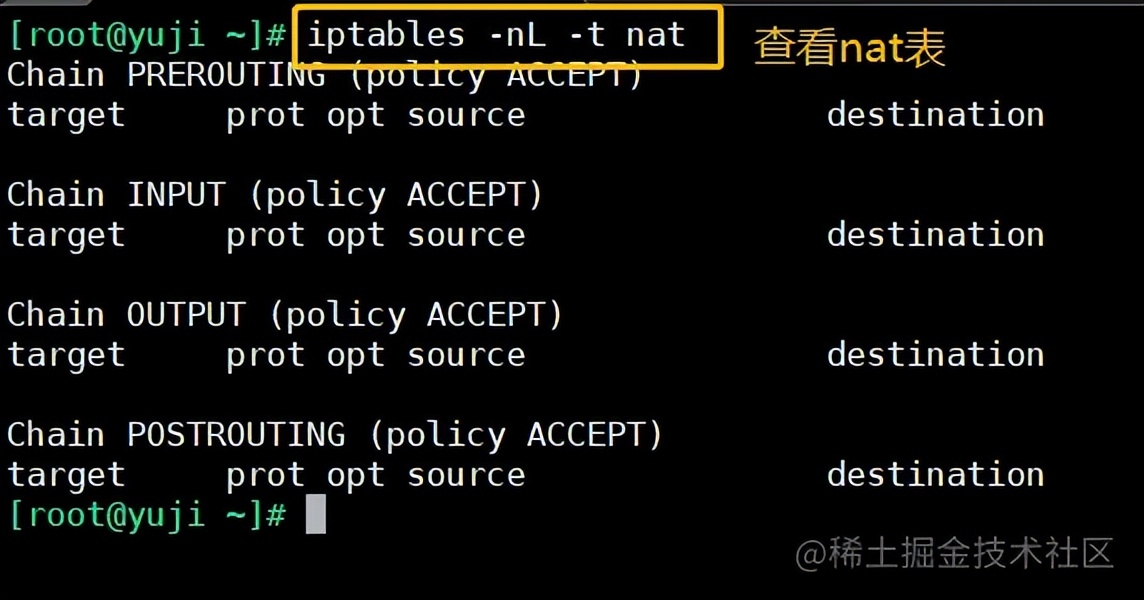

3、iptables -nL -t nat，查看nat表。

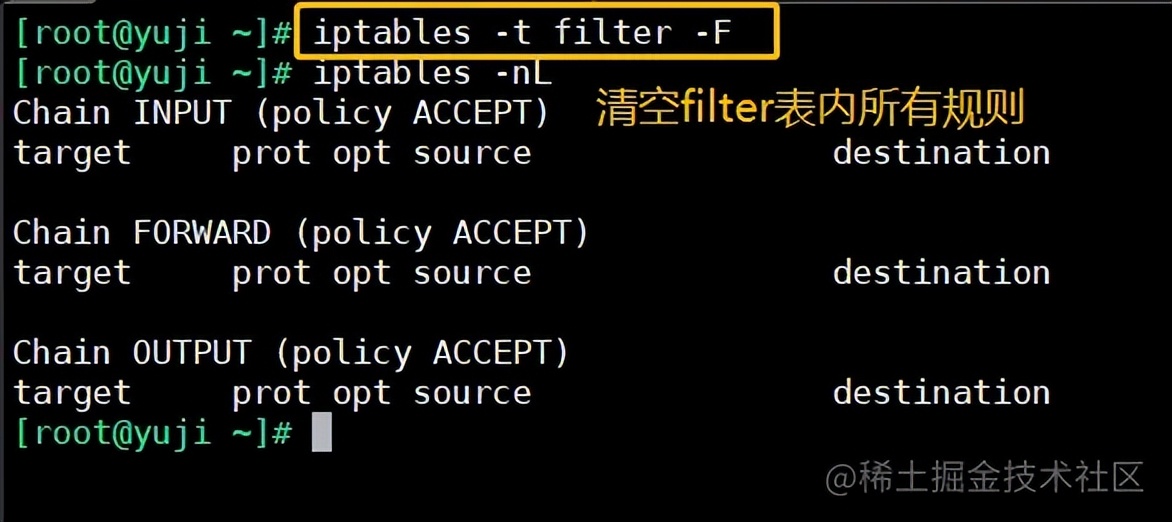

4、iptables -t filter -F，清空 filter表內所有規則。



示例2：添加規則 -A -I

-A，在末尾追加規則。

-I，在指定位置前插入規則。如果不指定，則在首行插入。

 #在INPUT鏈末尾追加規則
 [root@yuji ~]# iptables -t filter -A INPUT -p icmp -j REJECT
 [root@yuji ~]# iptables -nL
 ?
 #在INPUT鏈第二行出入規則
 [root@yuji ~]# iptables -I INPUT 2 -p tcp --dport 22 -j ACCEPT
 [root@yuji ~]# iptables -nL --line-numbers
復制代碼

示例：

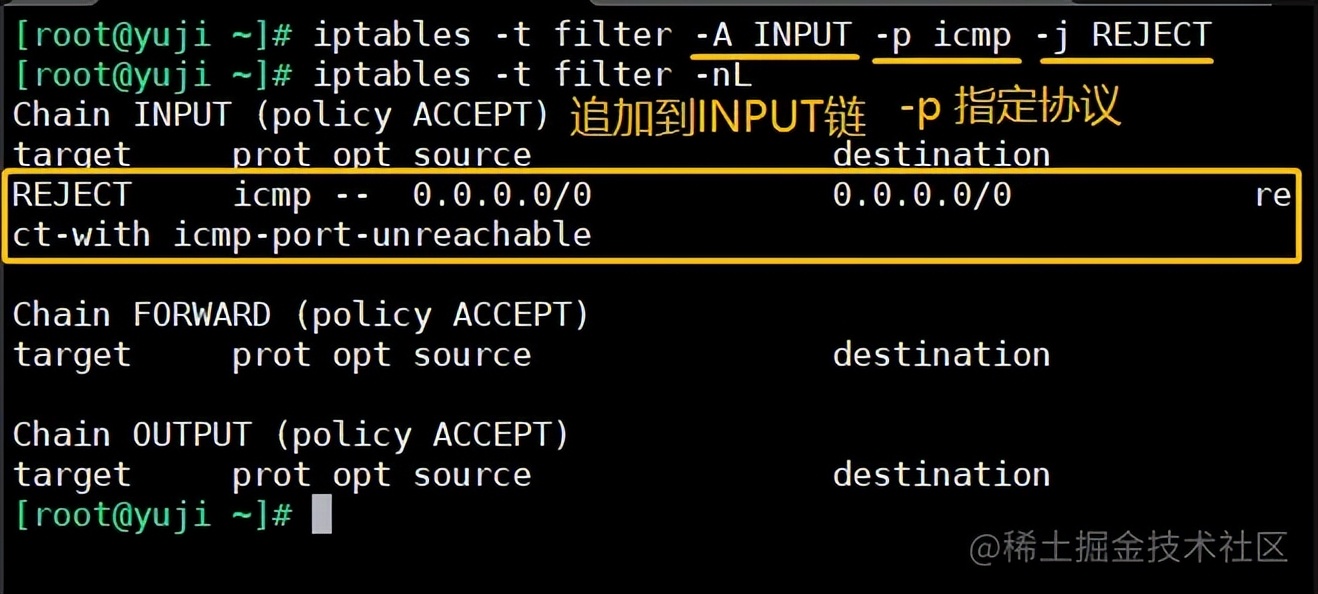

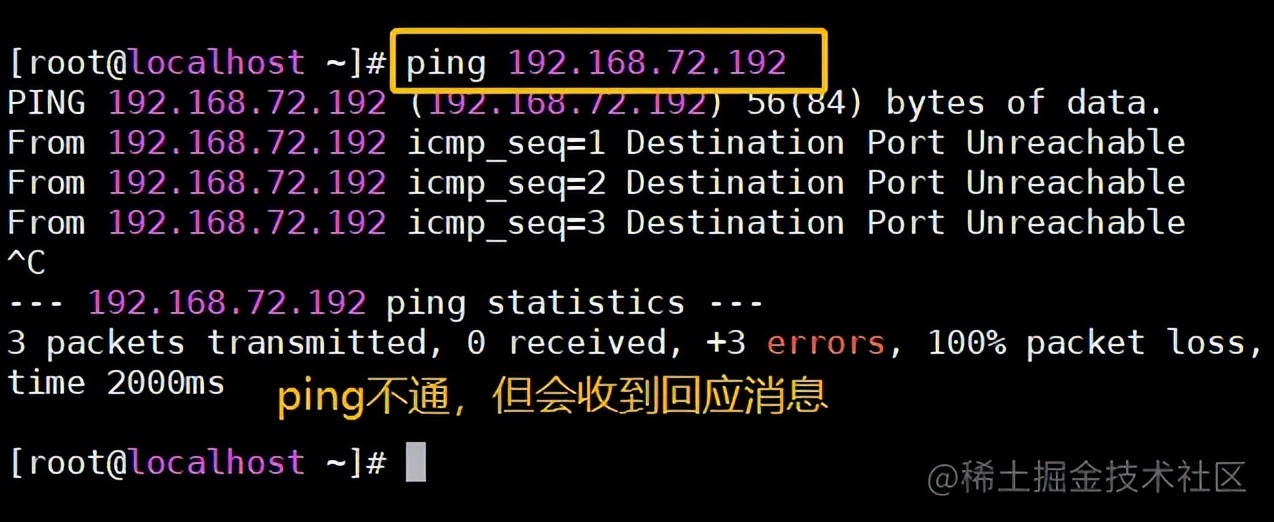

1、拒絕icmp協議的數據包， 即不允許其他主機ping本機 。REJECT



使用其他的主機ping不通本機，reject拒絕后會回應一條消息。

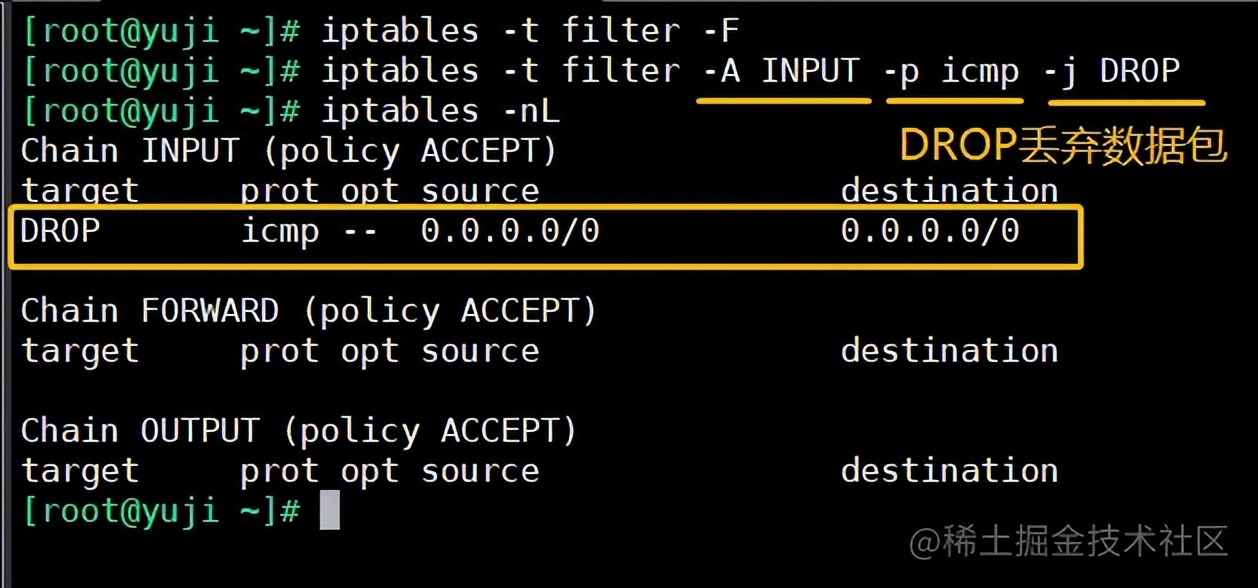

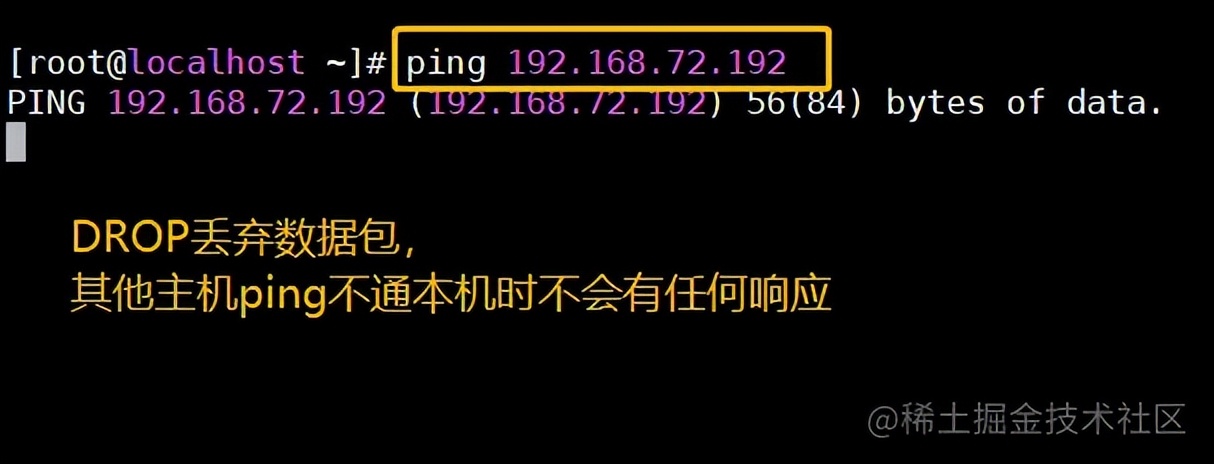

2、丟棄icmp協議的數據包。DROP。

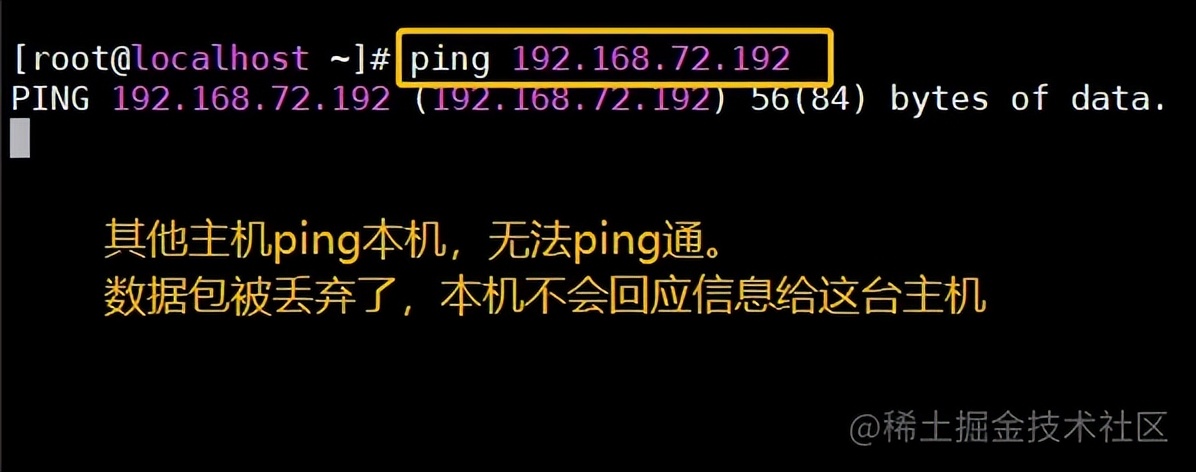

使用其他的主機ping本機，drop丟棄數據包，不給出任何回應信息。

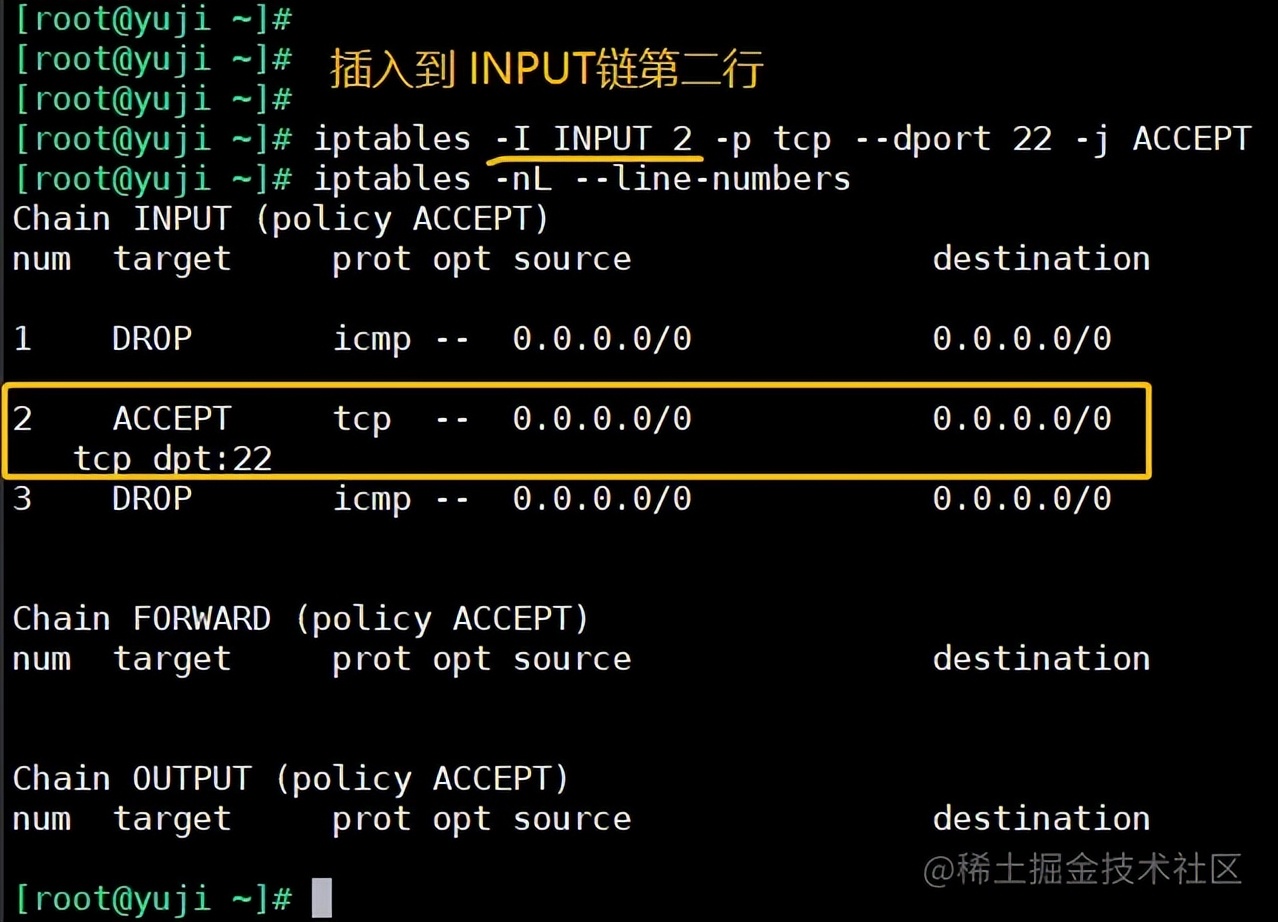

3、-I，在指定位置前插入。如果不指定，則在首行插入。

iptables -nL --line-numbers，可以查看每條規則的序號。



示例3：刪除規則 -D

1、按序號刪除，比較準確。

2、按內容刪除，如果有2條相同內容，會刪除序號小的那個。

注意：

• 刪除規則前，先想清楚會不會導致ssh斷連。
• 如果鏈的默認規則是DROP，在使用iptables -F之前一定要慎重，可能會導致自己斷連，斷連后只能去機房解決。

 #先查看鏈中的規則
 [root@yuji ~]# iptables -nL --line-numbers   //顯示規則的序號
 Chain INPUT (policy ACCEPT)
 num  target     prot opt source               destination
 1    DROP       icmp --  0.0.0.0/0            0.0.0.0/0
 2    DROP       icmp --  0.0.0.0/0            0.0.0.0/0
 3    ACCEPT     tcp  --  0.0.0.0/0            0.0.0.0/0
 ?
 Chain FORWARD (policy ACCEPT)
 num  target     prot opt source               destination
 ?
 Chain OUTPUT (policy ACCEPT)
 num  target     prot opt source               destination
 ?

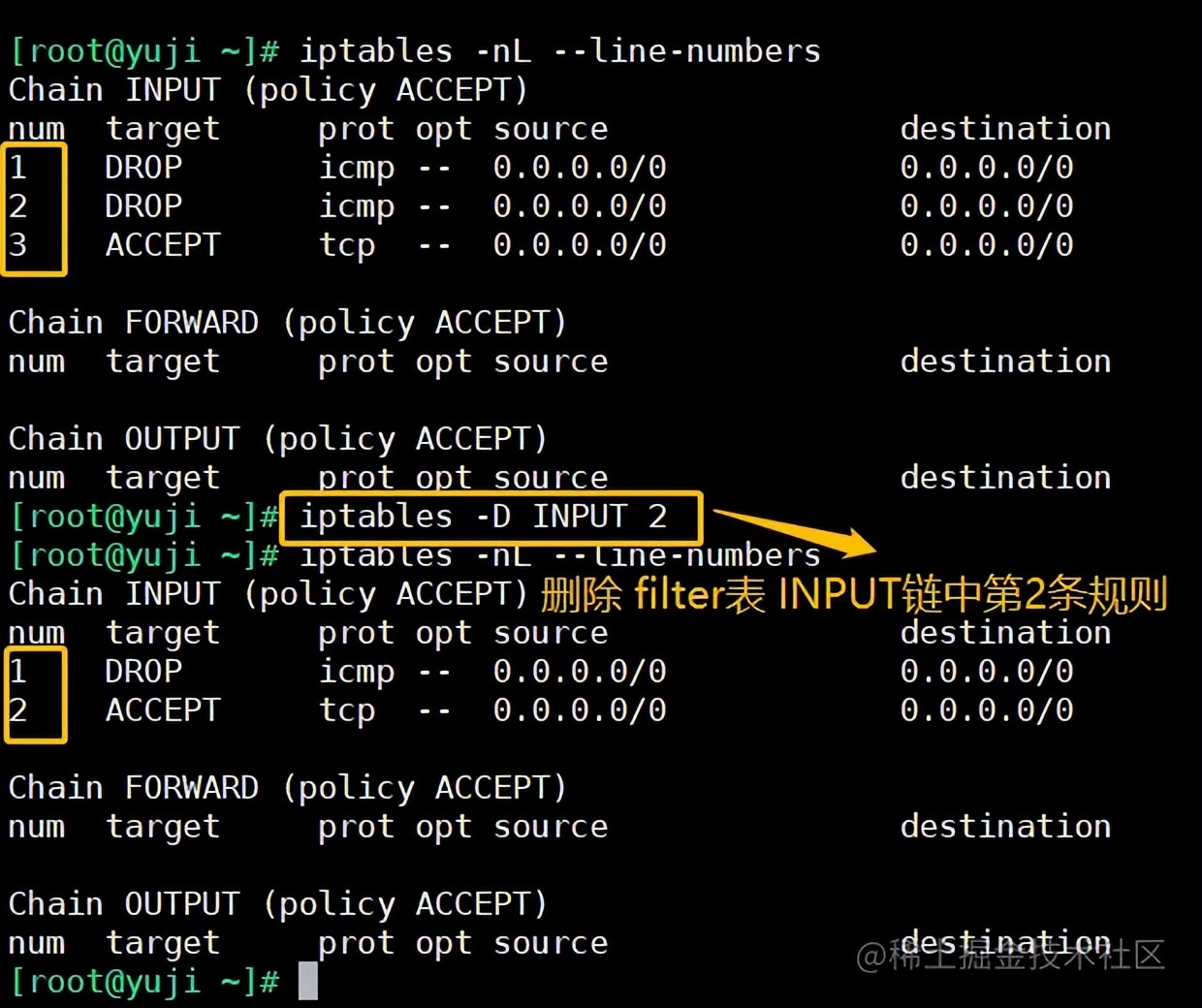

 #按序號刪除
 [root@yuji ~]# iptables -D INPUT 2  //刪除INPUT鏈中的第2條規則
 [root@yuji ~]# iptables -nL --line-numbers
 Chain INPUT (policy ACCEPT)
 num  target     prot opt source               destination
 1    DROP       icmp --  0.0.0.0/0            0.0.0.0/0
 2    ACCEPT     tcp  --  0.0.0.0/0            0.0.0.0/0
 ?
 Chain FORWARD (policy ACCEPT)
 num  target     prot opt source               destination
 ?
 Chain OUTPUT (policy ACCEPT)
 ?

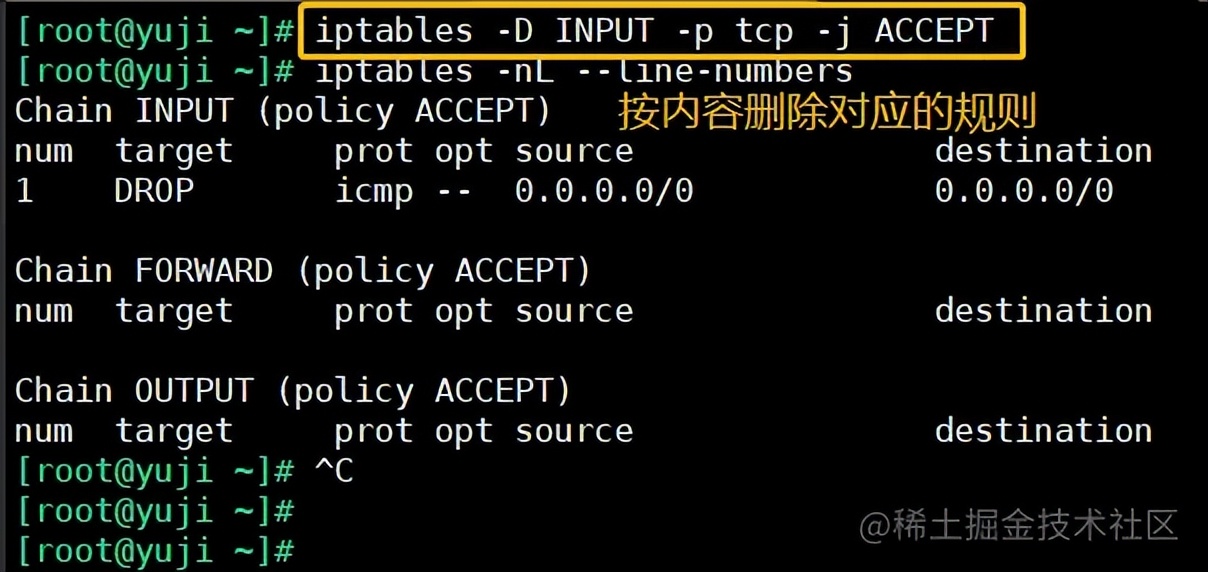

 #按內容刪除
 [root@yuji ~]# iptables -D INPUT -p tcp -j ACCEPT  //刪除INPUT鏈中tcp協議ACCEPT的規則
 [root@yuji ~]# iptables -nL --line-numbers
 Chain INPUT (policy ACCEPT)
 num  target     prot opt source               destination
 1    DROP       icmp --  0.0.0.0/0            0.0.0.0/0
 ?
 Chain FORWARD (policy ACCEPT)
 num  target     prot opt source               destination
 ?
 Chain OUTPUT (policy ACCEPT)
 num  target     prot opt source               destination
復制代碼





示例4：修改規則

1、-R 直接修改。但一般不用這種形式。

2、可以先添加一條新規則，之后再刪除舊規則。這樣比較保險。

 #方法1：使用-R直接修改
 [root@yuji ~]# iptables -A INPUT -p icmp -j DROP  //原先設置的規則
 [root@yuji ~]# iptables -R INPUT -p icmp -j ACCEPT  //將DROP修改成ACCEPT
 ?
 #方法2：先-A添加一條規則，之后再-D刪除舊規則
 [root@yuji ~]# iptables -A INPUT -p icmp -j ACCEPT  //添加一條新規則
 [root@yuji ~]# iptables -D INPUT -p icmp -j DROP   //刪除舊規則
復制代碼

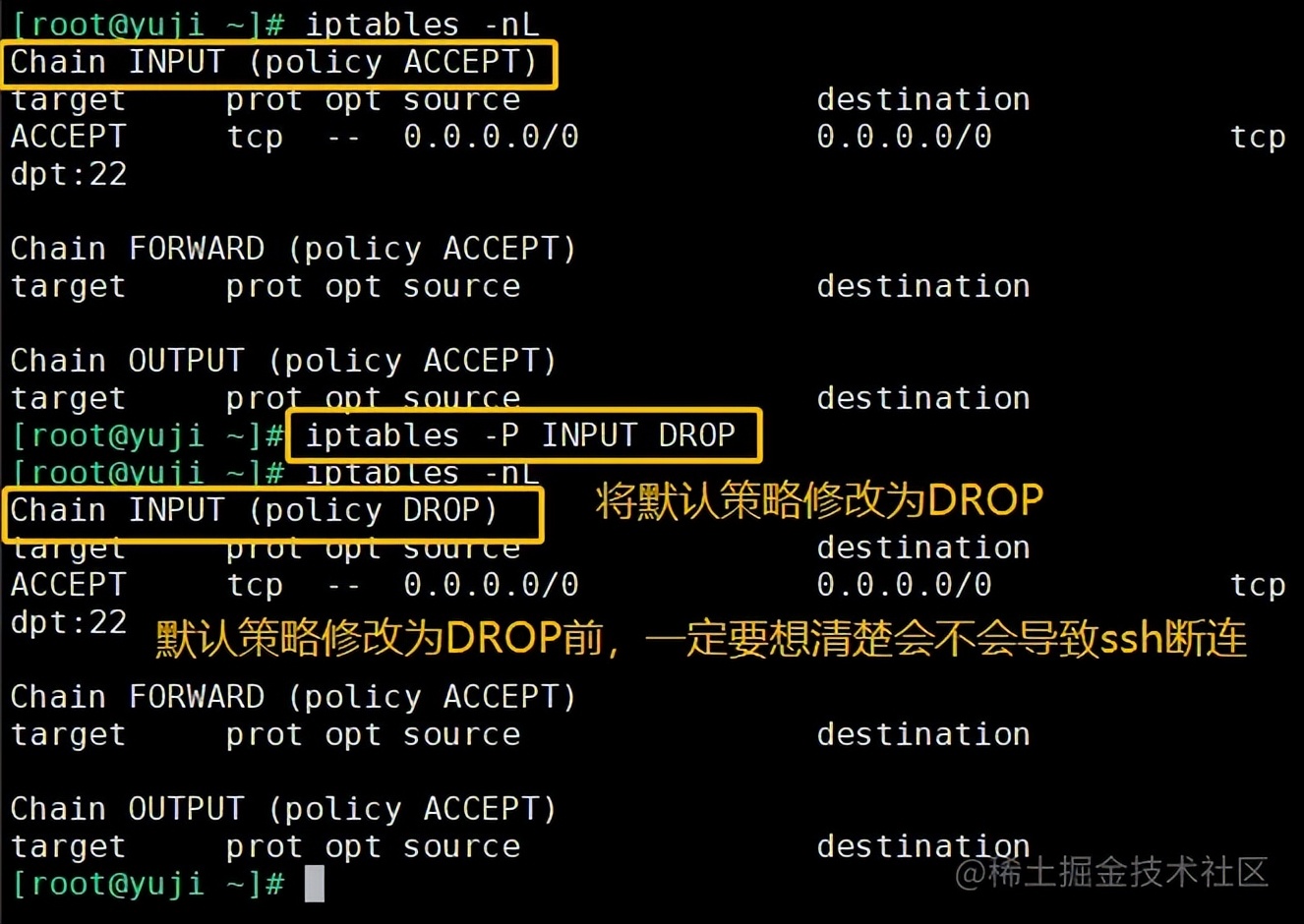

示例5：設置默認策略 -P

未修改的狀況下，默認策略為ACCEPT（允許）。

注意：

將默認策略修改為DROP前，一定要檢查清楚鏈內是否設置了允許tcp協議22端口進行連接的規則。否則一旦修改為DROP，會導致ssh斷連。

 [root@yuji ~]# iptables -P INPUT DROP  //將默認策略修改為DROP
復制代碼



3 匹配條件

3.1 通用匹配

可直接使用， 不依賴于其他條件或擴展包括網絡協議、IP地址、網絡接口等條件。

協議匹配	-p 協議名
地址匹配	-s 源地址、-d 目的地址 。可以是IP、網段、域名、空(任何地址)
接口匹配	-i 入站網卡、-o 出站網卡

例：

 iptables -A INPUT ! -p icmp -j ACCEPT
 #沒有-t指定表，就是指默認表filter表
 # !代表條件取反，不是icmp的都放通

 iptables -A INPUT -s 192.168.72.10 -j REJECT
 #拒絕從哪個主機發數據包過來（-s指定了源地址）

 iptables -I INPUT -i ens33 -s 192.168.80.0/24 -j DROP
 #在行首插入規則，丟棄該網段從ens33網卡進來的數據包
復制代碼

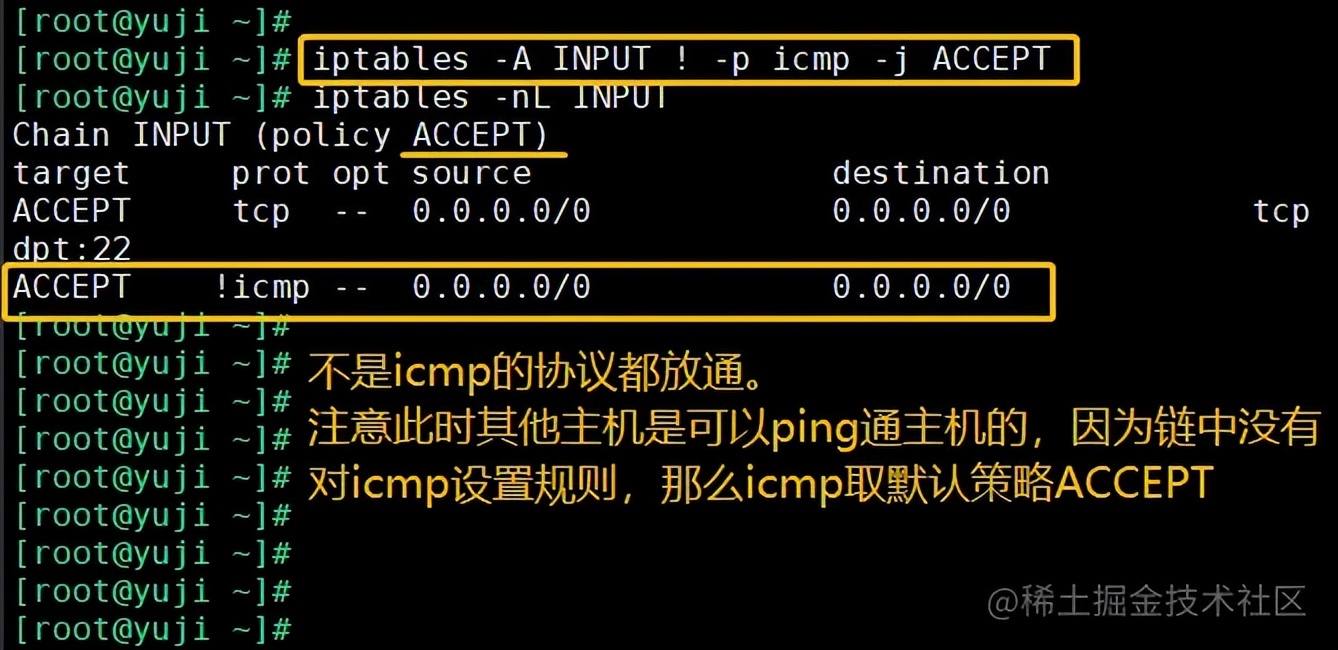

示例1：

! 取反時需要注意。

例如設置“不是icmp的都放通”，即放通的協議中不包括icmp，這條規則沒有針對icmp。那么icmp協議會向下查找匹配，如果匹配不到規則，那么就會取默認策略ACCEPT，則此時其他主機可以ping通本機。

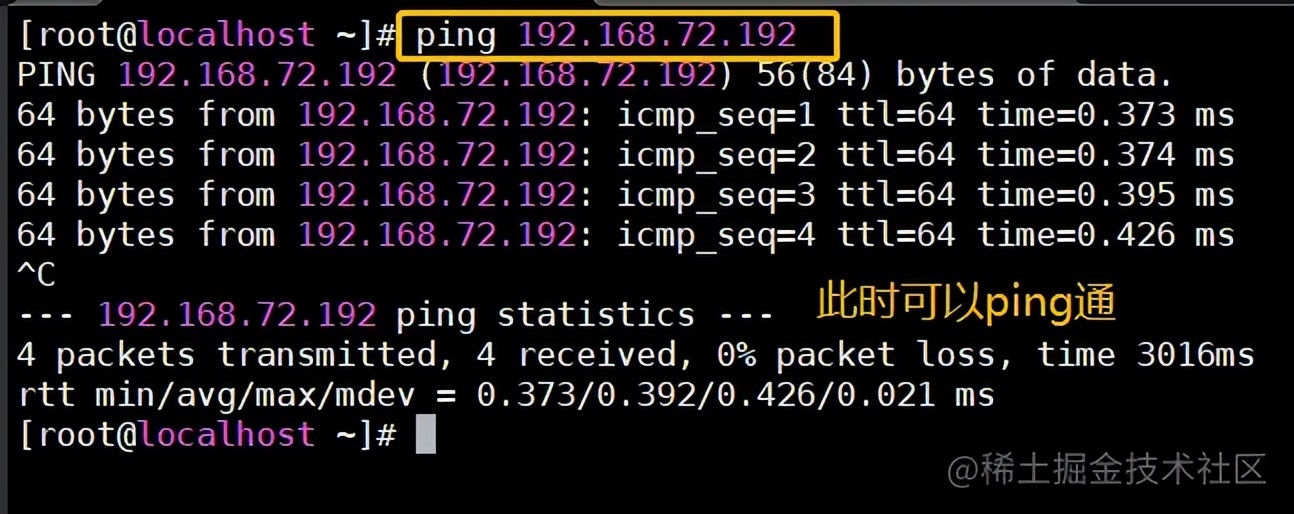

使用其他主機ping本機，可以ping通。



示例2：

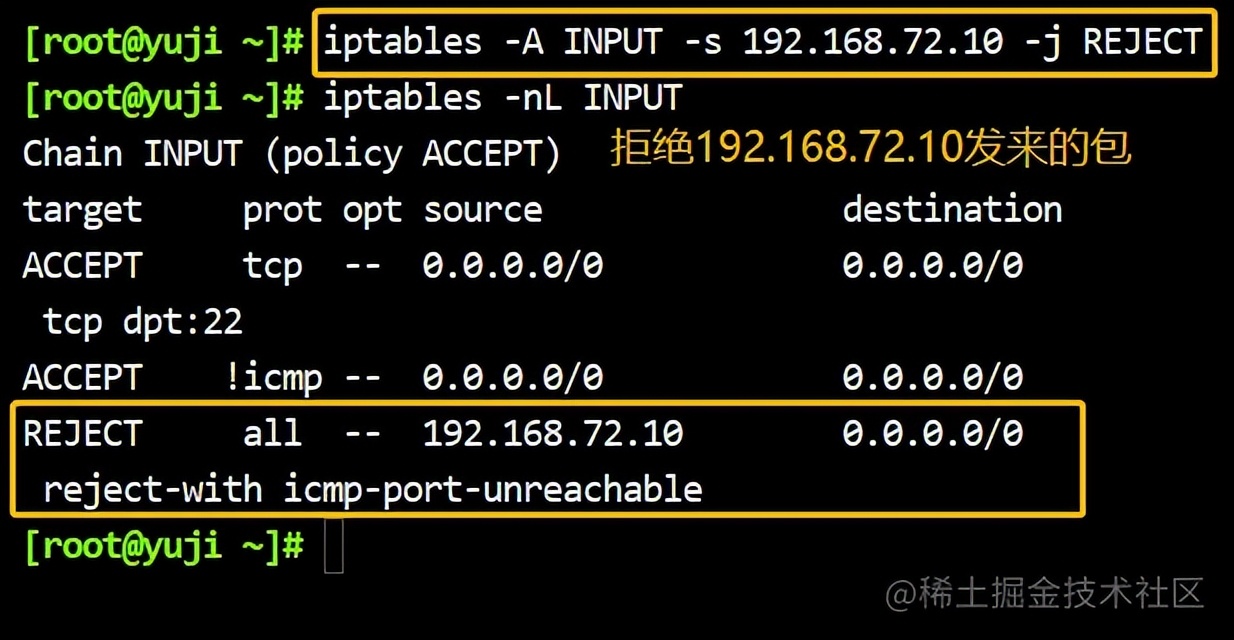

拒絕192.168.72.10發來的數據包。

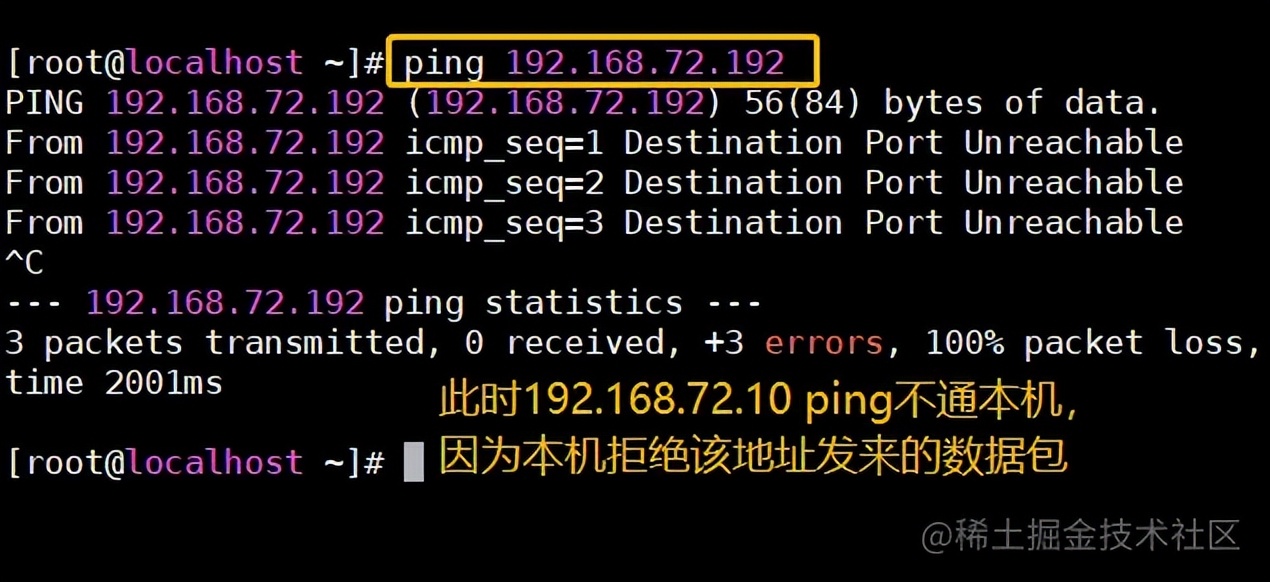

使用192.168.72.10這臺機器ping本機，ping不通。REJECT拒絕后，會顯示回應信息。



3.2 隱含匹配

要求以特定的協議匹配作為前提，包括端口、TCP標記、ICMP類 型等條件。

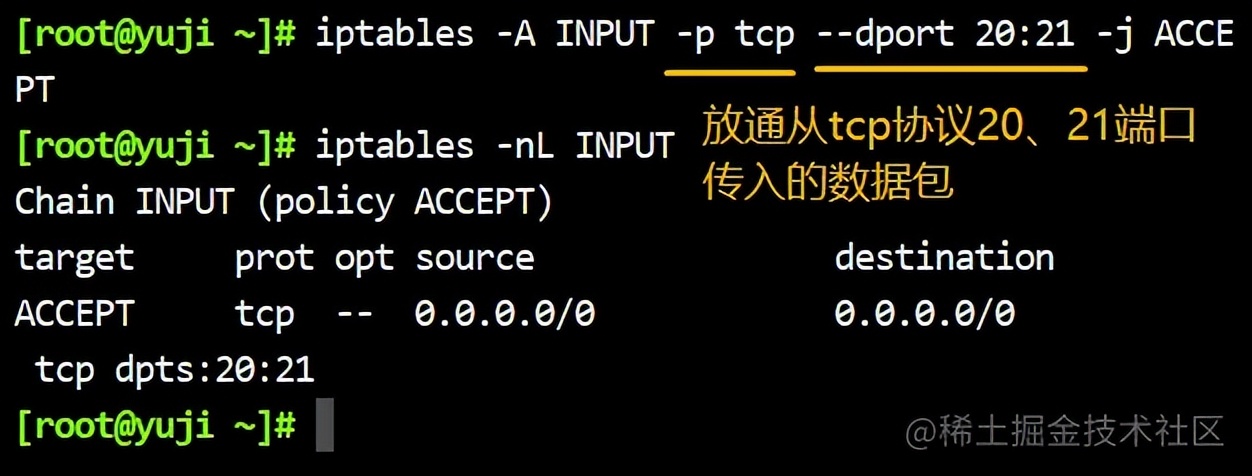

3.2.1 端口匹配

端口匹配：--sport 源端口、--dport 目的端口。

可以是個別端口或者端口范圍。

格式	含義
--sport 1000	匹配源端口是1000的數據包
--sport 1000:3000	匹配源端口是1000-3000的數據包
--sport 1000:	匹配源端口是1000及以上的數據包
--sport :3000	匹配源端口是3000及以下的數據包

注意： --sport 和 --dport 必須配合 -p <協議類型> 使用



3.2.2 TCP標記匹配

--tcp-flags TCP標記

 #TCP三次握手時的第一次握手，放行SYN為1的報文，拒絕其他包。
 iptables -I INPUT -P tcp --dport 22 --tcp-flags SYN,ACK,FIN,RST,URG,PSH  SYN  -j  REJECT
 ?
 #第二次握手放行SYN、ACK為1的報文，拒絕其他包。
 iptables -I OUTPUT -P tcp --dport 22 --tcp-flags SYN,ACK,FIN,RST,URG,PSH  SYN,ACK  -j  REJECT
復制代碼

3.2.3 ICMP類型匹配

--icmp-type ICMP類型

ICMP類型可以是字符串、數字代碼:

ICMP類型	含義
Echo-Request （代碼為8）	表示請求
Echo- -Reply （代碼為0）	表示回顯
Dest ination-Unreachable （代碼為3）	表示目標不可達

注： 其他可用的icmp協議類型，可以執行iptables -p icmp -h 查看幫助信息。

 --icmp-type 8   //表示請求（ping），即其他主機向本機請求（ping本機）
 --icmp-type 0   //表示回顯（pong），即本機向其他主機發數據包（本機ping其他主機）
 --icmp-type 3   //當本機ping不通其他主機時，提示目標不可達。
 ?
 例子:
 #丟棄icmp的包，別人ping不通本機，本機也ping不通別人
 iptables -A INPUT -p icmp -j DROP
 ?
 #丟棄icmp的請求，禁止其他主機ping本機，但本機可以ping其他主機
 iptables -A INPUT -p icmp --icmp-type 8 -j ACCEPT
 ?
 #當本機ping不通其它主機時提示目標不可達，此時其它主機需要配置關于icmp協議的控制類型為REJECT
 iptables -A INPUT -p icmp --icmp-type 3 -j ACCEPT
復制代碼

示例：

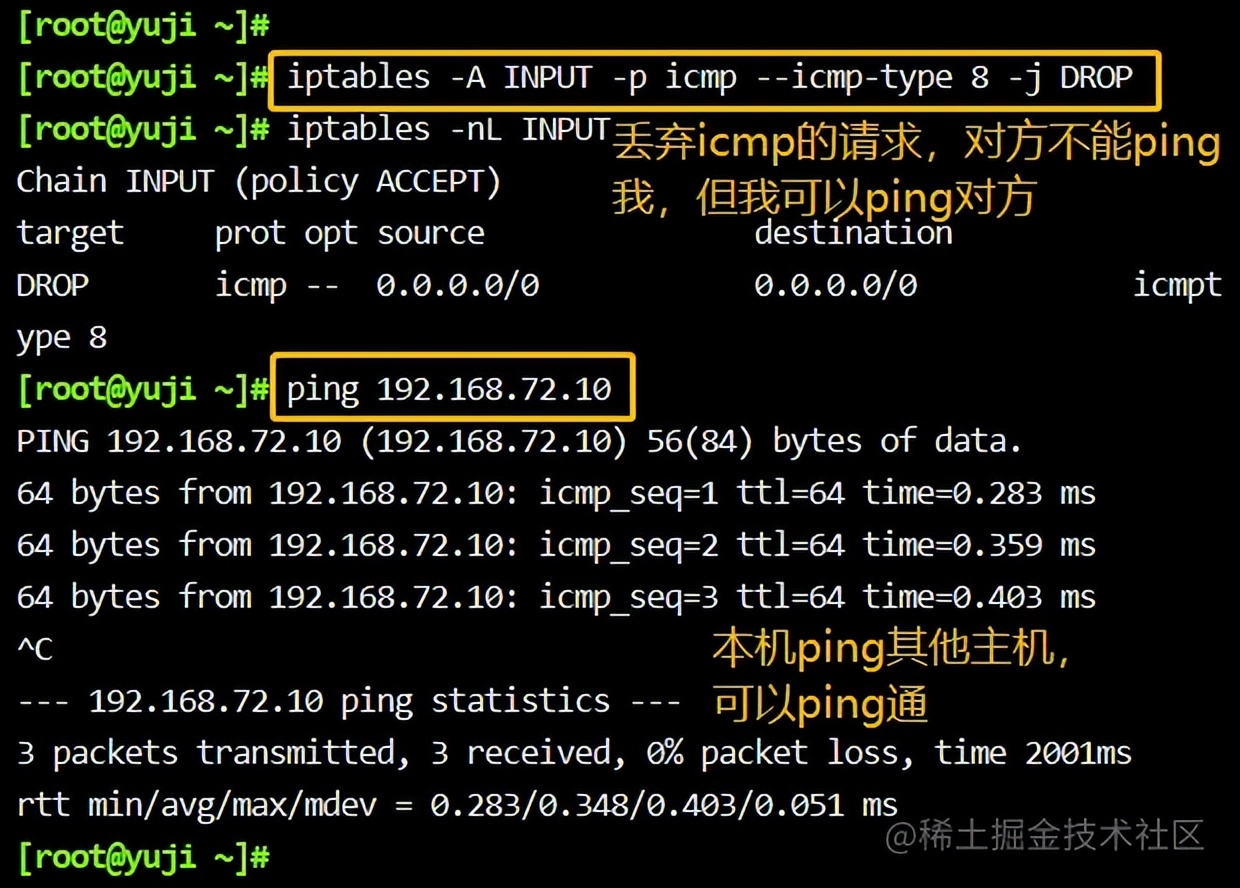

丟棄icmp協議的請求，禁止其他主機ping本機，但本機可以ping其他主機。





3.3 顯示匹配

要求以“-m擴展模塊”的形式明確指出類型，包括多端口、mac地址、IP范圍、數據包狀態等條件

3.3.1 多端口匹配

• -m multiport --sport 源端口列表
• -m multiport --dport 目的端口列表

 iptables -A INPUT -p tcp -m multiport --dport 80,22,21,20,53 -j ACCEPT
 iptables -A INPUT -p udp -m multiport --dport 53 -j ACCEPT
復制代碼

3.3.2 IP范圍匹配

• -m iprange --src-range 源IP范圍
• -m iprange --dst-range 目的IP范圍

 iptables -A FORWARD -p udp -m iprange --src-range 192.168.72.100-192.168.72.200 -j DROP
 # 禁止轉發源地址位于192.168.72.100——192.168.72.200的udp數據包
復制代碼

3.3.3 MAC地址匹配

格式：

 -m mac -- -mac- source MAC地址
復制代碼

示例：

 iptables -A FORWARD -m mac --mac-source xx:xx:xx:xx:xx:xx -j DROP
 #禁止來自某MAC地址的數據包通過本機轉發
復制代碼

3.3.4 狀態匹配

格式：

 -m state --state連接狀態
復制代碼

常見的連接狀態：

狀態	含義
NEW	主機連接目標主機,在目標主機上看到的第一個想要連接的包
ESTABLISHED	主機已與目標主機進行通信,判斷標準只要目標主機回應了第一個包,就進入該狀態
RELATED	主機已與目標主機進行通信,目標主機發起新的鏈接方式，一般與ESTABLISHED配合使用
INVALID	無效的封包,例如數據破損的封包狀態

示例：

 iptables -I INPUT -M state --state NEW -m tcp -p tcp --dport 22 -j ACCEPT
 #第一個包我只看22端口的包
 #-p tcp是隱含匹配，可以省略-m tcp

 iptables -A INPUT -p tcp -m multiport --dport 443,80,22,21,20,53 -j ACCEPT
 #允許放通tcp的這些端口號
 #-m multiport加載多個端口模塊

 iptables -A INPUT -p udp --dport 53 -j ACCEPT
 #放通UDP的53端口進來的包（DNS服務器返回信息時默認使用UDP的53端口）
 ?
 iptables -A INPUT -p tcp -m state --state ESTABLISHED ,RELATED -j ACCEPT
 #對進來的包的狀態進行檢測。已經建立tcp連接的包以及該連接相關的包允許通過。簡單來說就是只允許所有自己發出去的包進來。
 #比如我和你做生意，我們談成了生意，到了支付的時候，就可以直接調用與這筆生意相關的支付功能。

 iptables -P INPUT DROP
 #默認關閉，將以上的設置設為白名單
復制代碼

4 總結

1、Linux防火墻的兩個組件：

• 內核態 netilter（保存包過濾處理的規則集）
• 用戶態 iptables（防火墻規則管理工具）

---

2、數據包五要素：

源IP，目的IP，源端口，目的端口 ，協議UDP/TCP

---

3、四表：

• raw 對數據包進行狀態跟蹤
• mangle 修改數據包內容，給數據包設置標記
• nat 地址轉換，轉換源/目的IP或者端口
• fileter 過濾數據包 放行 丟棄

---

4、五鏈：

• INPUT 入站
• OUTPUT 出站
• FORWARD 轉發
• PREROUTING 路由前修改目的地址
• POSTROUTING 路由后修改源IP

---

5、匹配順序

1）數據包到達防火墻時，規則表之間的優先順序：raw >mangle > nat > filter。

2）規則鏈之間的匹配順序：

主機型防火墻

• 入站數據（來自外界的數據包，且目標地址是防火墻本機）：PREROUTING --> INPUT -->本機的應用程序
• 出站數據（從防火墻本機向外部地址發送的數據包）：本機的應用程序---->OUTPUT ----->POSTROUTING；

網絡型防火墻

• 轉發數據（需要經過防火墻轉發的數據包)：PREROUTING -->FORWARD -->POSTROUTING

3）鏈中的規則集：從上往下一次匹配，匹配到規則即停止，若都沒有匹配到則按默認策略處理

---

6、管理選項

iptables [-t 表名] 管理選項 [鏈名] [匹配條件] [-j 控制類型]

• 增：-A 在末尾添加，-I 在指定位置插入
• 刪：-D 刪除指定規則，-F 清空所有規則
• 改：-R，或者-A 添加后 -D 刪除
• 查：-nL 以數字形式顯示，--line-numbers 顯示規則的序號
• 設置默認規則：-P

注意：

刪除規則前，以及將默認規則修改為DROP之前，一定要先想清楚會不會導致ssh斷連。

---

7、 匹配條件

• -p tcp|udp|icmp
• -s 源IP
• -d 目的IP
• -i 入站網卡
• -o 出站網卡

作者：聶魯達的郵差
鏈接：
https://juejin.cn/post/7093477215983124494
