大家好，我是方木

Prometheus是由SoundCloud開發的開源監控報警系統和時序列數據庫(TSDB)。Prometheus使用Go語言開發，是google BorgMon監控系統的開源版本，整套系統由監控服務、告警服務、時序數據庫等幾個部分，及周邊生態的各種指標收集器（Exporter）組成，是在當下主流的云原生監控告警系統。

Grafana是用于可視化大型測量數據的開源程序，它提供了強大和優雅的方式去創建、共享、瀏覽數據。Dashboard中顯示了你不同metric數據源中的數據。

今天，我們就來看下怎么從零將Prometheus結合Grafana部署起來

一、部署prometheus監控服務器：

1. 安裝監控服務器
2. 修改配置文件
3. 編寫service文件，管理服務
4. 查看監控?cái)?shù)據

1、環境準備：

實驗需要2臺虛擬機，主機信息下表所示：所有主機系統均為centos7，需要提前配置IP、主機名、系統YUM源；（網卡名稱僅供參考，不能照抄）

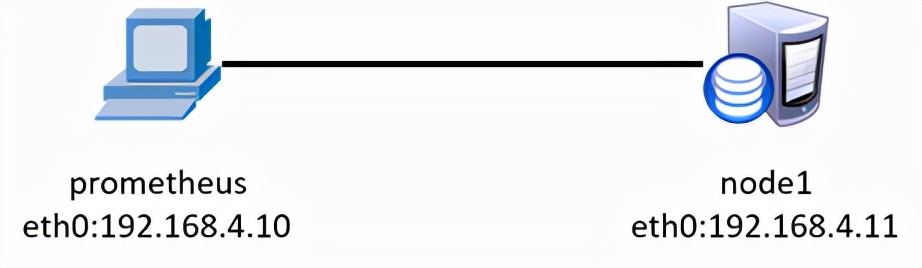

實驗拓?fù)淙缦聢D所示：

2、安裝步驟

步驟如下：

步驟一：安裝監控軟件（192.168.4.10主機操作）

1）安裝軟件：

tar -xf prometheus-2.17.2.linux-386.tar.gz
ls
mv prometheus-2.17.2.linux-386 /usr/local/prometheus
ls /usr/local/prometheus/

2）修改prometheus配置文件，修改最后一行，將IP地址改為本機IP

vim /usr/local/prometheus/prometheus.yml
static_configs:
- targets: ['192.168.4.10:9090']

檢查配置配置文件是否有語法錯誤

/usr/local/prometheus/promtool check config /usr/local/prometheus/prometheus.yml

3）編寫服務service文件，使用systemd管理服務

vim /usr/lib/systemd/system/prometheus.service
[Unit]
Description=Prometheus Monitoring System
Documentation=Prometheus Monitoring System
[Service]
ExecStart=/usr/local/prometheus/prometheus --config.file=/usr/local/prometheus/prometheus.yml
[Install]
WantedBy=multi-user.target

設置服務器開機自啟動服務，并立刻啟動該服務

systemctl  enable prometheus.service --now

4）設置防火墻、SELinux（如果已經關閉則可以忽略此步驟）

firewall-cmd --set-default-zone=trusted
setenforce 0
sed -i '/SELINUX/s/enforcing/permissive/' /etc/selinux/config

步驟二：查看監控控制臺

1）查看監控主機、監控?cái)?shù)據。

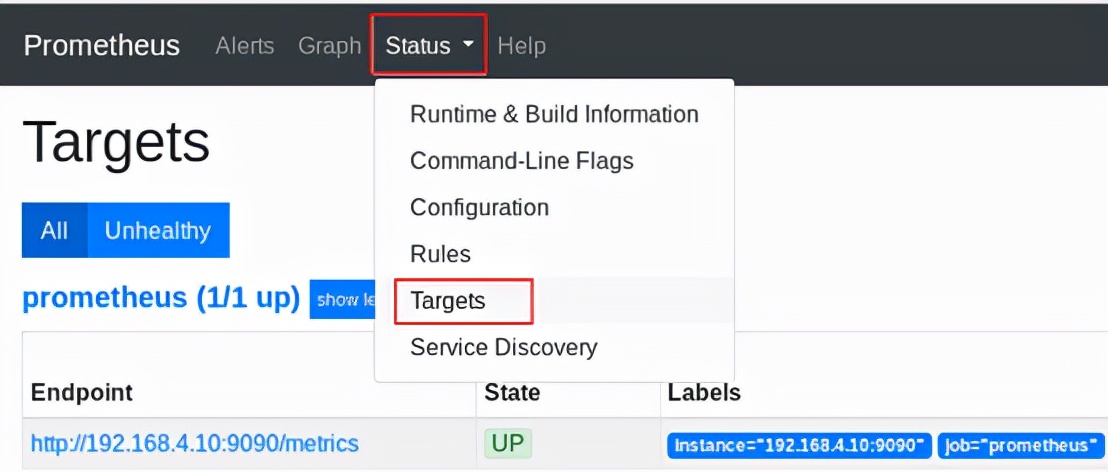

使用瀏覽器firefox或者google-chrome訪問http://192.168.4.10:9090。查看監控主機，點擊"Status" -- "Targets" 查看主機，效果如圖所示：

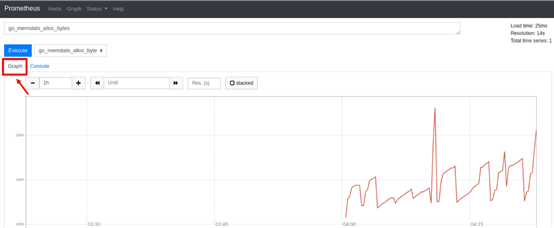

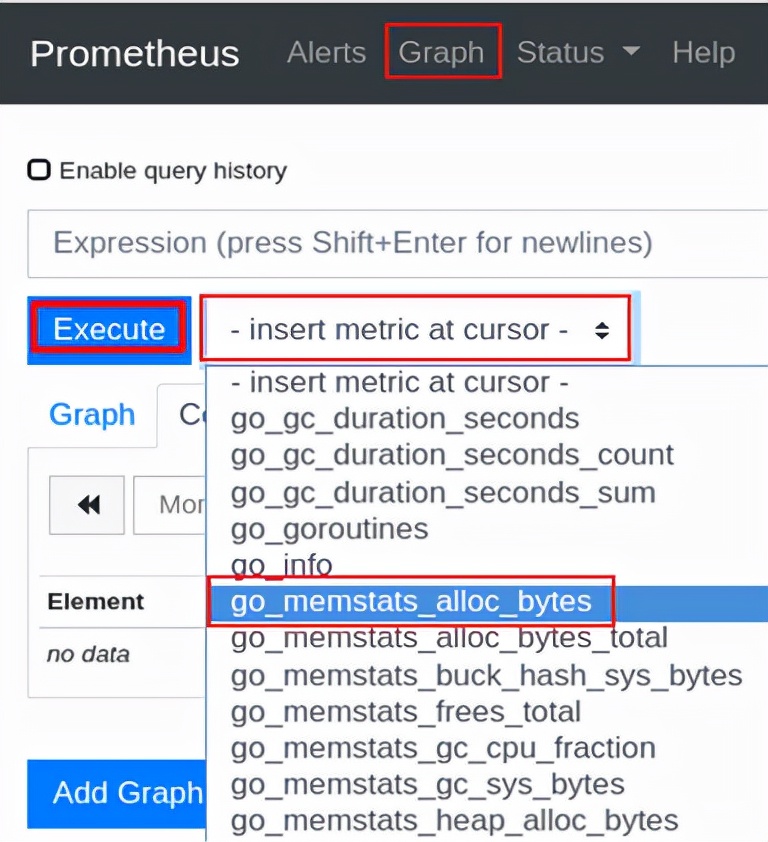

查看具體監控?cái)?shù)據，點擊"Graph"，選擇監控?cái)?shù)據，如go_memstats_alloc_bytes，點擊《Execute》效果如圖所示：

查看監控?cái)?shù)據對應的監控圖形，效果如圖所示:

二、配置Prometheus被監控端主機

1. 安裝被監控端軟件
2. 編寫service文件
3. 修改監控服務器配置文件
4. 查看監控?cái)?shù)據

步驟如下：
步驟一：部署被控制端export

1）安裝軟件（192.168.4.11主機操作）

tar -xf node_exporter-1.0.0-rc.0.linux-amd64.tar.gz
ls
mv node_exporter-1.0.0-rc.0.linux-amd64 /usr/local/node_exporter
ls /usr/local/node_exporter

2）編寫服務service文件（192.168.4.11主機操作）

vim /usr/lib/systemd/system/node_exporter.service
[Unit]
Description=node_exporter
After=network.target
[Service]
Type=simple
ExecStart=/usr/local/node_exporter/node_exporter
[Install]
WantedBy=multi-user.target

systemctl  enable node_exporter –now

3）設置防火墻、SELinux（如果已經關閉則可以忽略此步驟）

firewall-cmd --set-default-zone=trusted
setenforce 0
sed -i '/SELINUX/s/enforcing/permissive/' /etc/selinux/config

4）修改監控服務器配置文件（192.168.4.10主機操作）。

參考配置文件最后的模板，在文件末尾添加3行新內容，具體內容如下：

vim /usr/local/prometheus/prometheus.yml
scrape_configs:
- job_name: 'prometheus'
static_configs:
- targets: ['192.168.4.10:9090']
- job_name: 'node1'                    #監控任務取任意名稱
static_configs:
- targets: ['192.168.4.11:9100']    #被監控端主機和端口

systemctl  restart prometheus.service

5）查看監控主機、監控?cái)?shù)據

使用瀏覽器訪問http://192.168.4.10:9090。

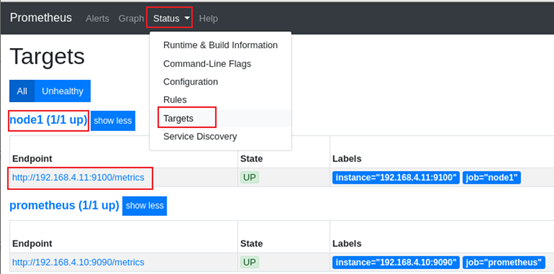

查看監控主機列表，如圖所示：

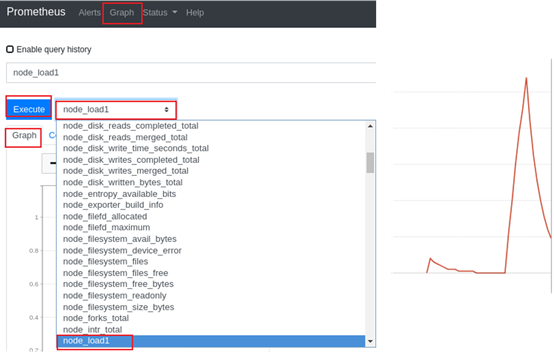

查看主機CPU監控?cái)?shù)據，如圖所示：

三、grafana可視化監控?cái)?shù)據，配置grafana實現數據可視化效果

1. 安裝Grafana
2. 修改grafana配置
3. 導入可視化模板
4. 查看監控圖表

步驟如下：

步驟一：安裝部署grafana（192.168.4.10主機操作）

1）安裝軟件：

cd prometheus_soft/
yum -y install grafana-6.7.3-1.x86_64.rpm

設置grafana服務為開機自啟動服務，并立刻啟動該服務：

systemctl enable grafana-server.service --now

提示：grafana默認啟動的是3000端口。

2）重置登錄密碼

默認用戶名和密碼都是：admin。

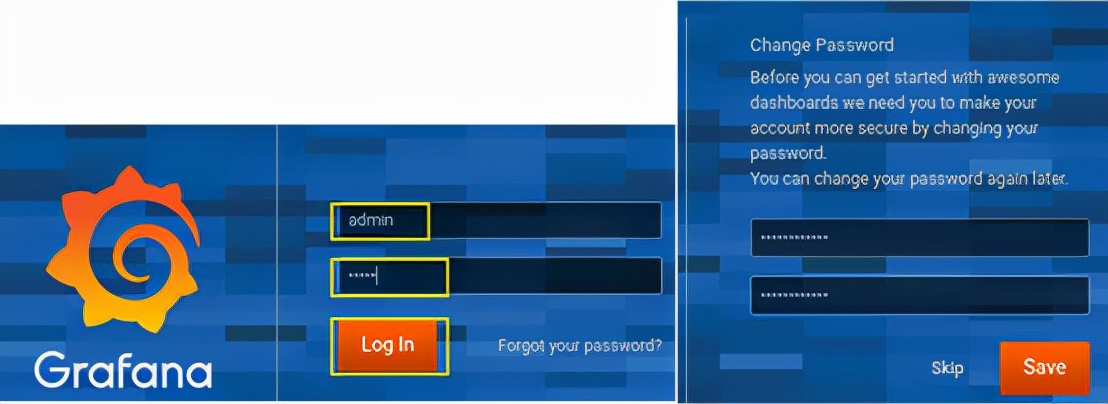

重置密碼效果如圖所示：

附加知識：

有些瀏覽器問題，可能無法重置密碼，如果無法重置密碼，則可以設置grafana允許匿名登錄，具體操作如下（非必要，不要執行如下操作）：

vim /etc/grafana/grafana.ini
[auth.anonymous]
enabled = true
org_role = Admin
systemctl restart grafana-server.service

步驟二：配置Grafana

瀏覽器訪問Grafana控制臺，http://192.168.4.10:3000

1）添加數據源

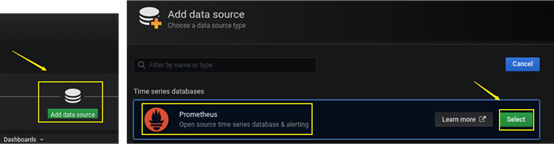

Grafana可以將數據圖形化，那么數據從哪里來呢？點擊"Add data source"，選擇從Prometheus獲取數據。

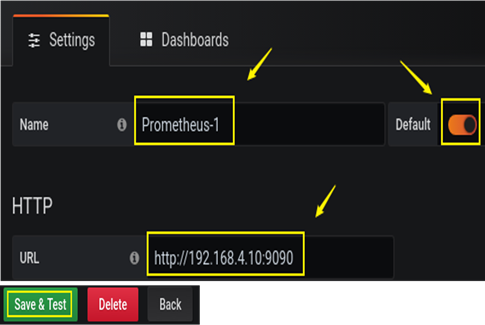

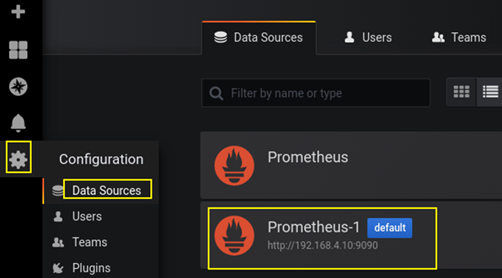

填寫Prometheus基本信息，效果如圖所示:

2）導入可視化模板

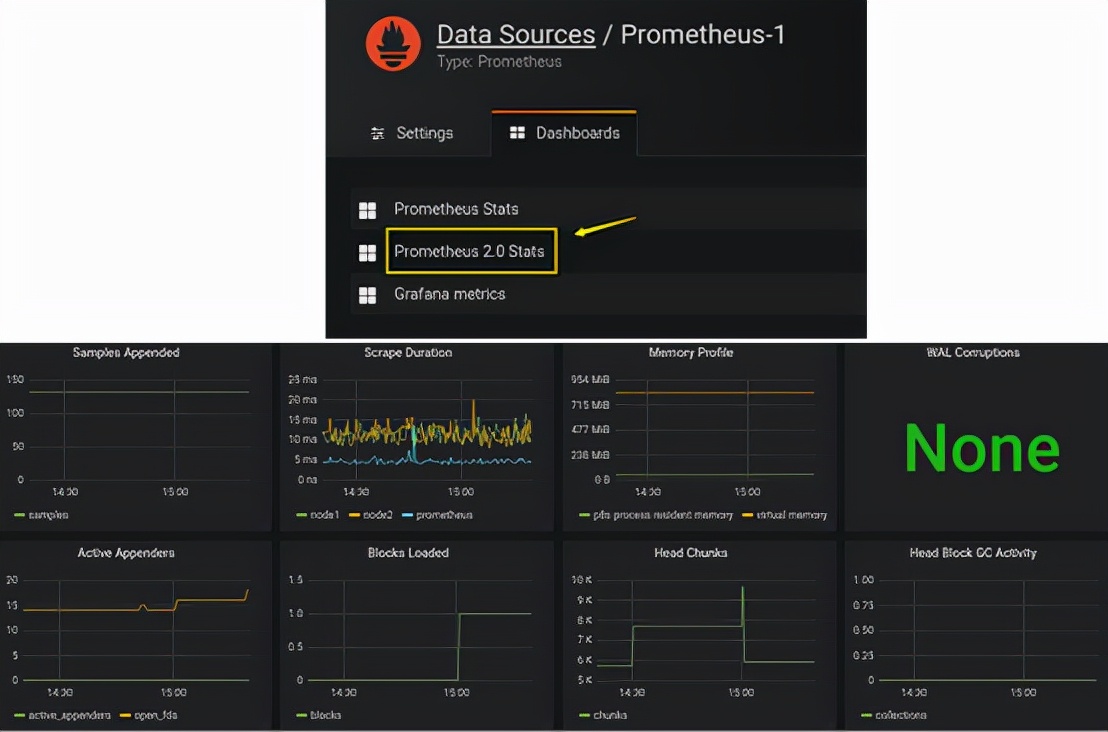

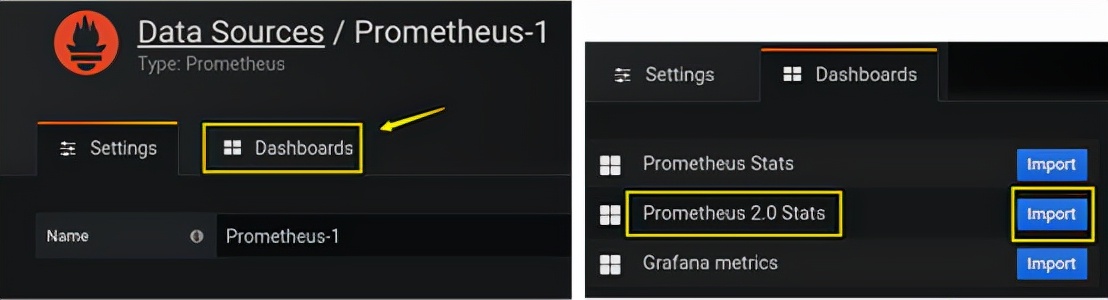

使用不同的可視化模板就可以將不同的數據進行圖形化展示，下面導入prometheus圖形化模板，效果如下面截圖所示，選擇 "Prometheus 2.0 Stats"。

查看監控效果如圖所示:

步驟二：查看被監控主機的系統信息

1）導入主機監控的可視化模板（node_exporter模板）

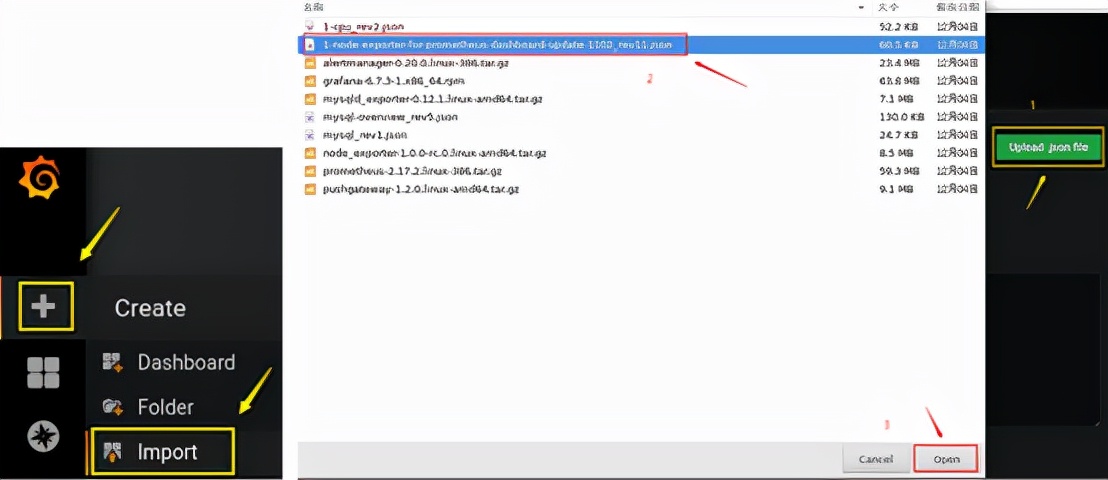

模板文件在在第二階段素材prometheus_soft.tar.gz中有提供。添加效果如下圖所示：

2）選擇數據源

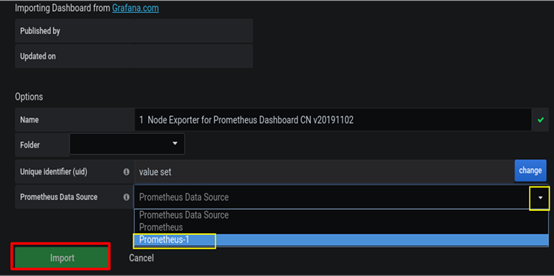

導入監控主機的可視化模板后，我們就可以查看主機的監控圖形了，但是這個圖形的數據從哪里獲取呢，需要設置prometheus為數據源，效果如圖所示。

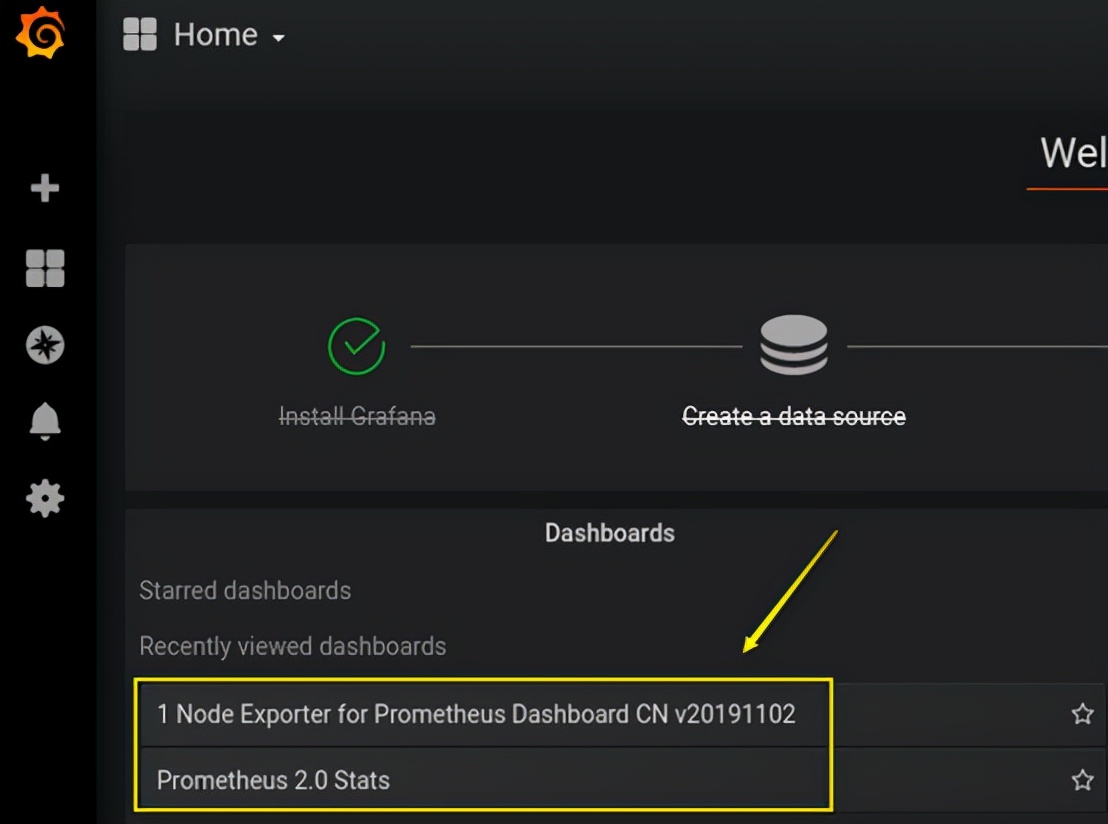

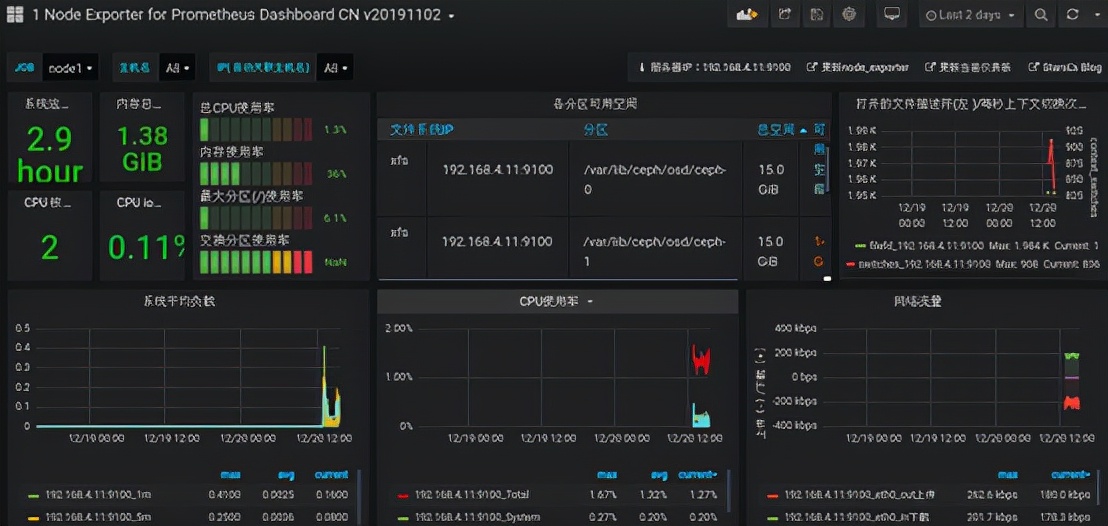

返回Grafana首頁，查看監控圖形，效果如圖所示。

四、監控?cái)?shù)據庫

使用prometheus監控MariaDB數據庫：

1. 安裝數據庫
2. 安裝數據庫exporter
3. 配置數據庫賬戶和密碼
4. 導入監控模板

步驟如下：

步驟一：安裝MariaDB（被監控主機192.168.4.11操作）

1）安裝軟件,啟動服務

yum -y install mariadb-server
systemctl enable  mariadb --now

2）創建數據庫賬戶，配置密碼

監控?cái)?shù)據庫，需要?jiǎng)?chuàng)建一個對數據庫有權限的賬戶并配置密碼。

MySQL
> grant all on *.* to 'jerry'@'127.0.0.1' identified by '123';
> exit

備注：創建用戶jerry，該用戶可以從本機127.0.0.1登錄服務器，該用戶的密碼為123。

步驟二：安裝配置導出器(exporter)

1）安裝mysqld_exporter導出器（被監控主機192.168.4.11操作）

tar -xf mysqld_exporter-0.12.1.linux-amd64.tar.gz
mv mysqld_exporter-0.12.1.linux-amd64 /usr/local/mysqld_exporter
vim /usr/local/mysqld_exporter/.my.cnf
[client]
host=127.0.0.1
port=3306
user=jerry
password=123

備注：創建數據庫配置文件.my.cnf，到時mysqld_exporter自動讀取配置文件，使用配置文件用的賬戶和密碼信息訪問數據庫，獲取數據庫監控信息。

2）編寫服務service文件，默認端口為9104（被監控主機192.168.4.11操作）

vim /usr/lib/systemd/system/mysqld_exporter.service
[Unit]
Description=node_exporter
After=network.target
[Service]
ExecStart=/usr/local/mysqld_exporter/mysqld_exporter
--config.my-cnf=/usr/local/mysqld_exporter/.my.cnf
[Install]
WantedBy=multi-user.target

systemctl enable mysqld_exporter --now

3）修改監控服務器配置文件（192.168.4.10主機操作）。
參考原文的配置模板，最文件最后手動添加如下3行內容，修改后重啟服務

vim /usr/local/prometheus/prometheus.yml
scrape_configs:
… …
- job_name: 'mysql'                    #監控任務的名稱
static_configs:
- targets: ['192.168.4.11:9104']    #被監控主機IP和端口

systemctl restart prometheus.service

步驟三：配置Grafana可視化

1）查看監控主機（瀏覽器訪問http://192.168.4.10:9090）。

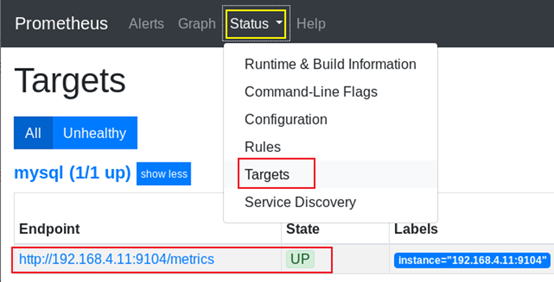

查看prometheus是否已經識別到MariaDB數據庫主機，效果如圖所示：

2）訪問Grafana導入數據庫可視化模板（瀏覽器訪問http://192.168.4.10:3000）。

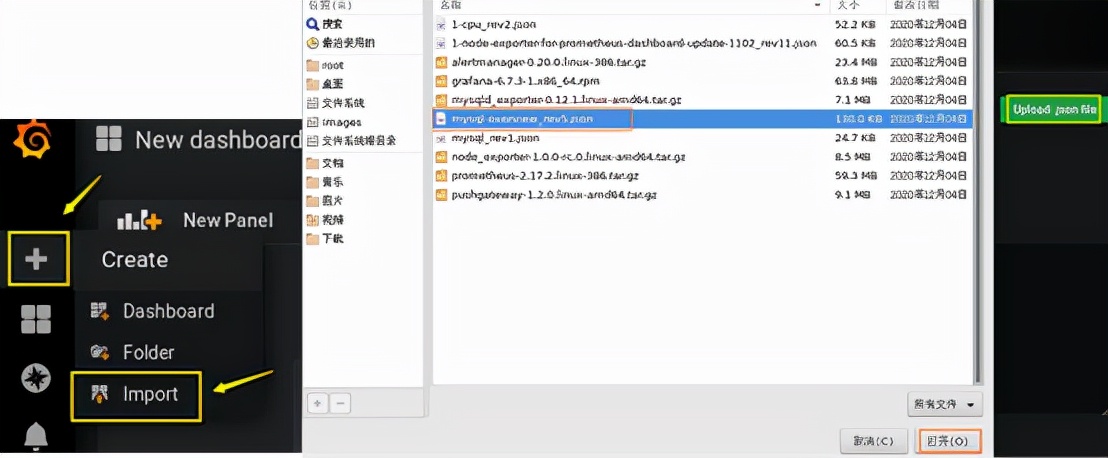

導入數據庫可視化模板，效果如圖所示：

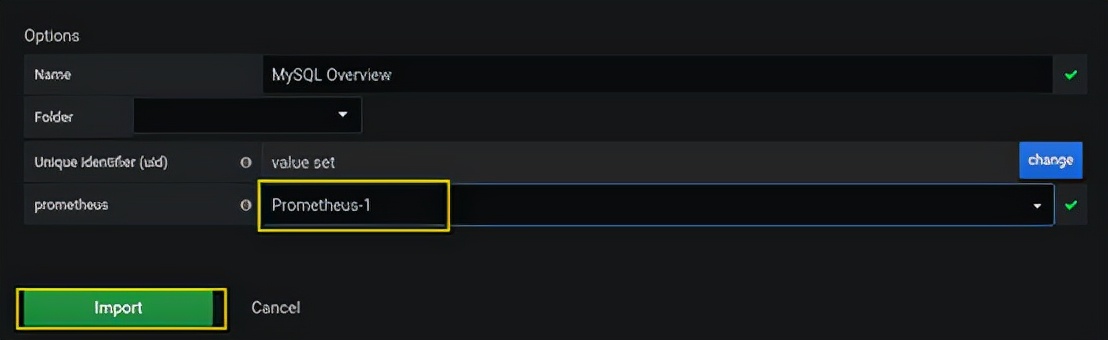

設置數據源，數據來源于Prometheus，效果如圖所示：

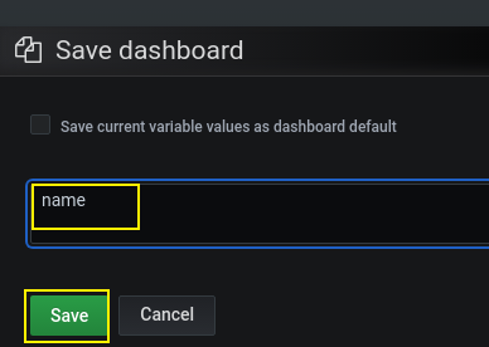

如果離開監控圖形時提示保存監控圖形，可以任意輸入名稱即可，如圖-20所示：
