電腦主板內部接口
上次給大家介紹了電腦主板外部接口，這次主要講講電腦主板的內部接口.大家都知道，電腦的核心部件那就是CPU,當認不讓了。一塊小小的芯片，就能指揮整個電腦的工作，可見重要性。但是，如果沒通電，豈不也是廢鐵一塊了。CPU這位大佬，由于威嚴太高，沒有幾個接口與它平等相處，也就內存與PCIE接口與CPU合得來了！

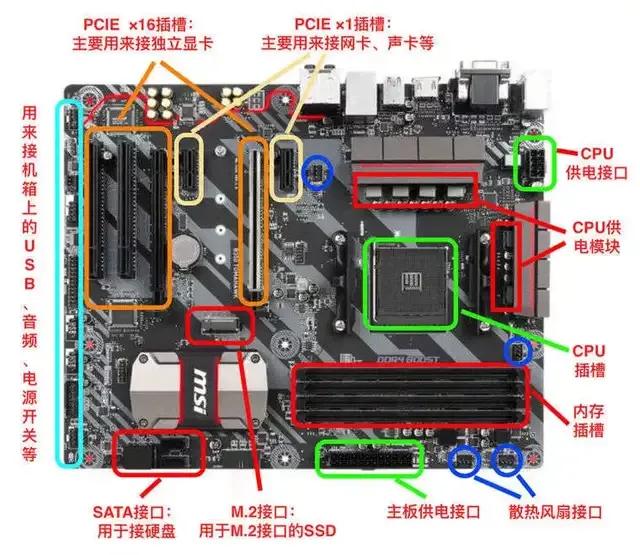

好了，不開玩笑了。我將內部接口分為三個部分：供電接口，數據接口，跳線控制接口。而數據接口，又按與CPU的連接方式，分為直連的高速通道和間連的低速通道接口。
一.供電接口

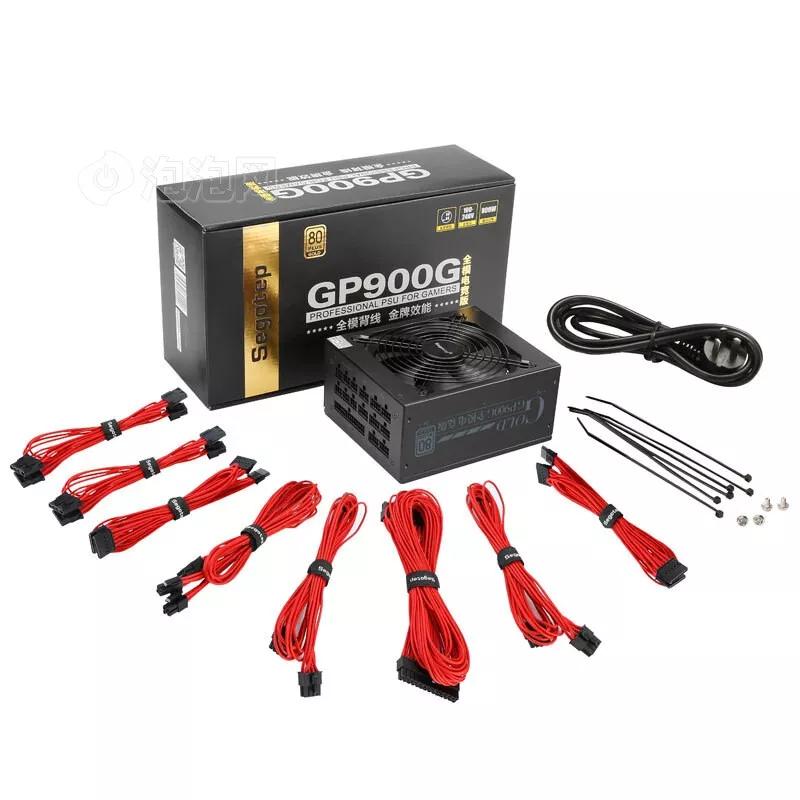

電源與電源接口線

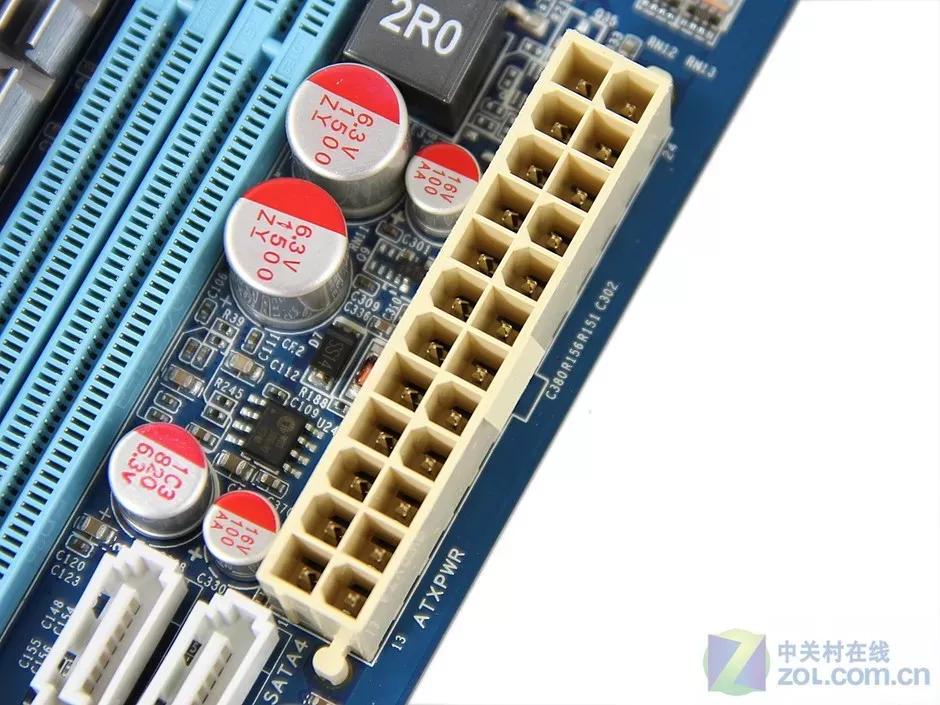

主板供電接口：
主板供電接口
功能：電源向主板供電.
種類：一般為20pin或24pin（20+4）.
特點：若接口少于接頭，接頭是可拆御式，可自行將多余接頭御下，不影響供電.
CP∪供電接口：

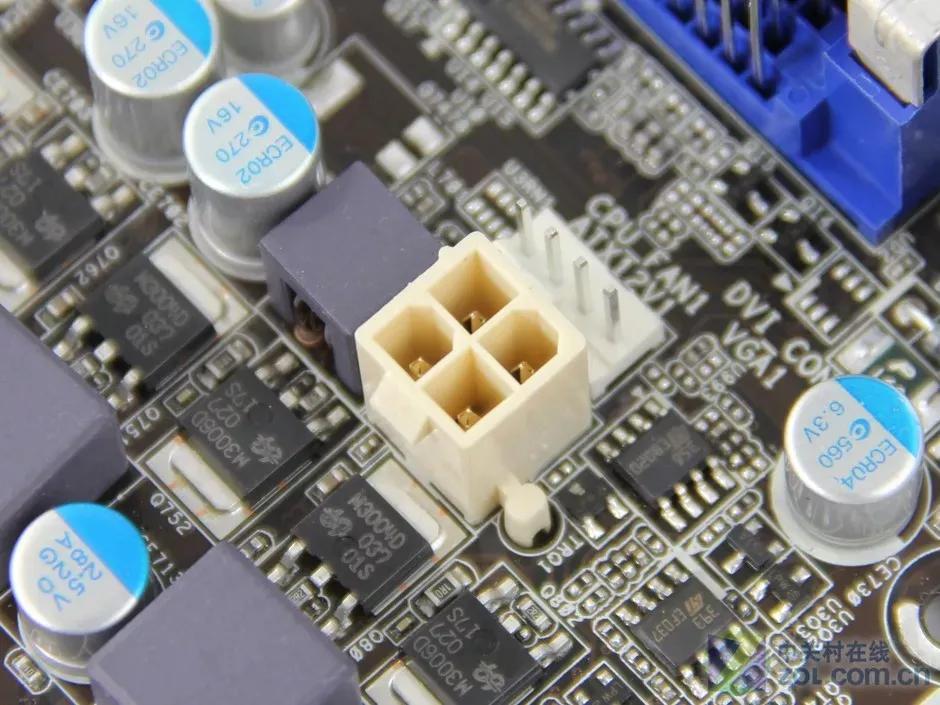

CPU供電4pin接口

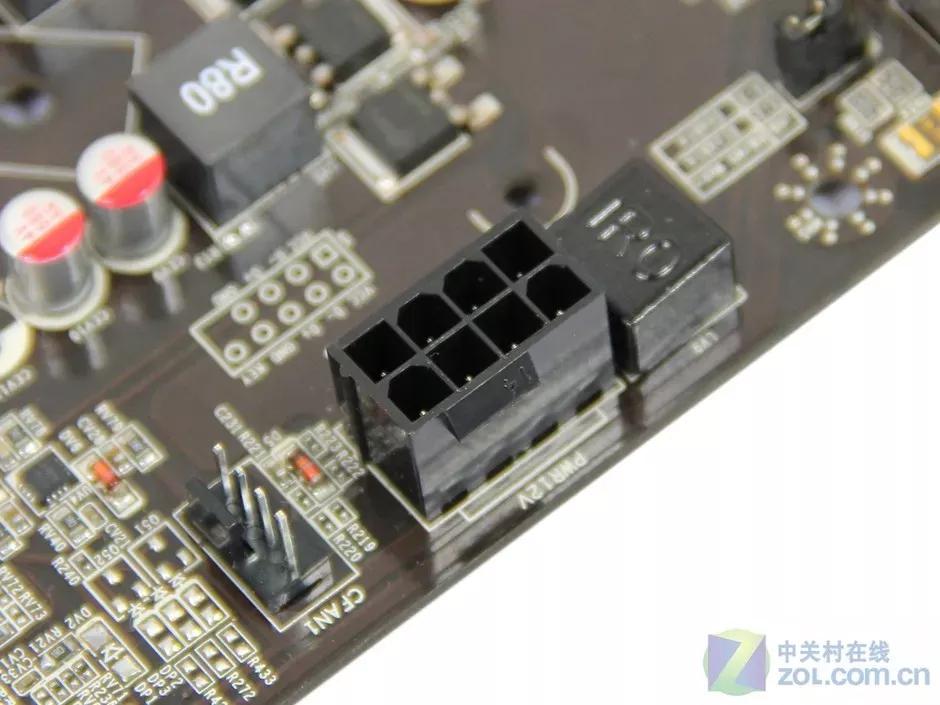

CPU供電8pin接口
功能：電源向CPU供電.
種類：一般為4pin，6pin，8pin.
特點：若接口少于接頭，接頭是可拆御式，可自行將多余接頭御下，不影響供電.

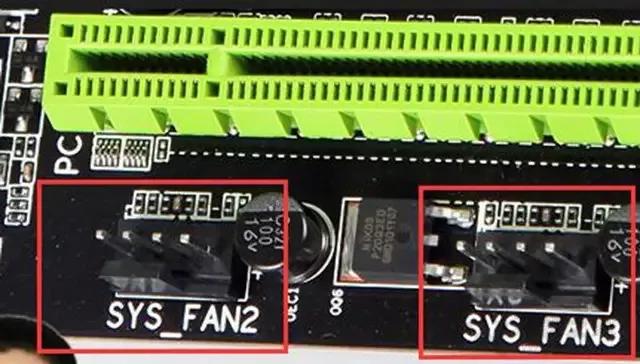

風扇供電接口：
風扇供電4針接口
功能：主板向風扇供電.
種類：有CPU風扇接口（CPU FAN）， 系統風扇（SYS FAN）或CHA FAN.
特點：一般為3針或4針，4針的接口可控速.
二.數據接口：

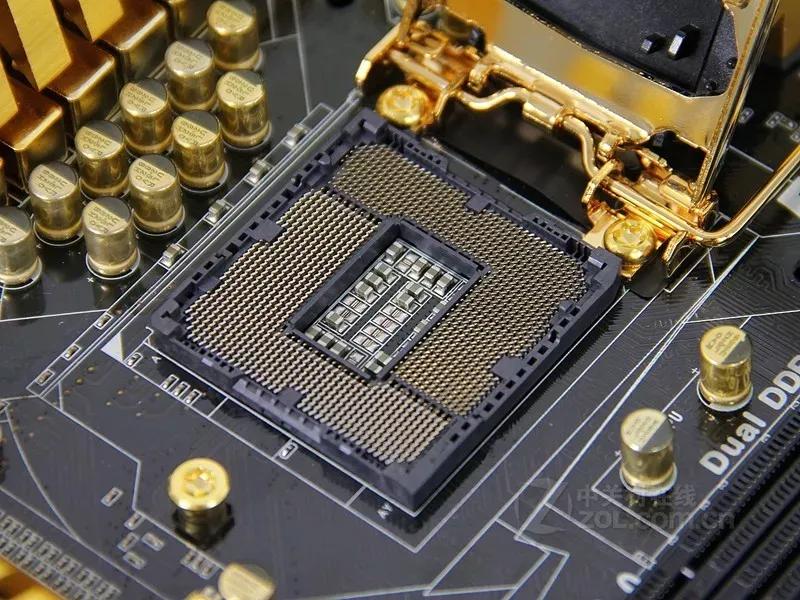

CPU插槽：
功能：固定并連接CPU處理器，是其它硬件與CPU連接與通訊的樞紐.

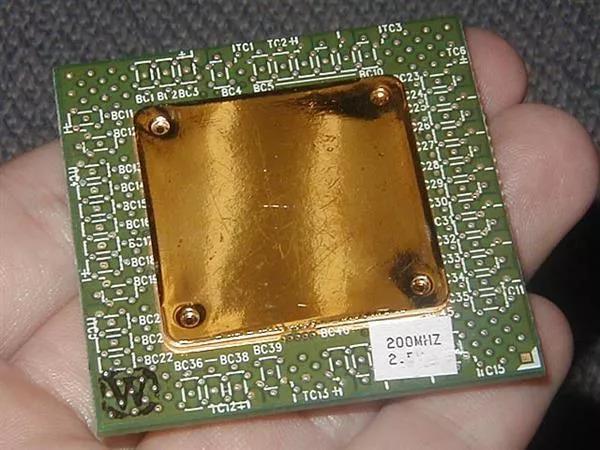

種類：封裝形式
LGA：底座帶插針

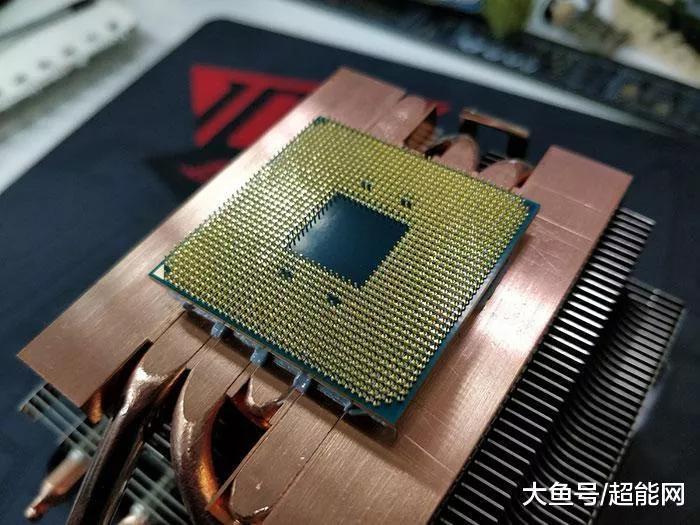

PGA：底座帶柵格
BGA：CPU被焊死
特點：
①Intel主要以帶針腳（CPU不帶針腳）的插槽為主，AMD主要以不帶針腳（CPU帶針腳）的插槽為主.
②CPU要與接口兼容.不同封裝形式不兼容，相同封裝形式也不一定兼容，主要看主板支持。

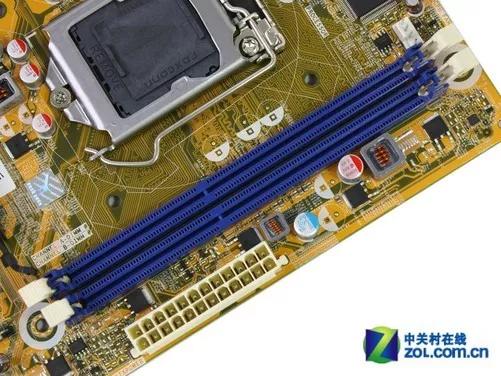

內存接囗：
內存接口
功能：插接內存條，與其它硬件進行數據傳輸.
種類：比較常見的接口有 DDR2,DDR3,DDR4.
特點：內存條要與內存接口匹配
PCIE接口：

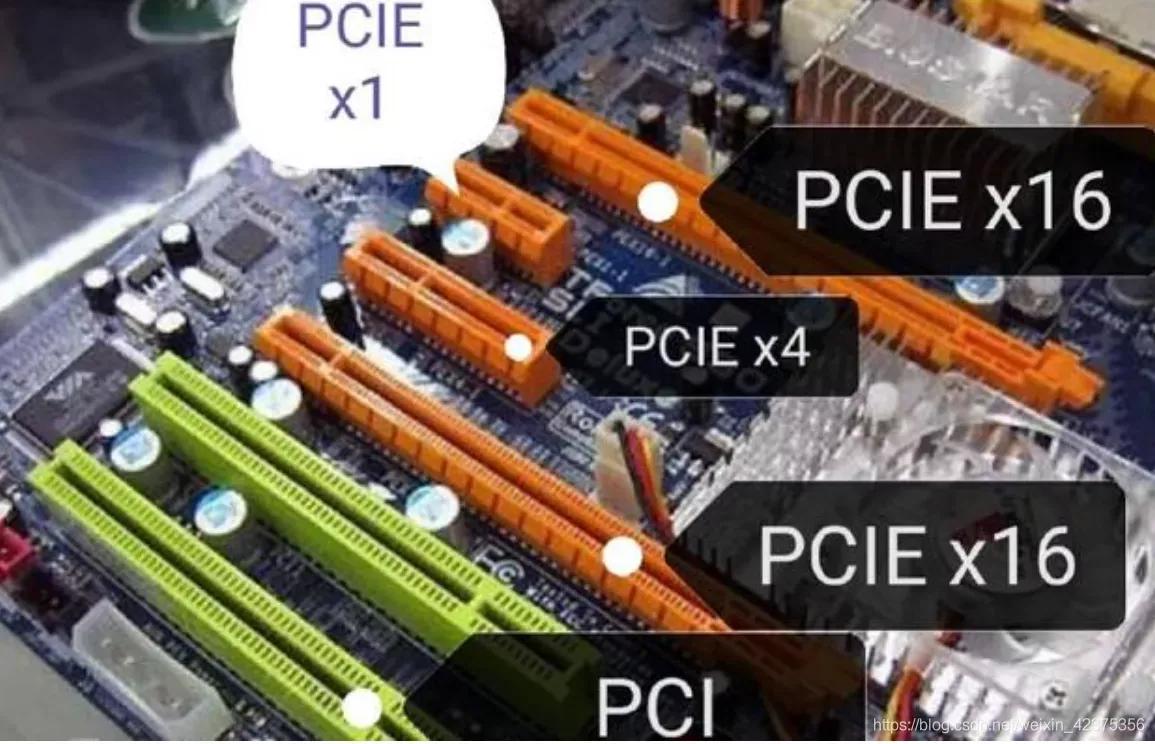

PCIE接口

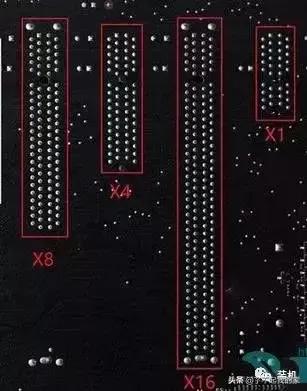

PCIE從背面區分
功能：與CPU直接傳輸數據，傳輸速率很快.
種類：一般分為x1,x4,x8,x16，而且還分版本：現在主要是3.0，4.0，5.0版本為主.
特點：傳輸速率與版本和×后的通道數成正比，但需要CPU和主板的支持.一般為黑色.
PCIE__x16，主要接顯卡.
顯卡接口：
功能：當CPU無核顯或核顯處理能力不足時，就要安裝獨立顯卡，以提高圖形圖像處理能力.
種類：ISA，PCI，AGP，PCIE
特點：目前主流是PCIE X16接口，
現在多插在PCIE接口上，也有獨立供電的顯卡，由電源供電.
固態硬盤接口：
M.2接口

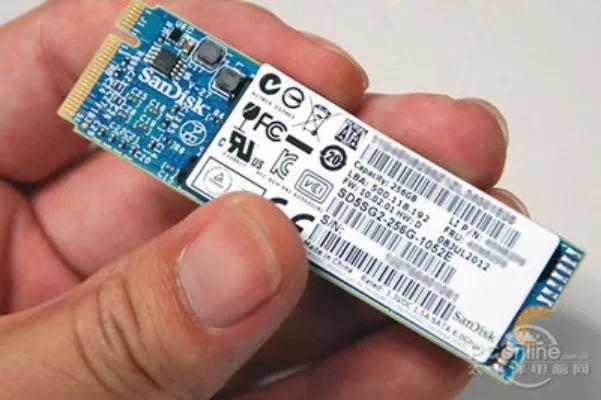

M.2固態硬盤
功能：安裝固態硬盤.
種類：主要分為M.2接口和SATA接口
特點：M.2硬盤接主板上的M.2接口，因與CPU直接數據通訊，傳輸速率更快.
SATA硬盤接在主板外部，同機械硬盤一樣的插接，不能直接訪問CPU.

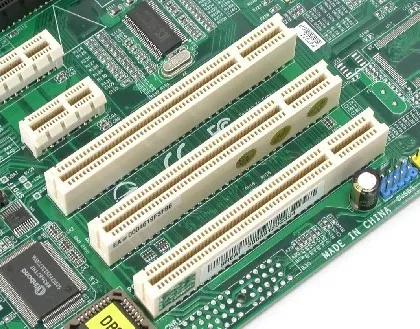

PCI接口：主板的主要擴展插槽.
PCI接口
功能： 通過插接不同旳擴展卡，可以獲得目前電腦能實現的幾乎所有外接功能.
種類：主要以32位位寬和64位位寬為主.
特點：速率比不上PCIE接口，目前主要作擴展功能用.顏色一般為乳白色.

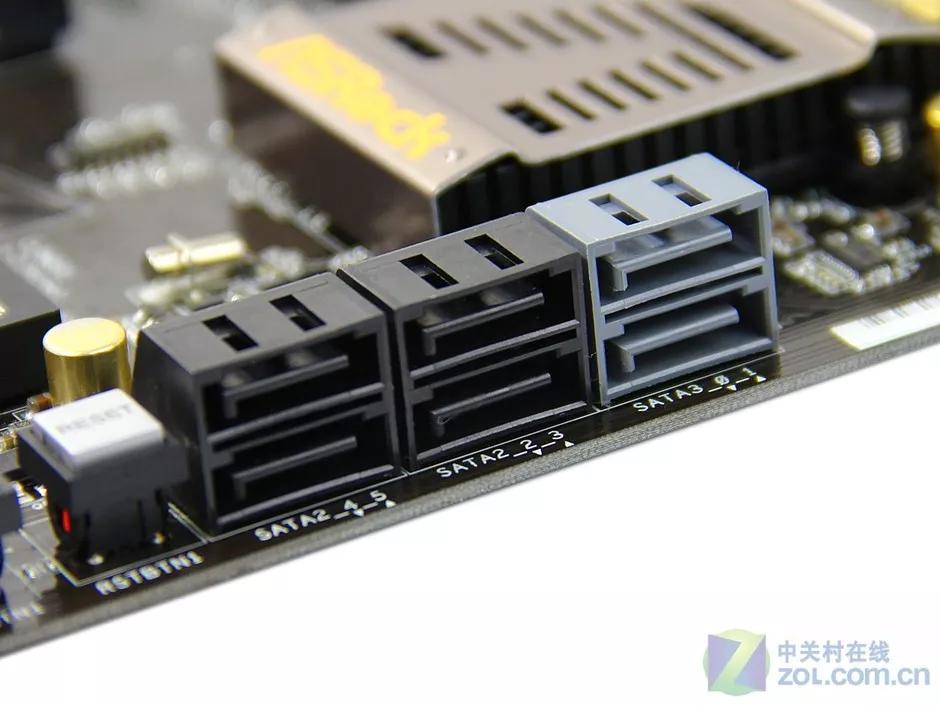

SATA接口：
SATA接口
功能：用作主板和大量存儲設備之間的數據傳輸.如：光盤、硬盤等.
種類：主要以SATA2.0和SATA3.0為主
特點：特別通用，廉價.支持熱插拔，但讀寫速度慢.
三.跳線接口：內部接口與前面板接口或按鈕連接。

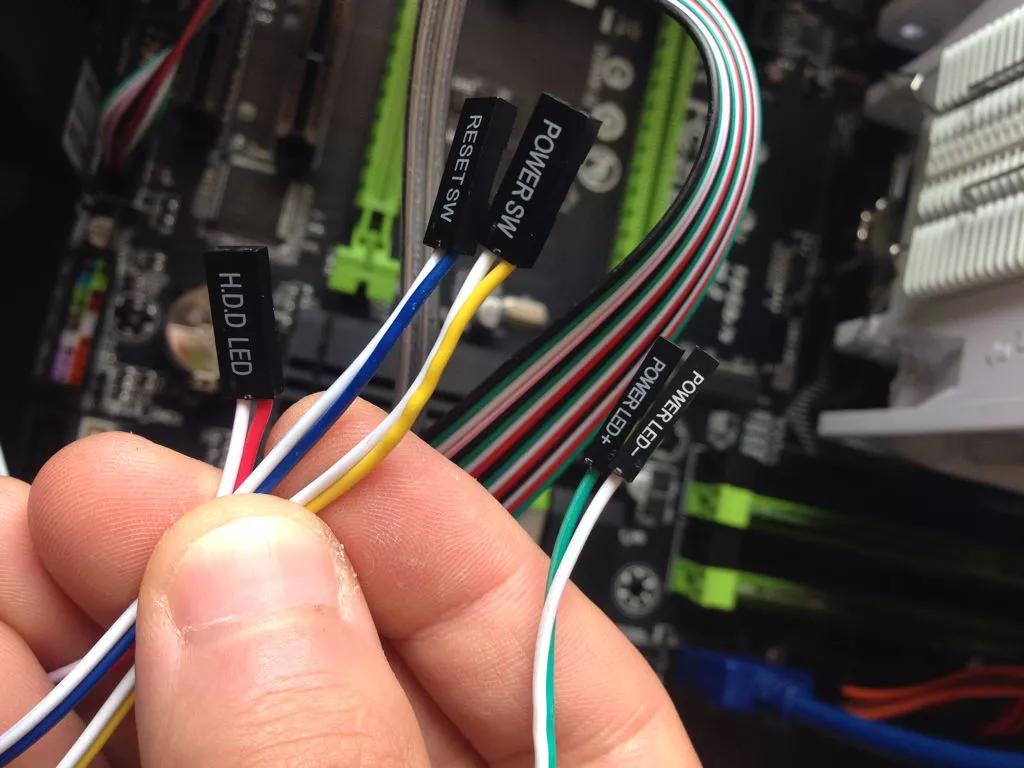

跳線接頭
開機按鈕：POWER SW
復位重啟按鈕：RESET SW
硬盤指示燈正極：HDD LED+
硬盤指示燈負極：HDD LED-
電源指示燈正極：POWER LED+
電源指示燈負極：POWER LED-
怎么連接跳線？
①找到主板的右下角.
②插開機安鈕和復位重啟不分正負極，可隨意插
③插硬盤燈和電源燈要分正負極，對號入坐，不可錯插.

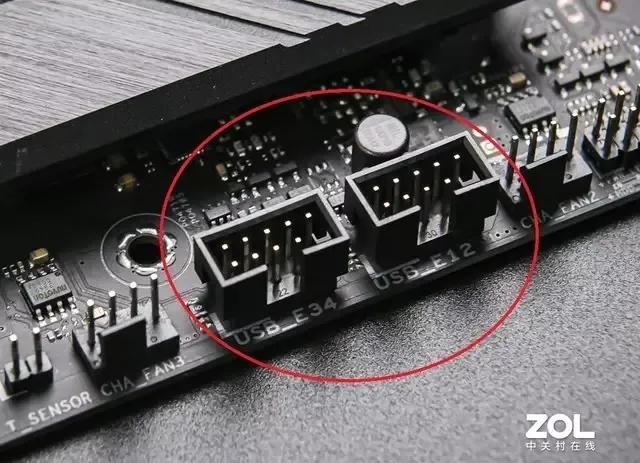

怎么連接USB 接頭？
①USB2.0接口：上5針下4針
②USB3.0接口：上9針下10針
③找到接口，有防呆口，對號入坐即可。
怎么連接外部音頻接口？
①找到內部音頻接口：主板左下方的聲卡系統附近.
②確認內音頻接口：上4針下5針.
③使用音頻線連接即可
好了，電腦主板內部接口就講到這里！
如果對電腦主板外部接口還不太熟悉的可以去我的上一篇看看.
