建模步驟

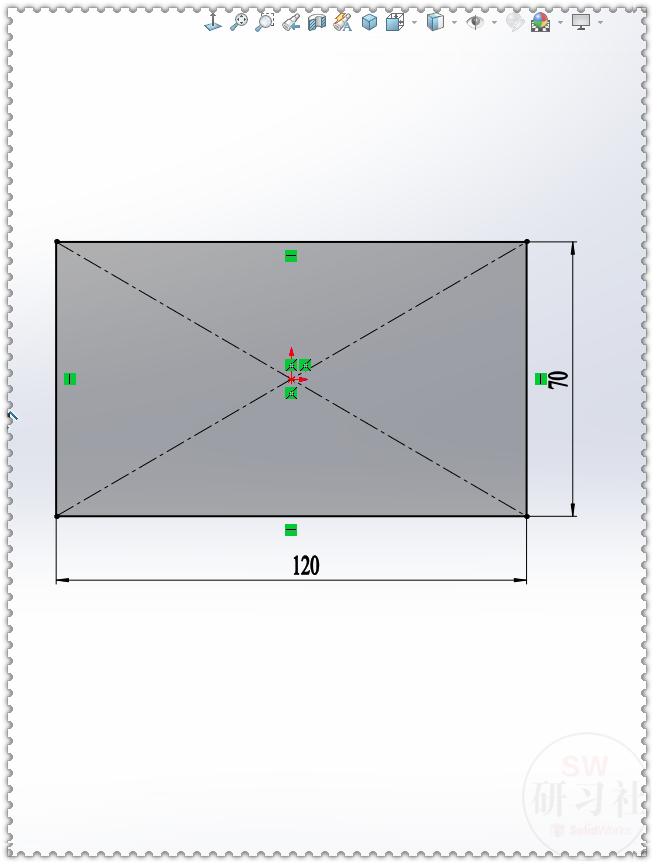

1.【上視基準面】畫一個中心矩形。

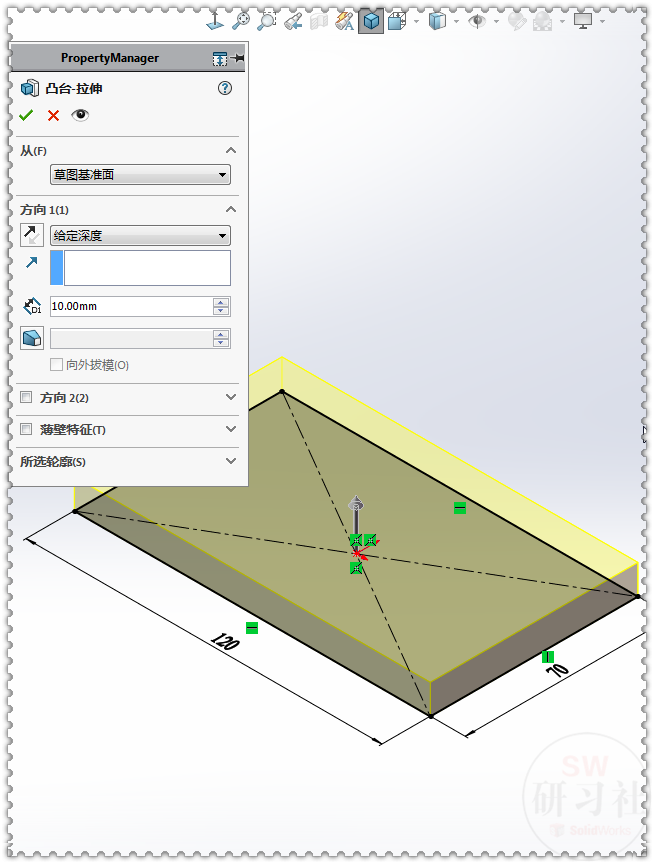

2.【拉伸凸臺】給定深度：10 。
2-1.【圓角】半徑：10 。

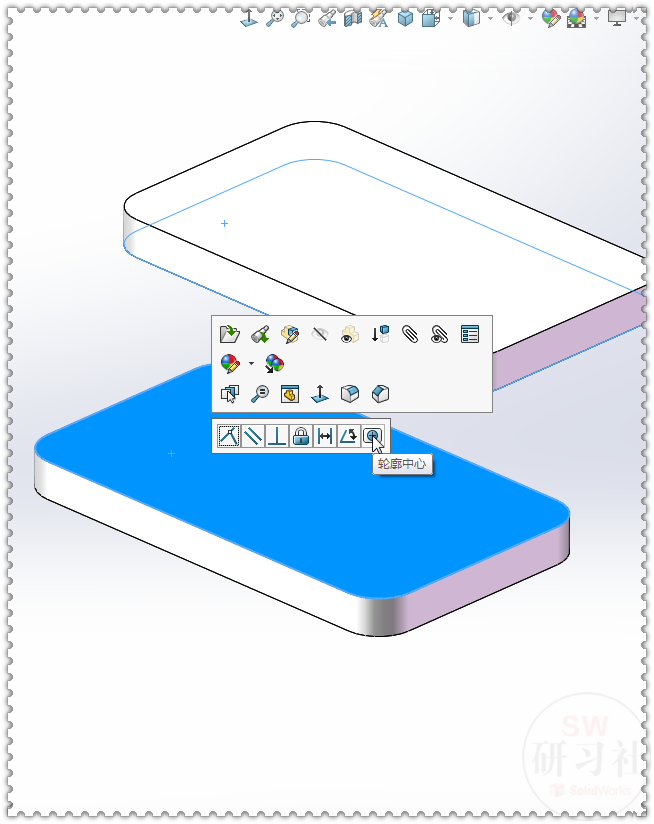

3.【裝配體】插入立方體，添加配合：輪廓中心。

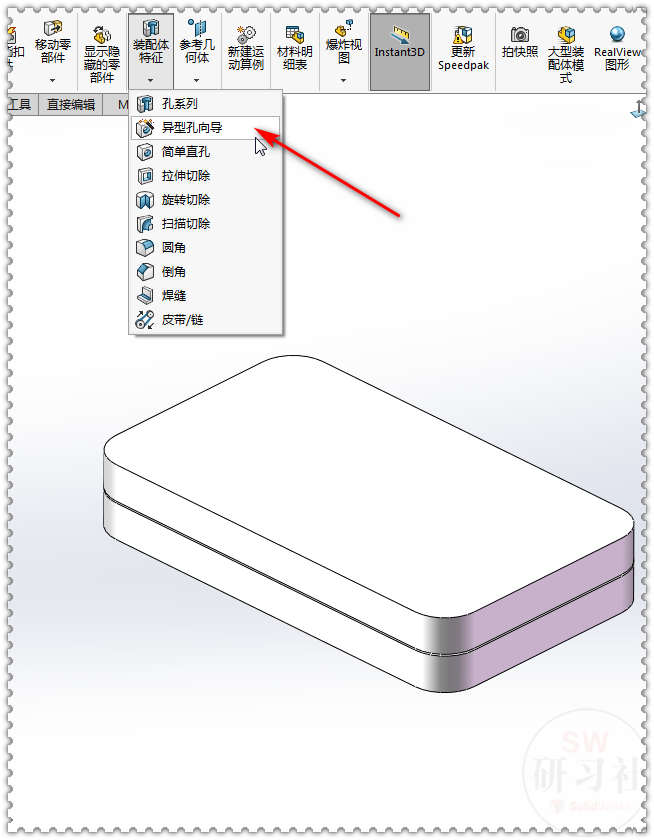

4.【裝配體特征】-【異型孔向?qū)А俊?/p>

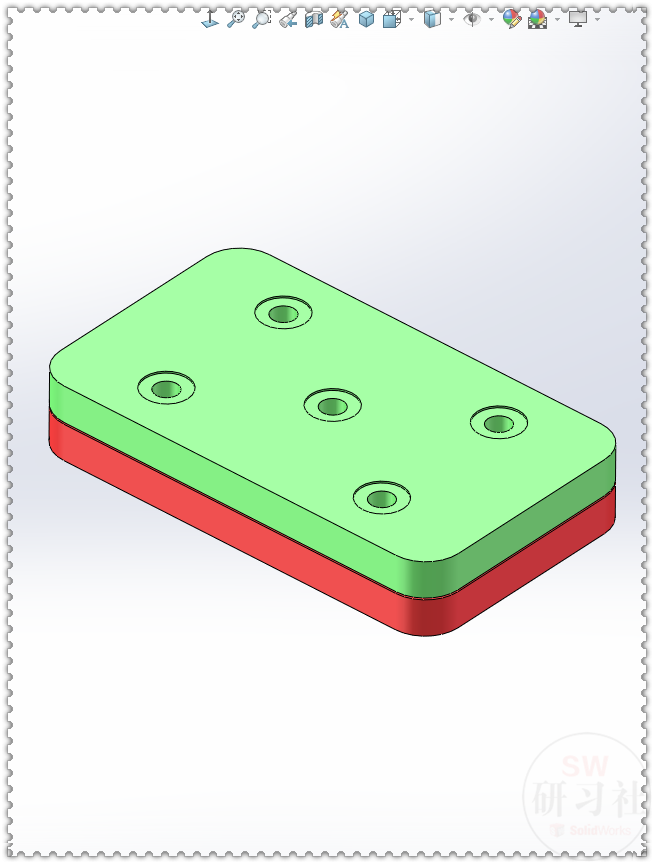

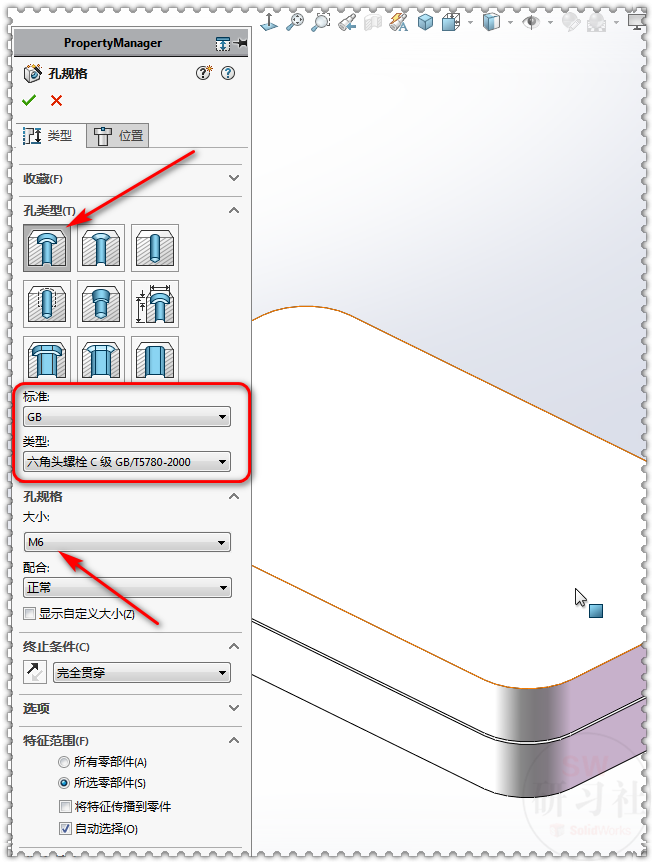

5.【異型孔向?qū)А靠最愋停褐纬令^孔；標準：GB，類型：T5780-2000；終止條件：完全貫穿。

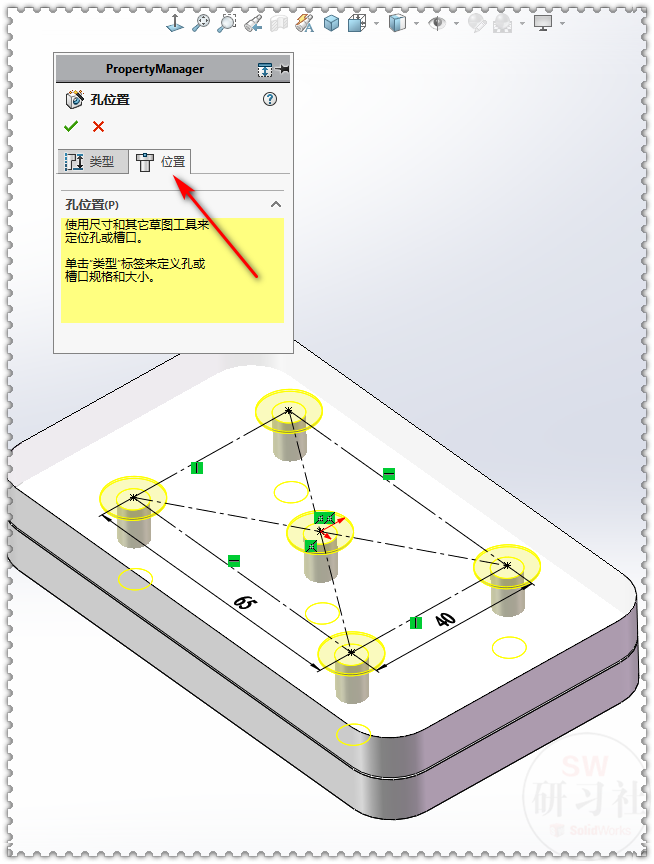

5-1.位置：點立方體頂面。
手動添加螺母

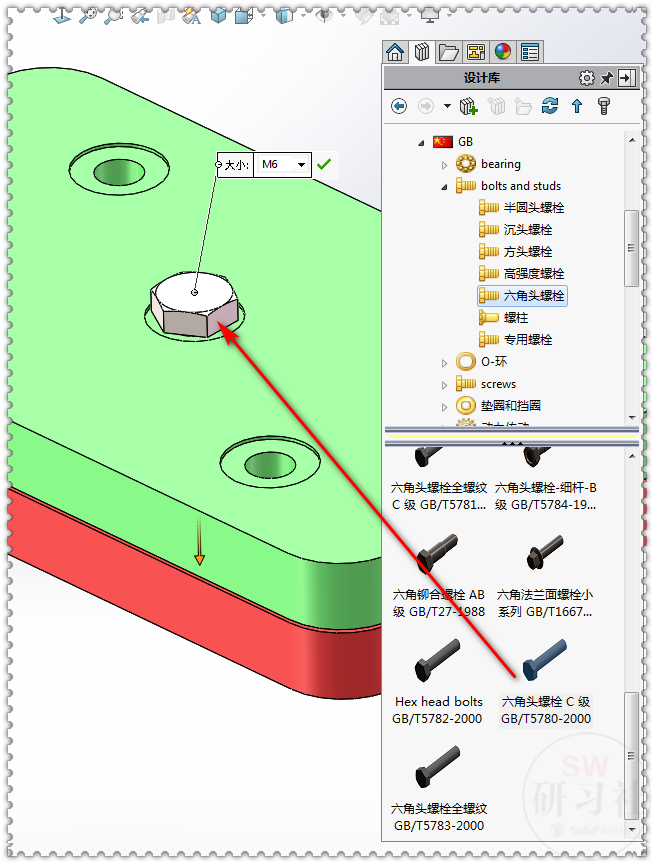

6.【設計庫】-【Toolbox】-【GB】-【六角頭螺栓】C級 GB/T5780-000，拖到孔上。

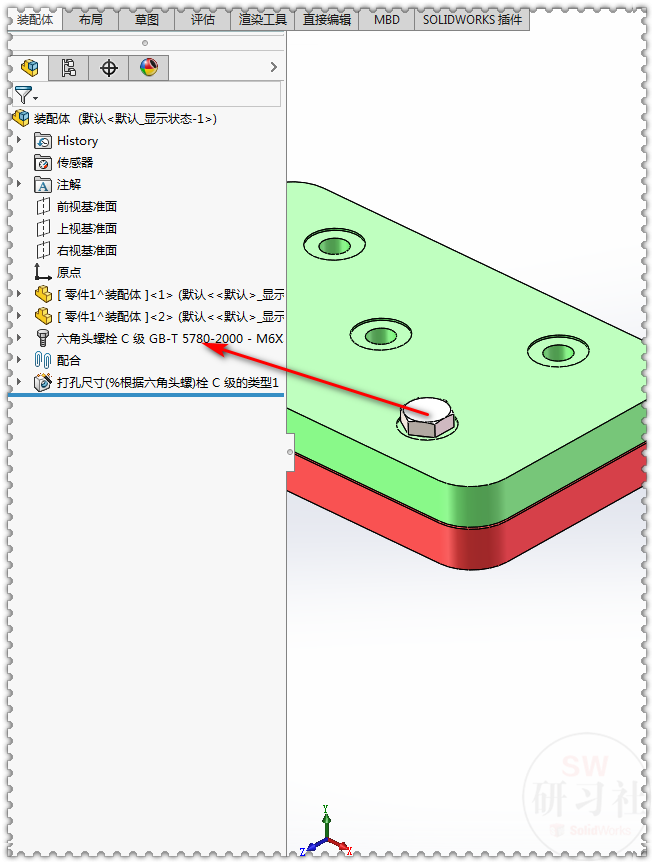

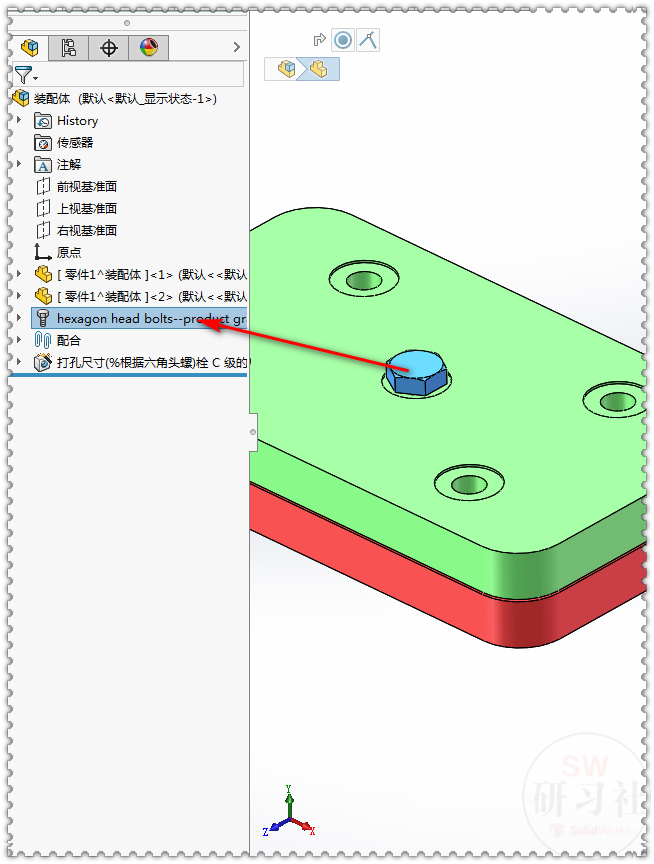

7.可是我們發現：【設計庫】里是中文名字、【設計樹】里卻是英文名字。（刪掉這顆螺栓）

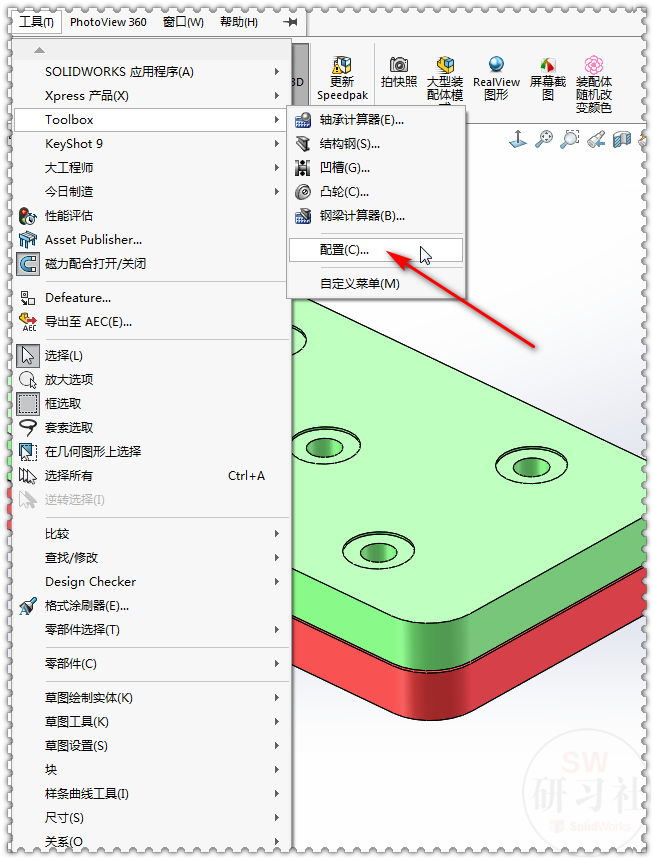

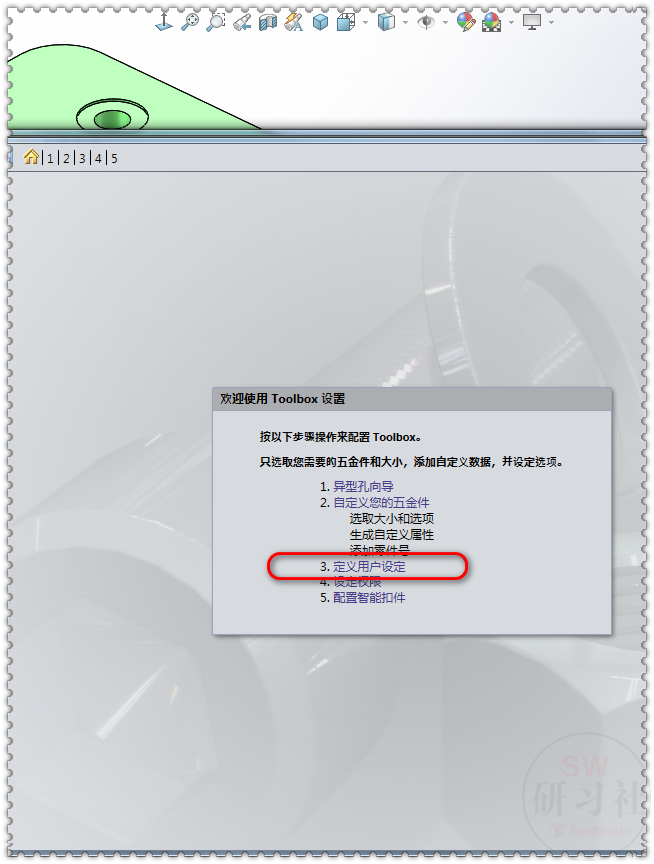

8.【工具】-【Toolbox】配置。
9.選擇：3.定義用戶設定。

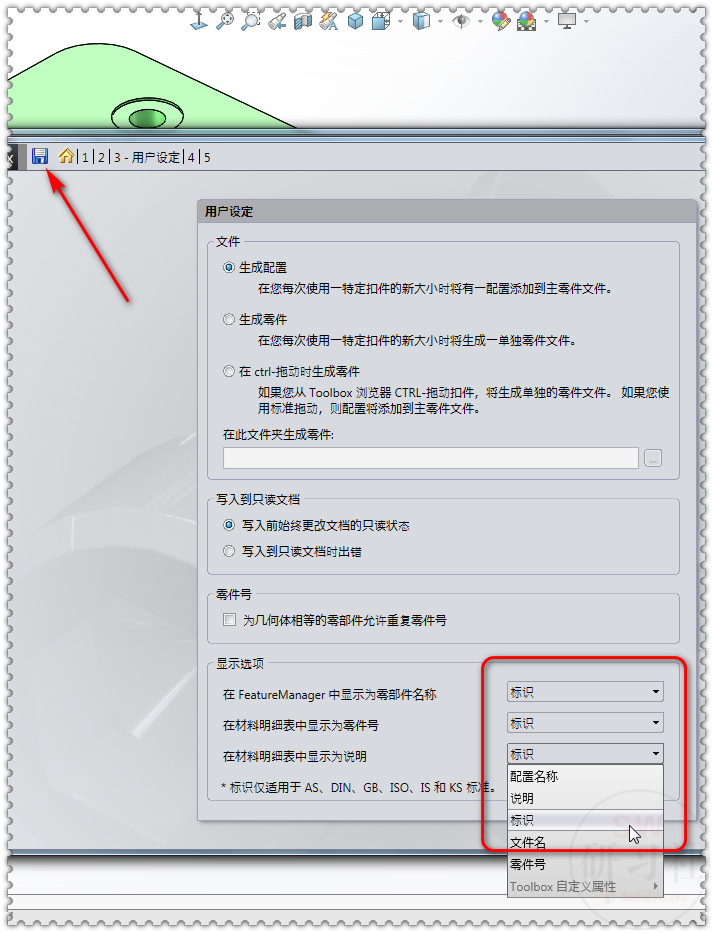

9-1.把【顯示選項】里的三個選項都改成：標識，然后點：保存。
10.再重新添加一個螺栓，這時【設計樹】里的名字也變了。

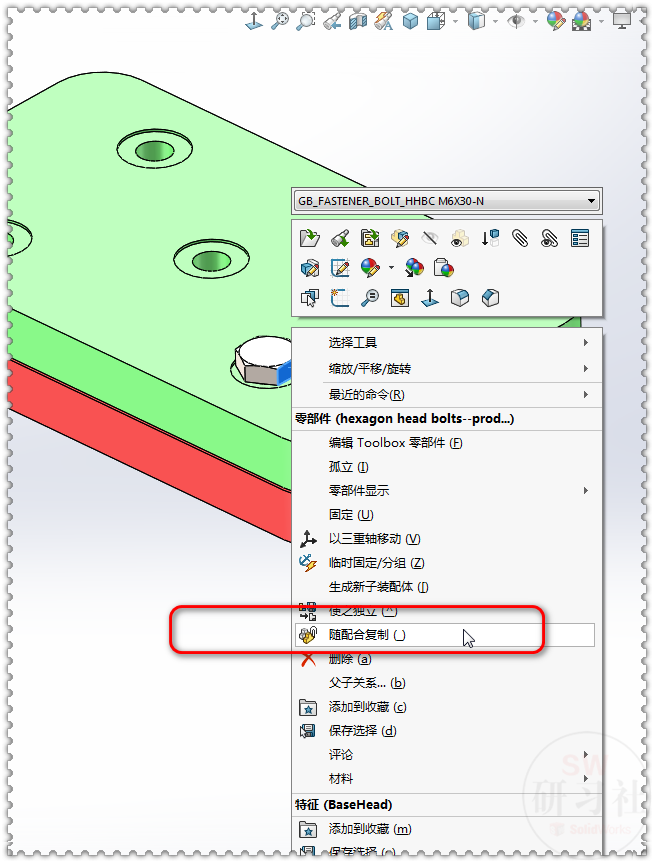

11.在螺栓上【右鍵】-【隨配合復制】，再復制兩個螺栓。

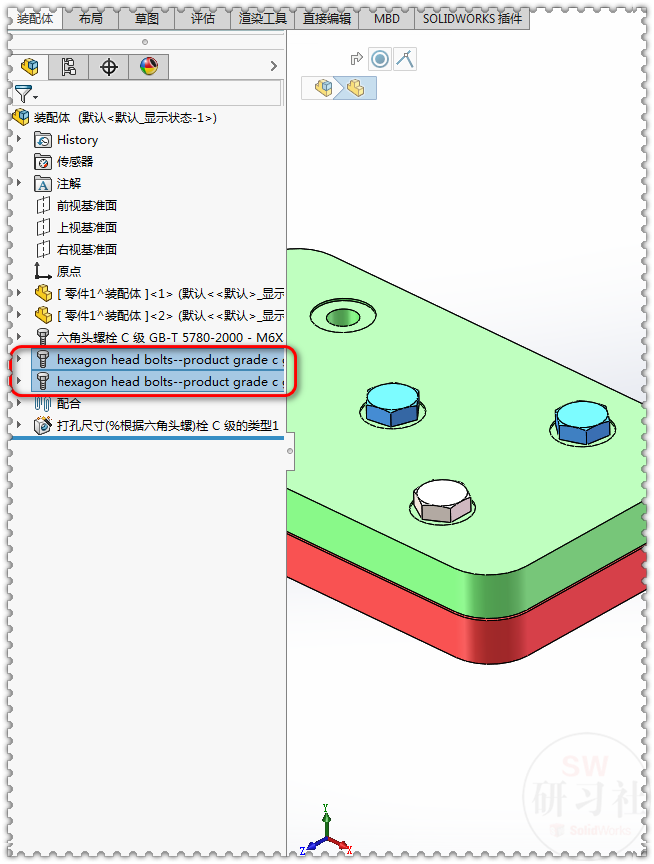

12.問題又出現了，新復制的兩個螺栓還是英文名字。

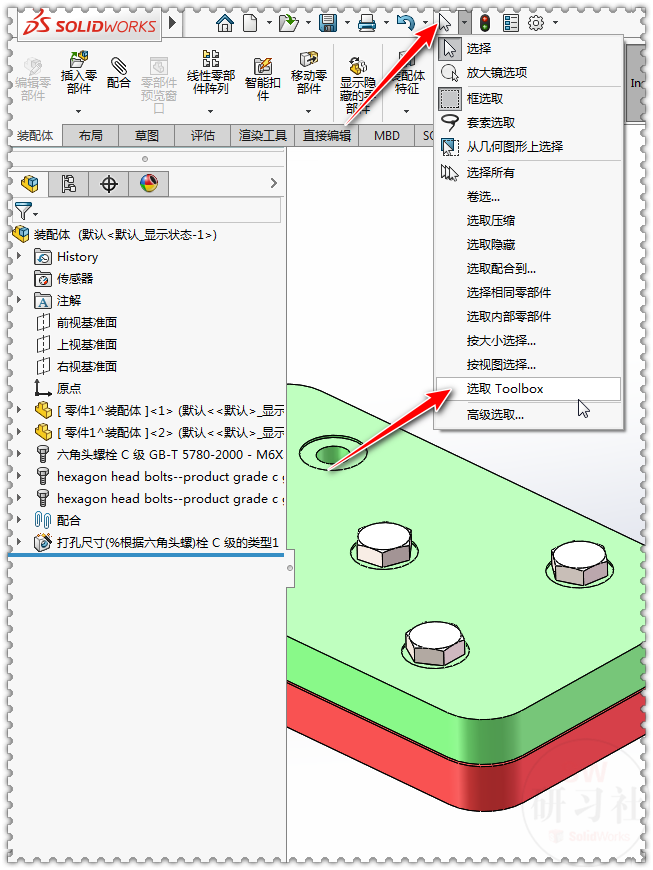

13.【選擇】-【選取Toolbox】。（如果標準件很多時，這樣選擇會非常方便）

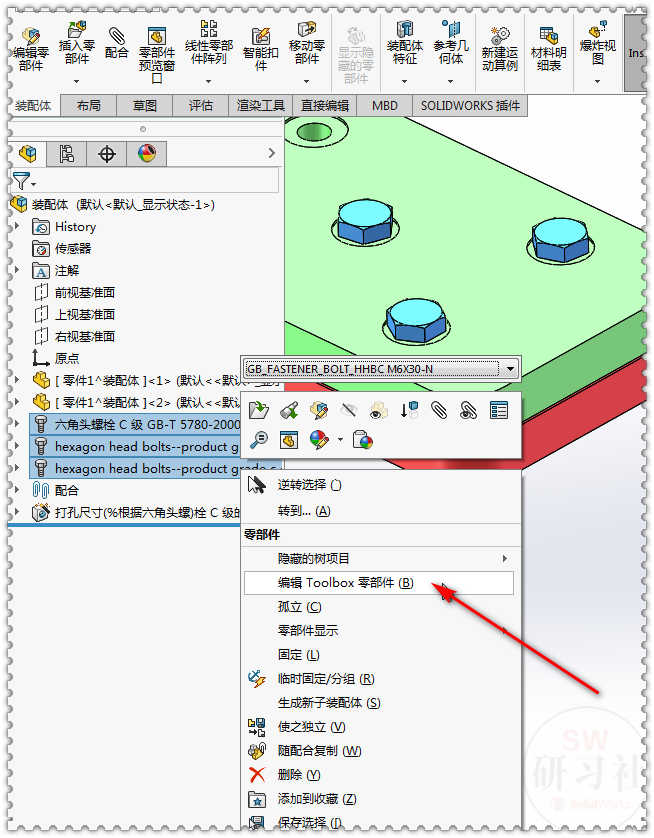

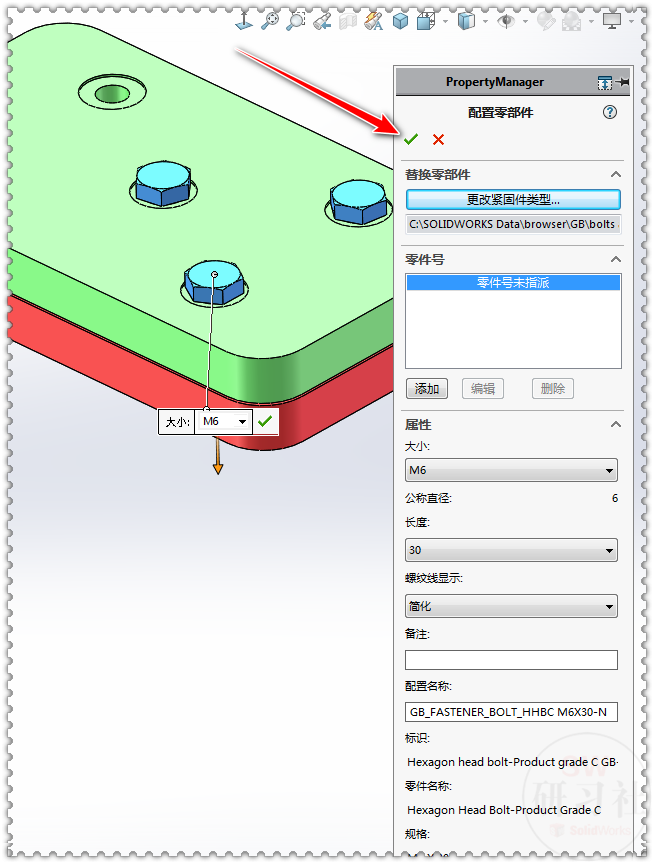

14.【右鍵】-【編輯Toolbox零部件】。
14-1.不做任何操作，直接打勾。

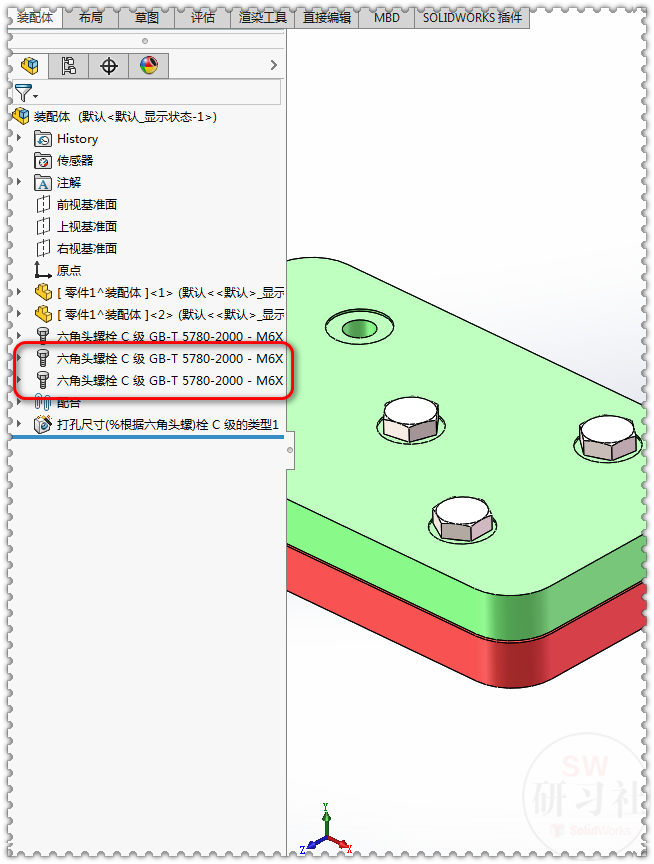

15.名字變過來了。
智能扣件

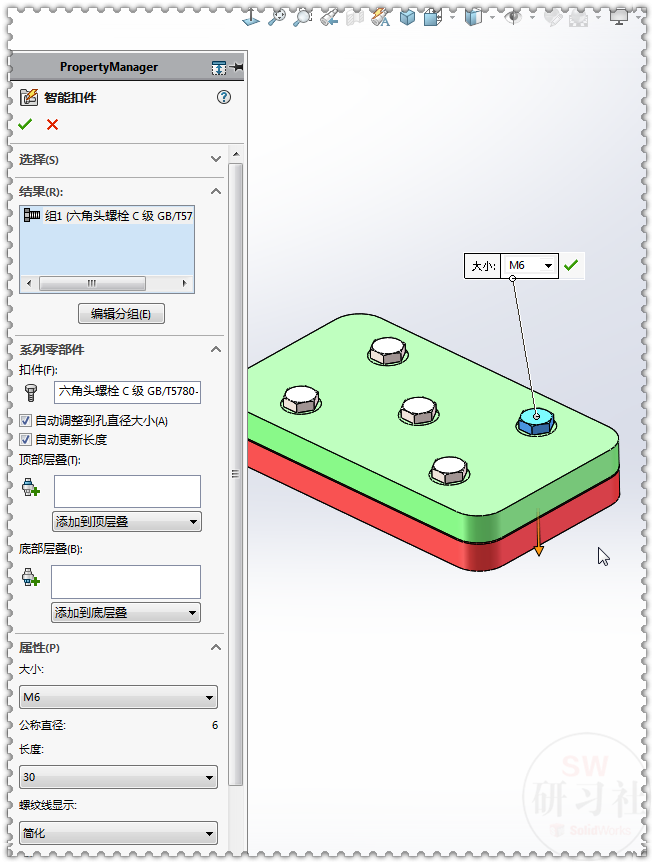

16.【智能扣件】選擇立方體頂面：添加 。（螺栓長度：30）

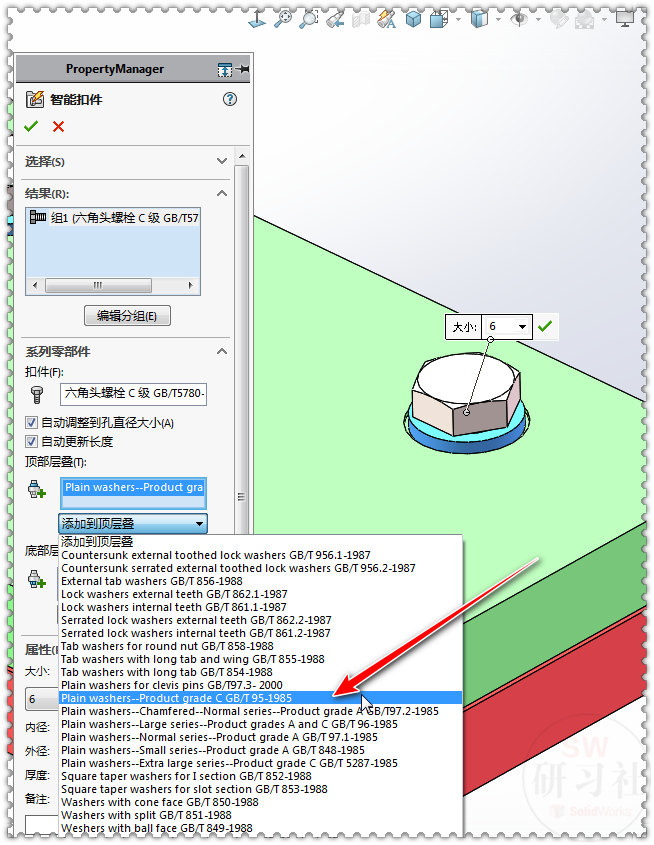

16-1.【添加到頂層疊】選擇：GB/T95-1985的墊片。

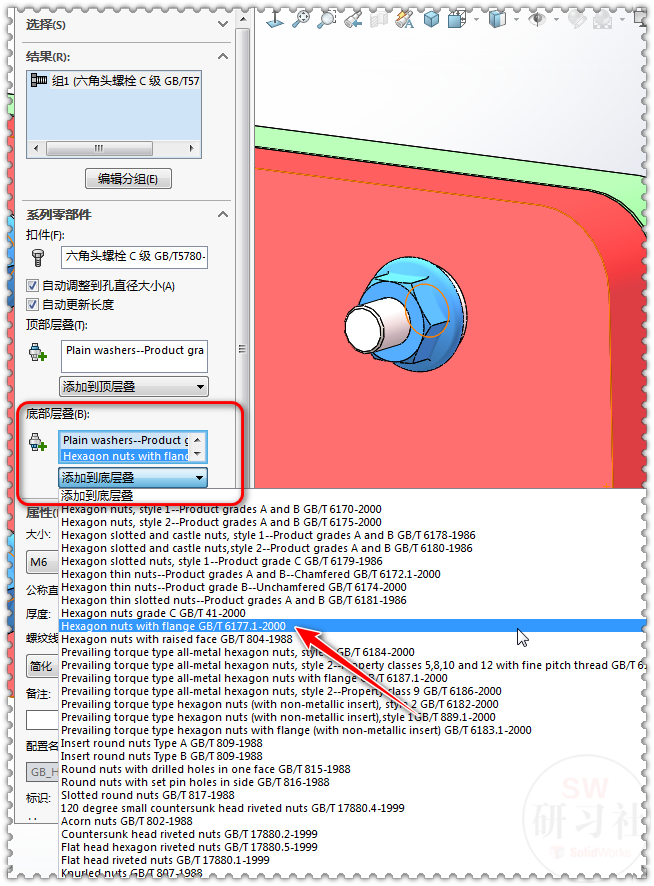

16-2.【添加到底層疊】選擇：1. GB/T95-1985的墊片；2. GB/T6177.1-2000的螺母。

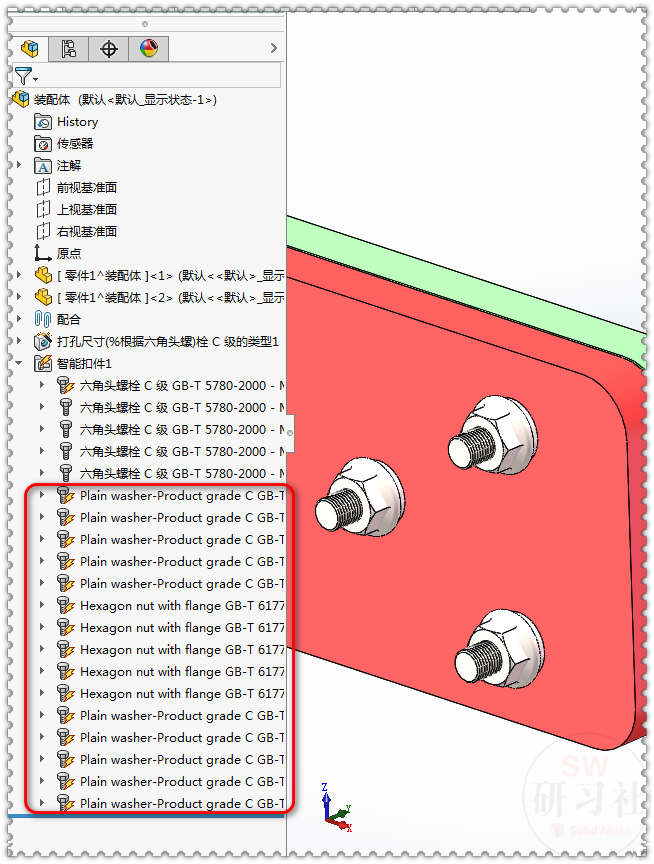

17.用智能扣件添加的墊片、螺母也是英文名字。

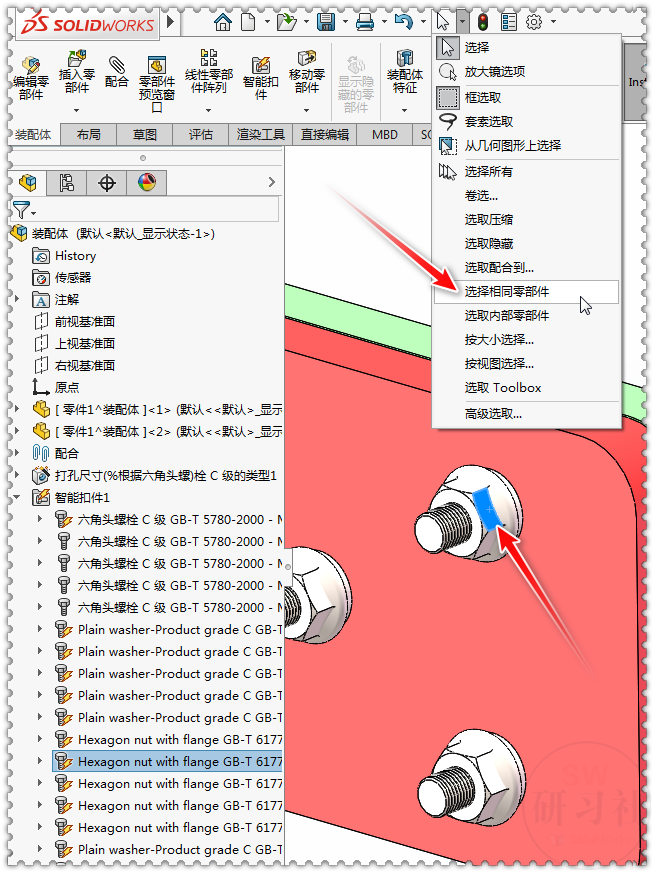

18.選擇一個墊片或螺母，【選擇】-【選擇相同零部件】。

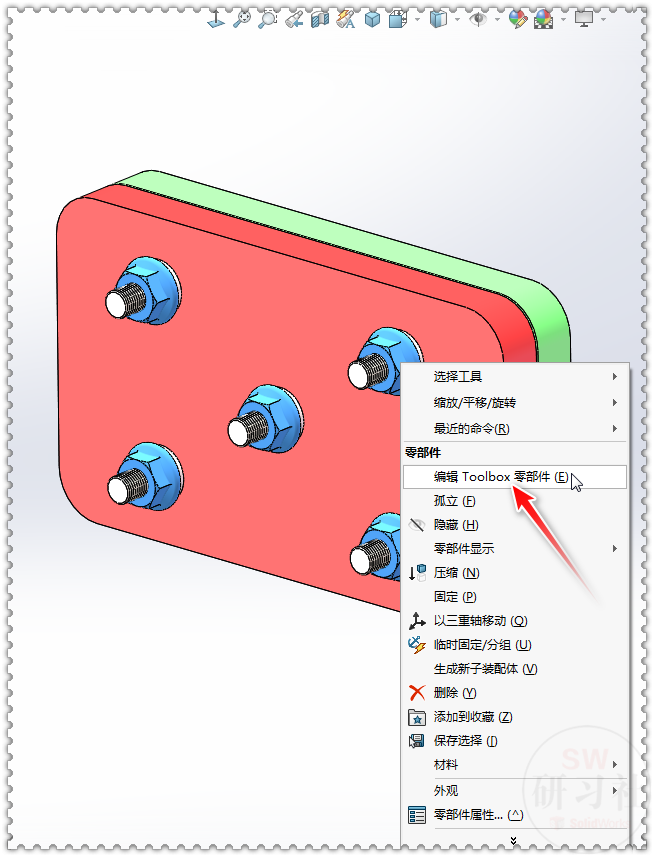

19.【右鍵】-【編輯Toolbox零件部件】。（墊片和螺母不能同時選擇，否則沒有這個選項）
19-1.直接打勾。

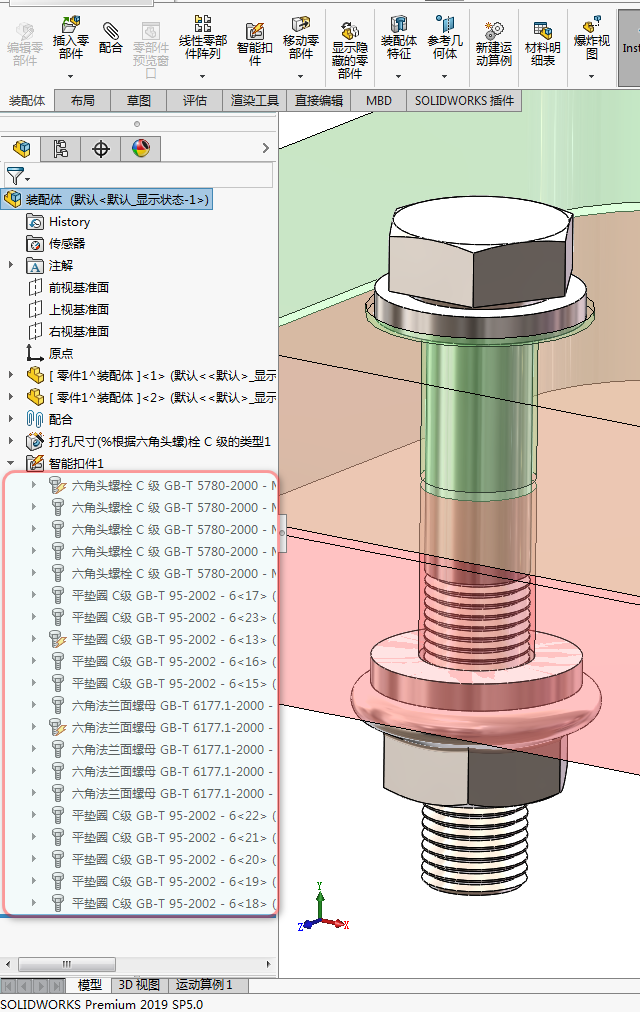

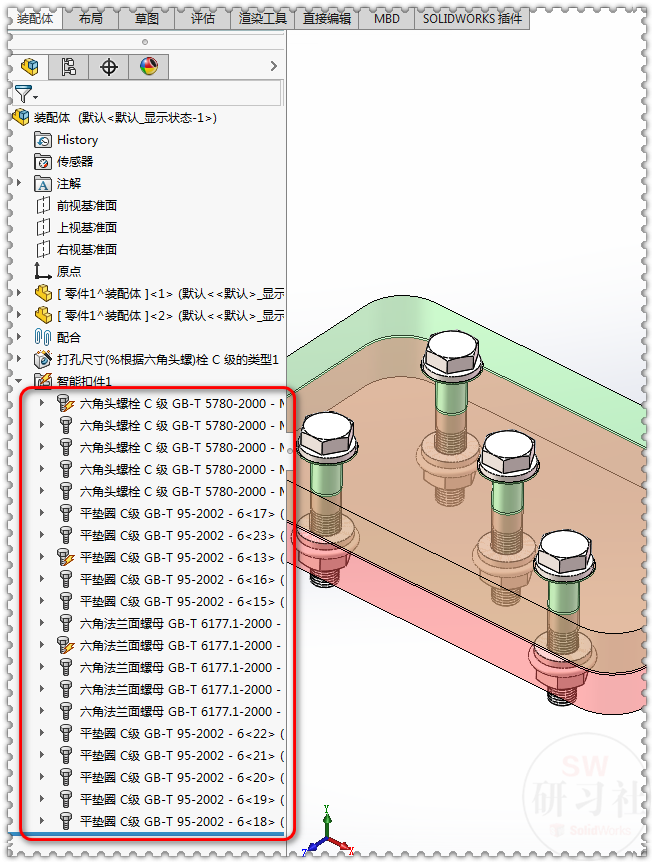

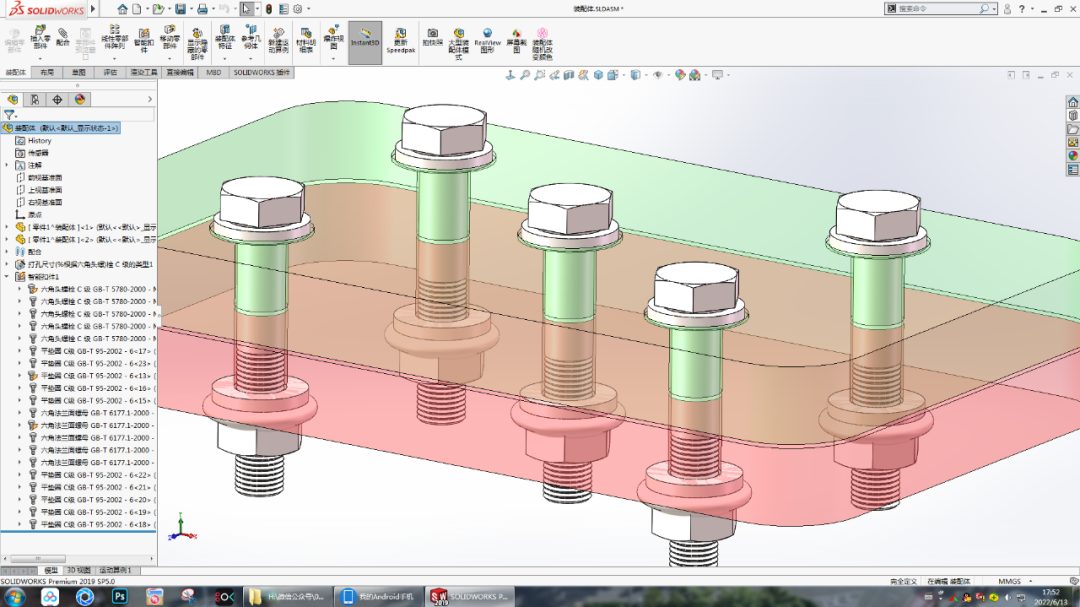

20.標準件名字都都變成中文了。
21.完成。
