AC、AP連接圖
AP即無線訪問的節點，一般相關于關聯連接有線網與無線網之間的一個橋梁，讓有線網與無線網之間能夠相互進行訪問、通信。通過ap組建的局域網，還可以讓連接其的設備相互傳輸數據，如辦公的所有有線臺式電腦，打印機，聯網設備等，通過連接AP所創建的無線網絡，一樣可以實現對諸如打印機、聯網設備的操作。
AC是用來管理AP的，即AC無線控制器。

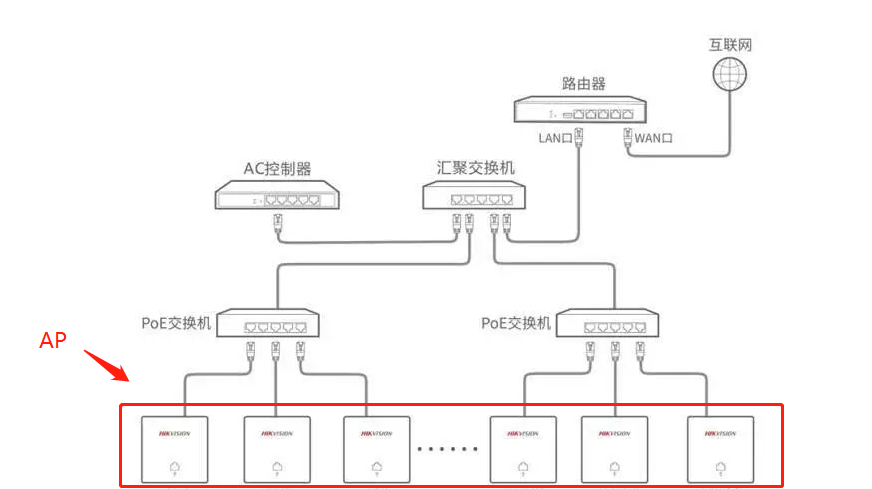

一、路由器接交換機
1、Inte.NET英特網（外網，互聯網）連接到路由器的WAN口，并配置好路由器內網外網
2、將交換機連接至路由器的LAN口
3、AC控制器接入交換機（AC控制器也有對應的WAN口與LAN口，此時，我們將AC控制權的 LAN口與交換機相連）
4、將AP布置好后分別接入POE 交換機上供電及數據傳輸，POE交換機上的link/act物理數據接口接入與路由器相連的非POE交換機口

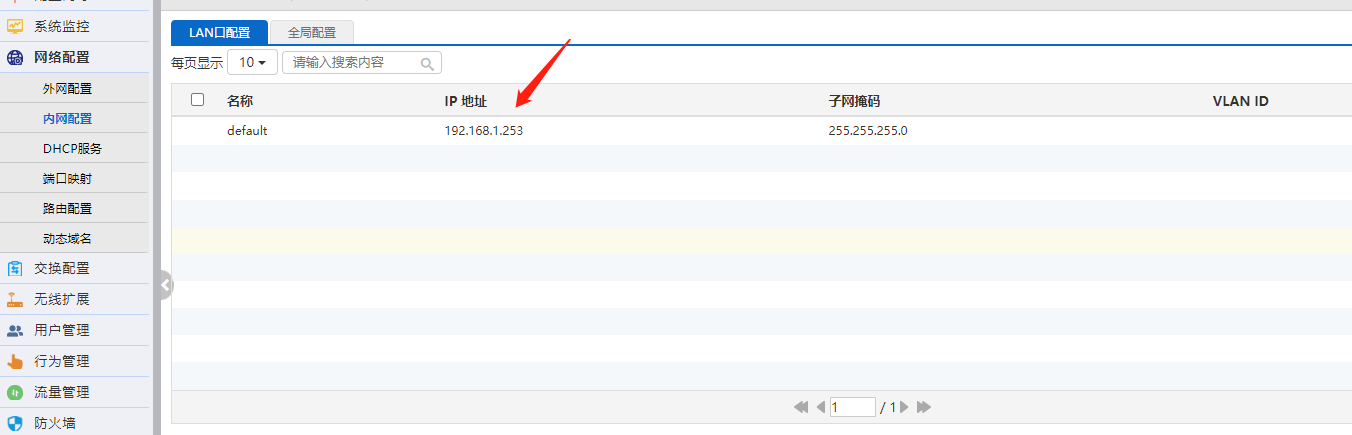

二、配置AC 網絡配置——內網配置——LAN口配置

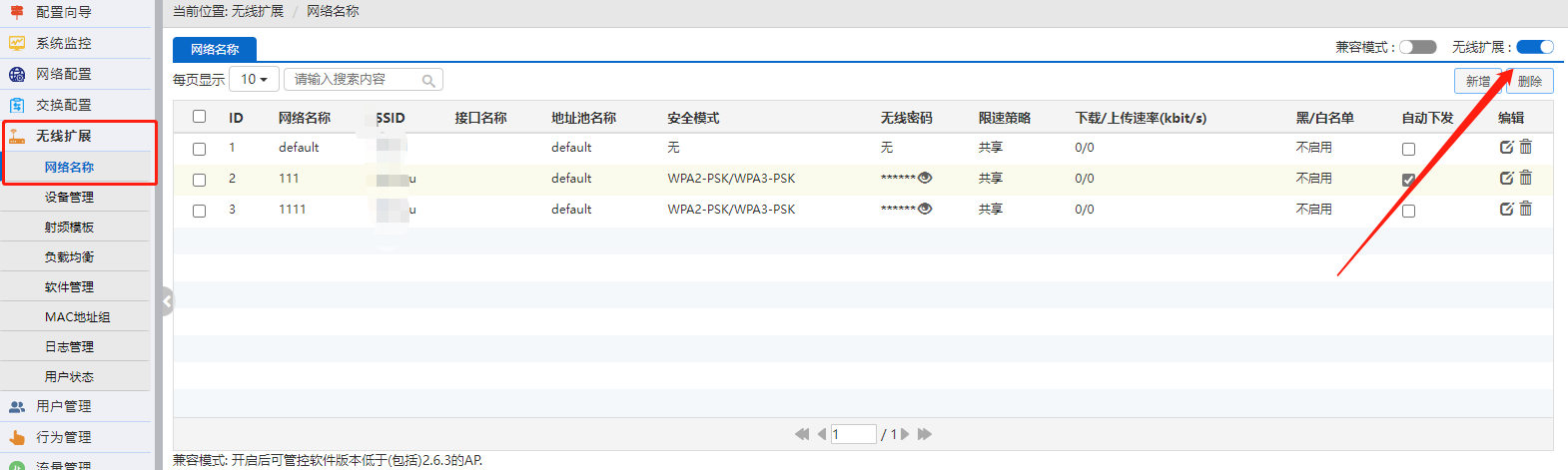

三、配置無線擴展——網絡名稱（即wifi名稱密碼）——開啟無線擴展功能

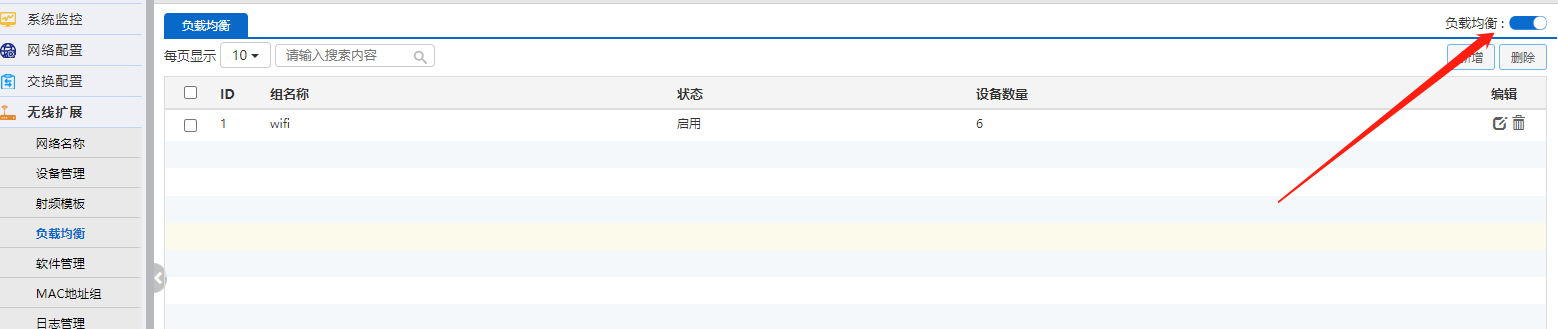

開啟負載均衡
