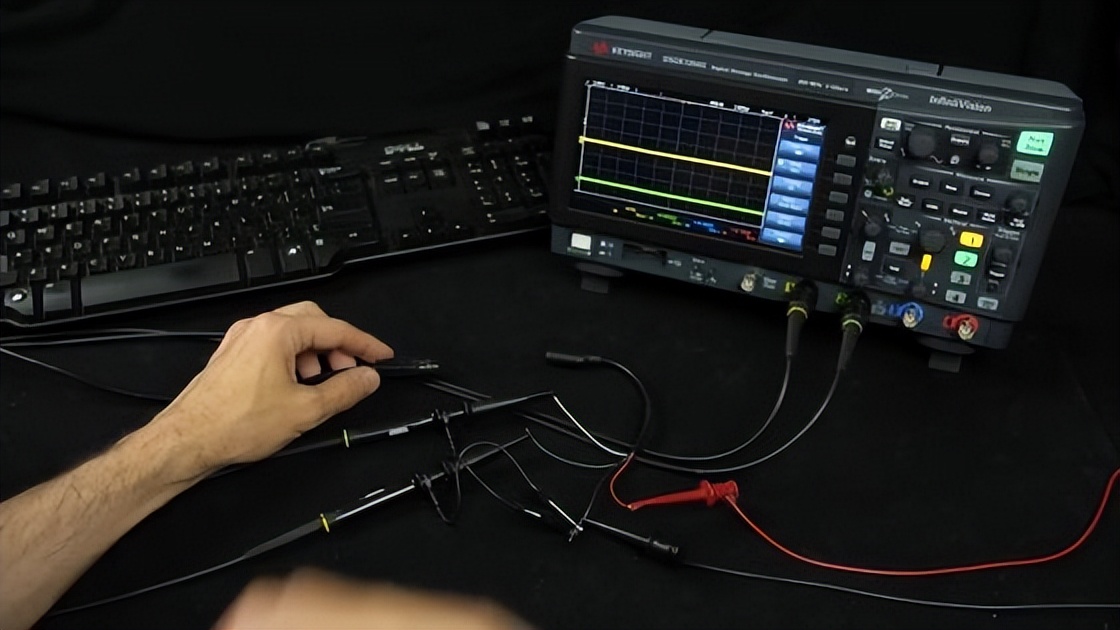

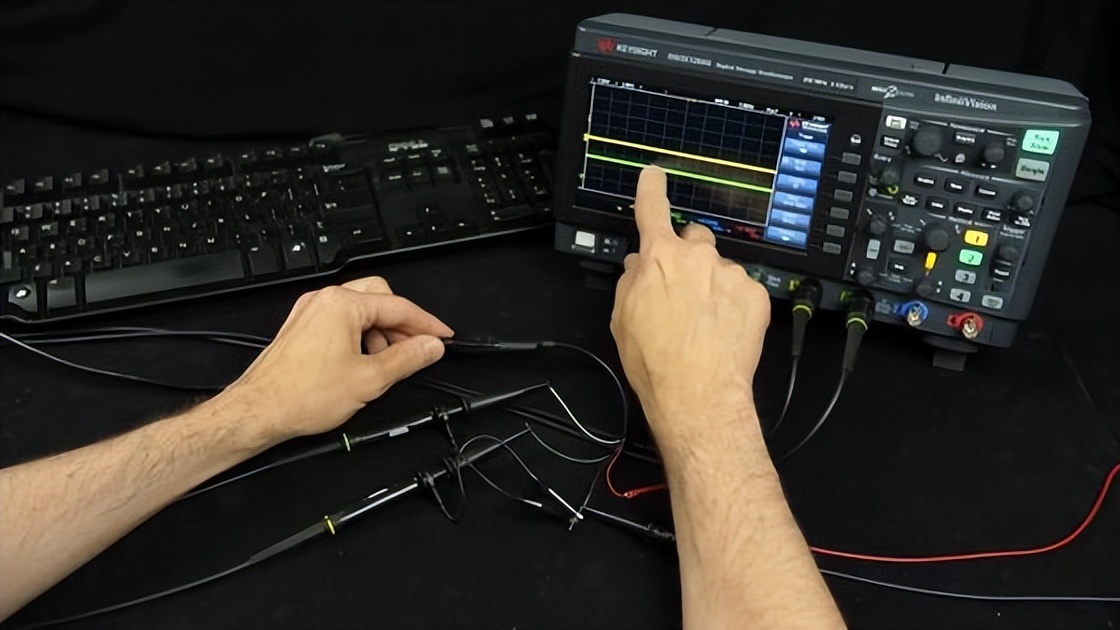

這次，我們將使用一個示波器來分析電信號，看看USB鍵盤是如何工作的。首先，連接USB鍵盤之前的示波器顯示兩條信號線，“D+（黃色）”和“D-（綠色）”。

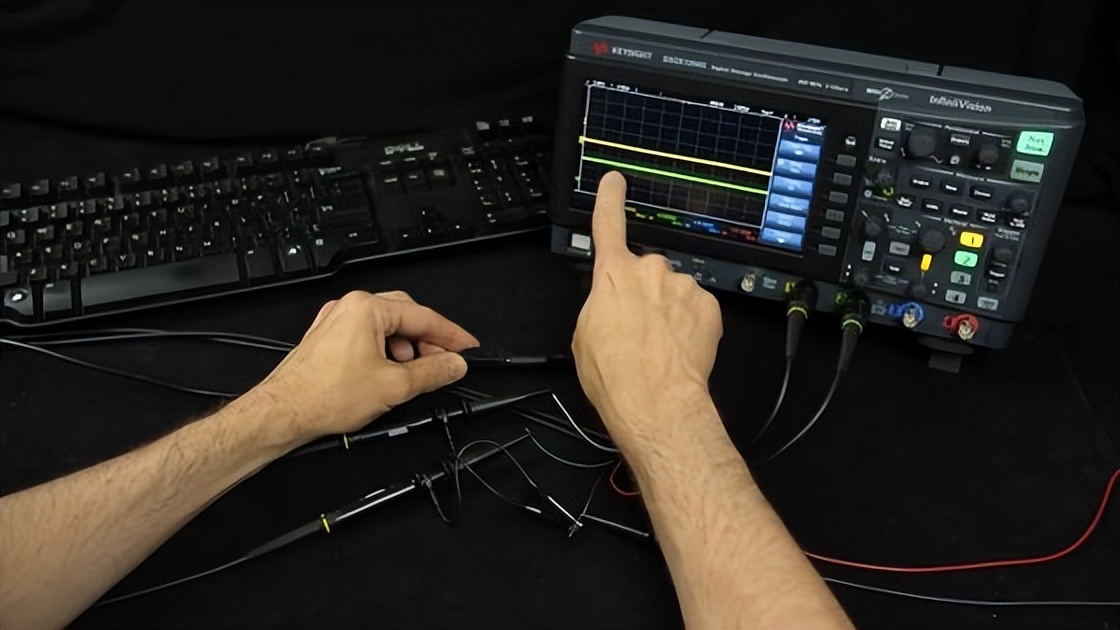

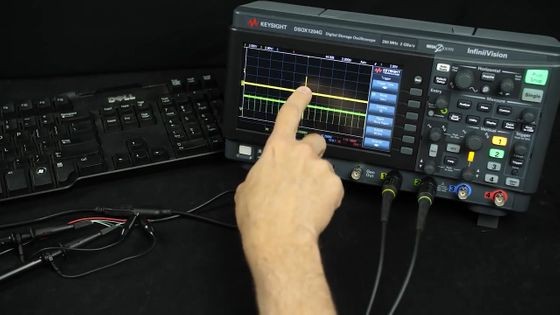

當將戴爾USB鍵盤插入示波器時，D +保持相對較低，但D-移動到更高的位置。
低 D + 和高 D- 表示 USB 鍵盤在“低速”下處于空閑狀態。
換句話說，這種信號變化表明USB鍵盤已連接到設備，并且連接處于低速狀態。

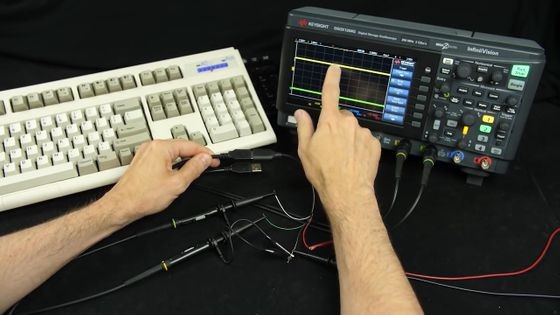

當嘗試連接另一個USB鍵盤時，這似乎是“高速（最大傳輸速度為480 Mbps）”，D +移動到高位置，D-移動到低位置。

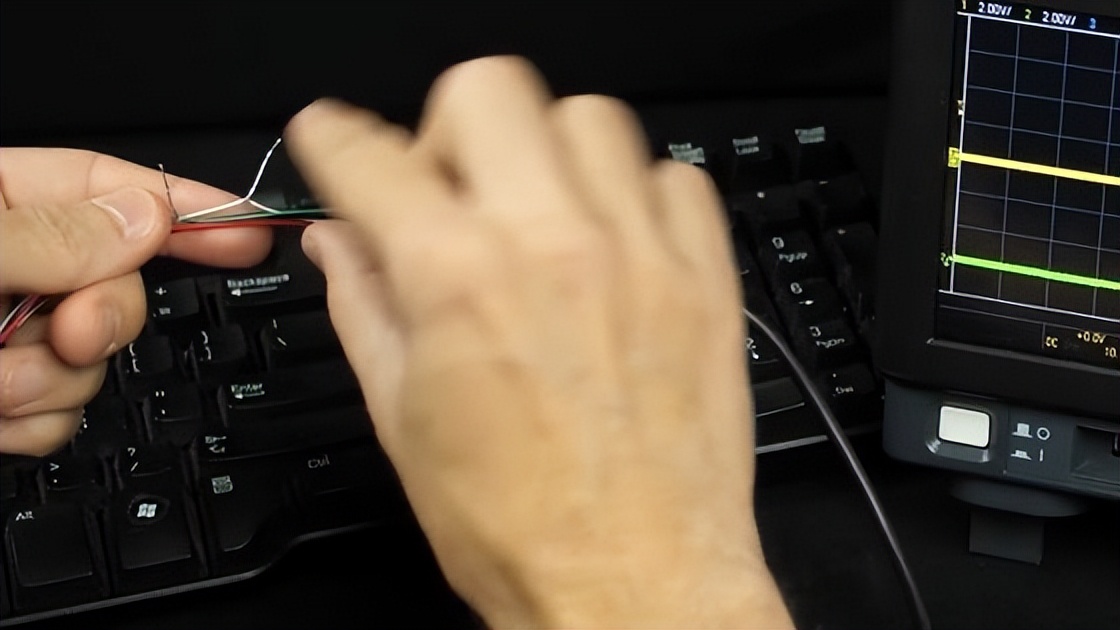

按下一個鍵不會改變示波器波形，因為USB鍵盤通信可以從PC端開始。但這一次，將它連接到一根特殊的電纜上，以便示波器可以反射來自USB鍵盤的信號。

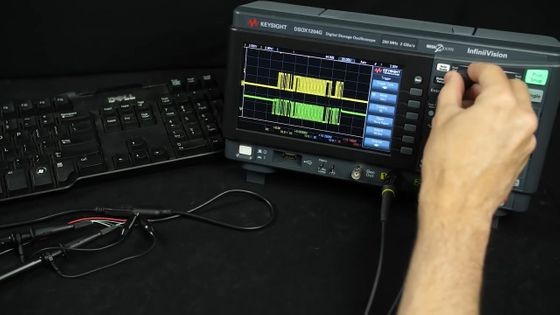

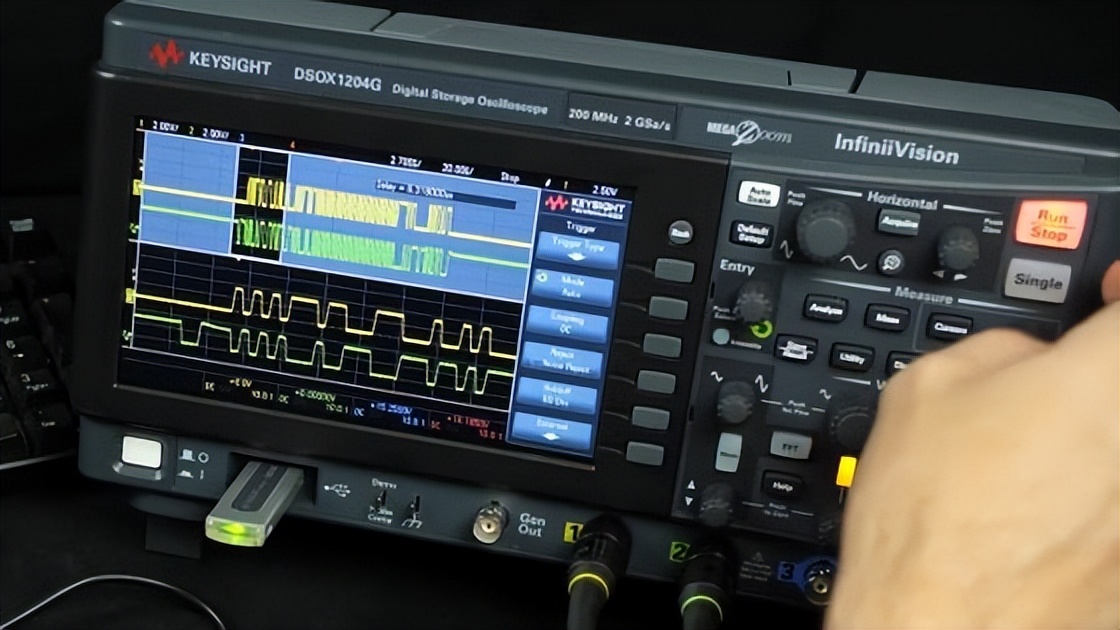

然后在示波器上產生信號。
縮放時看起來像這樣。
將縮放后的波形記錄為屏幕截圖，以詳細分析波形...

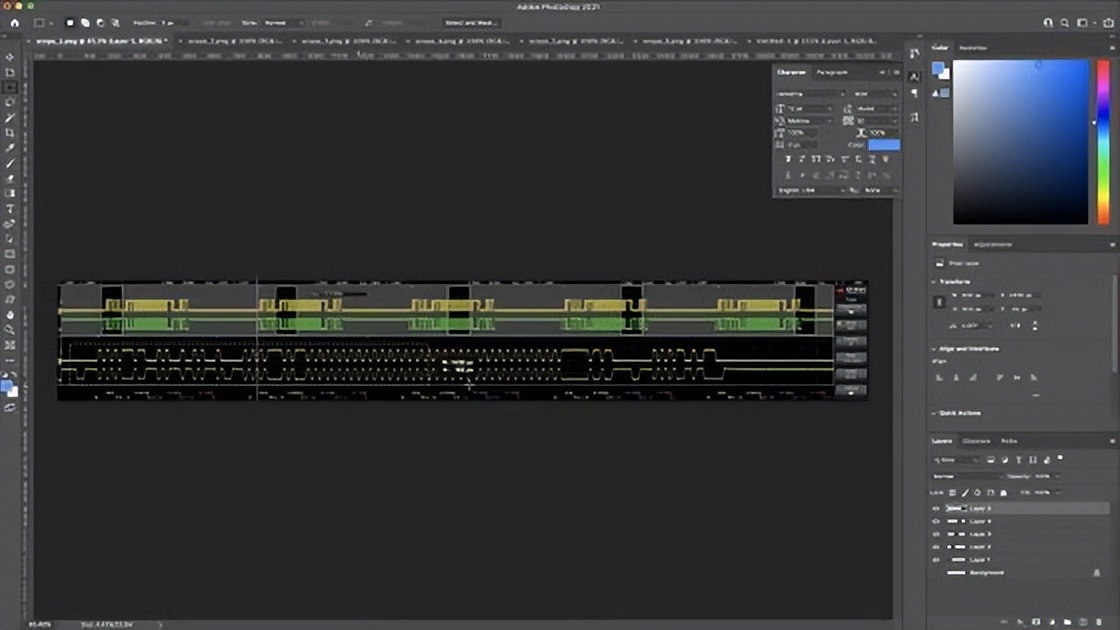

在Photoshop中合并。

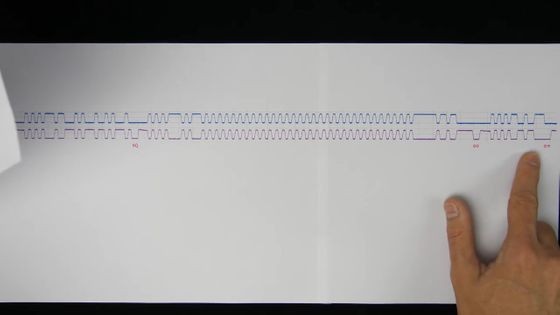

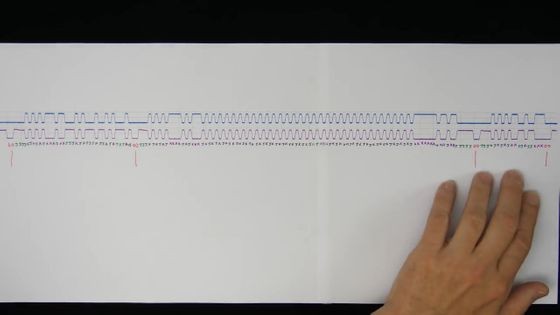

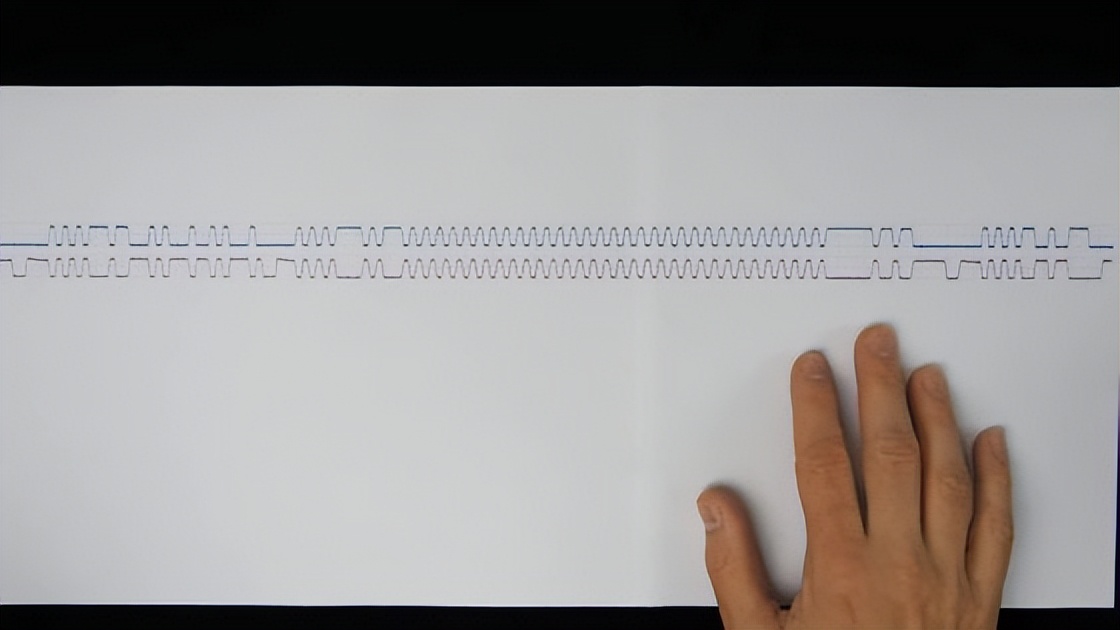

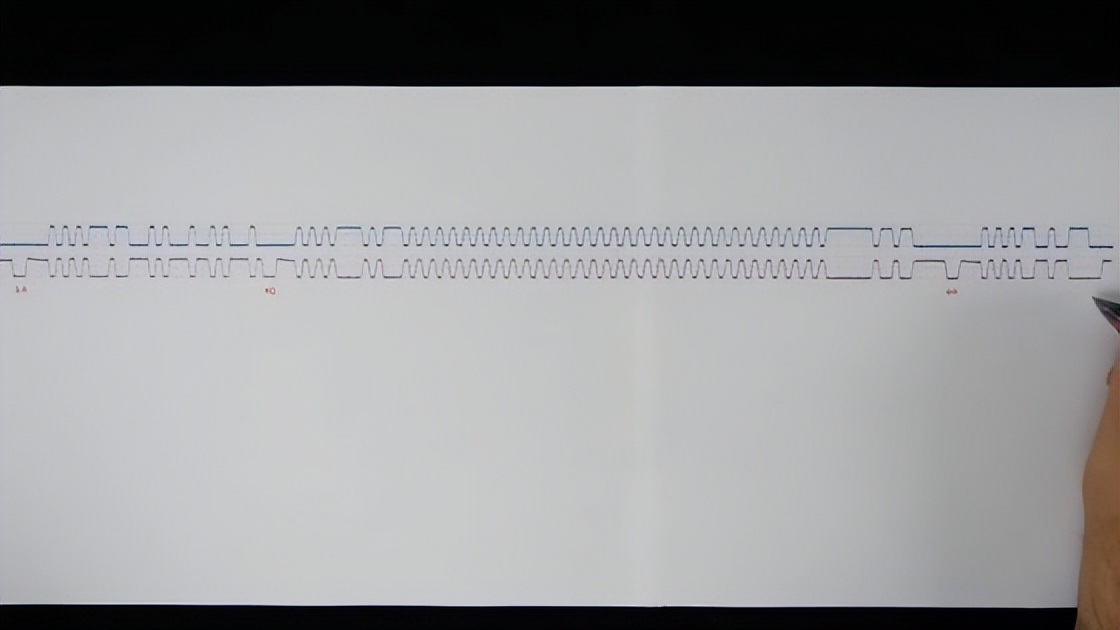

當把它打印在紙上時，它看起來像這樣。
大多數部件的波形向相反方向移動，例如“D +高，D-低”或“D +低，D-高”，但在某些地方“D +低，D-也低”。有一個部分在狀態中。
這是一個稱為單端零 （SE0） 的條件。

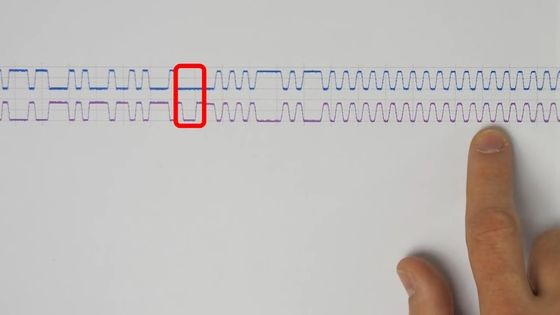

當SE0顯示在波形中時，它看起來像這樣。
據說SE0繼續2位的事實表明“數據包結束”......
可以看到此波形包含三個主要數據包。

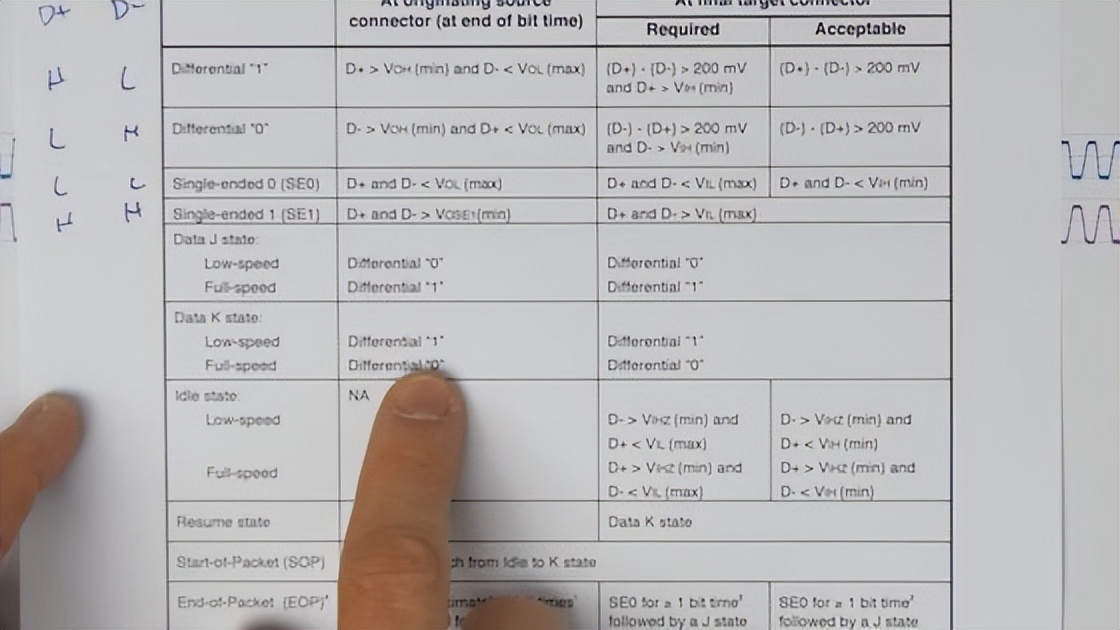

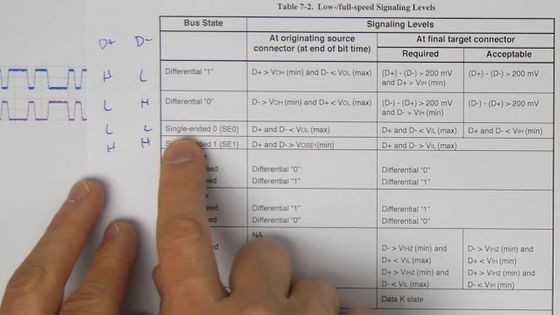

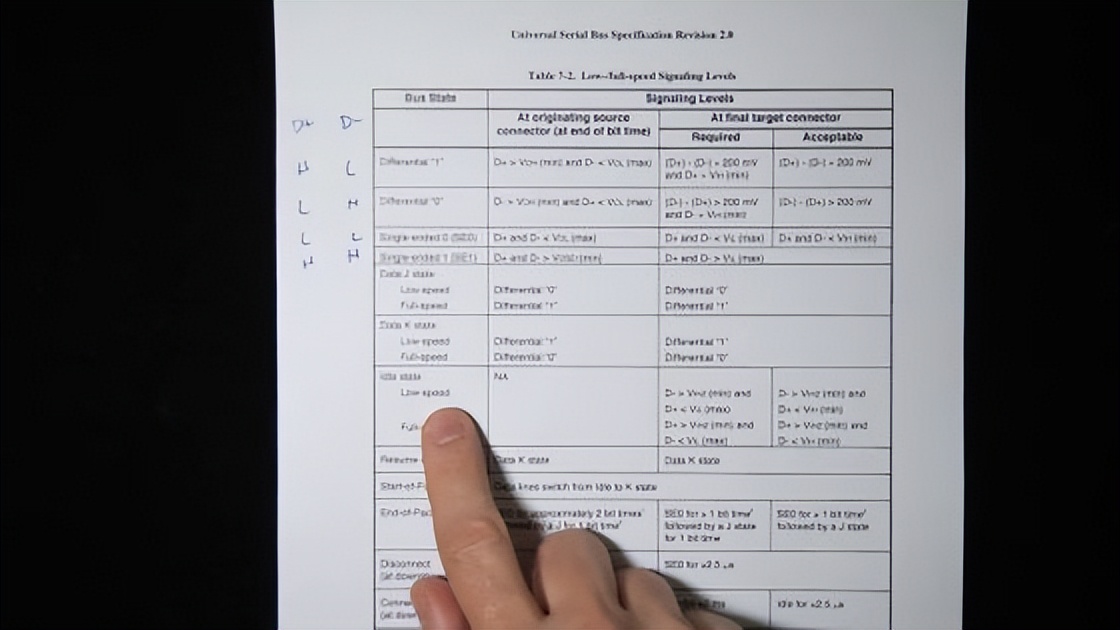

此外，D+為低且D-為高的狀態稱為“J狀態”，D +為高且D-為低的狀態稱為“K狀態”...
如果為每個位輸入 J 狀態和 K 狀態，則如下所示。

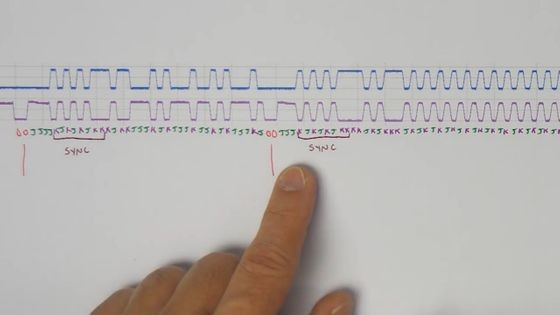

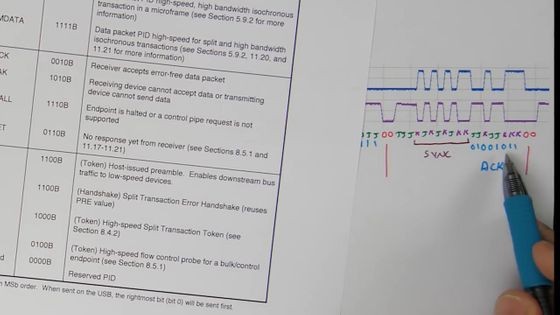

J 狀態在數據包結束后持續一段時間，K 狀態是數據包的起點。起初，它總是以模式“KJKJKJKK”開頭，但由于這顯示了信號的同步部分，稱為“同步數據包”，因此實際數據包含在后續部分中。

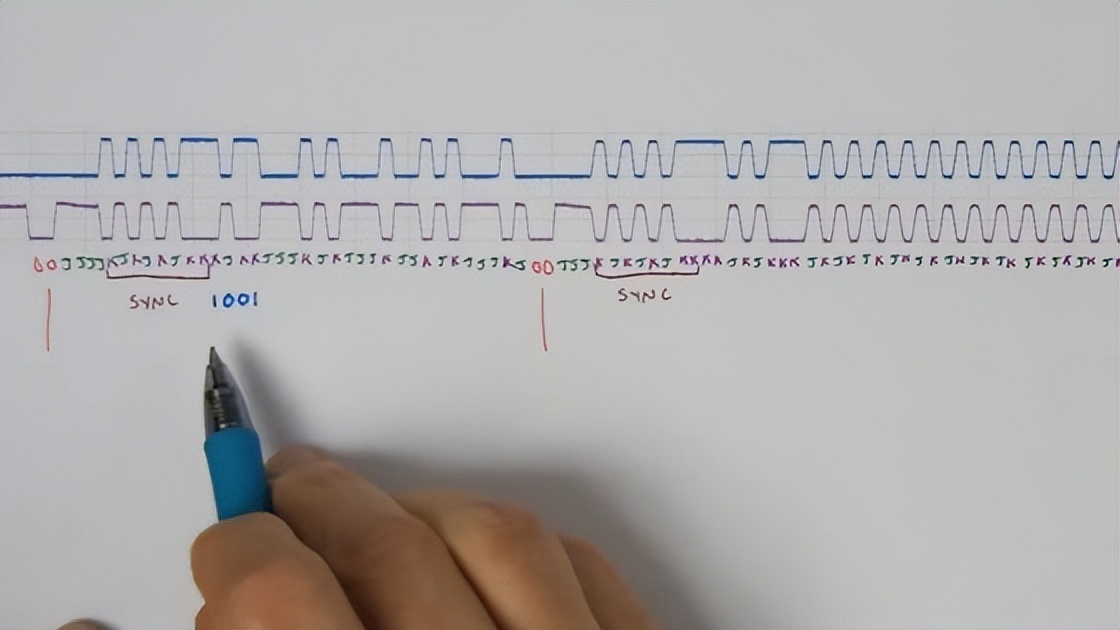

數據包中的數據由重復的“0”和“1”表示，但此波形并不意味著“K”或“J”對應于“0”或“1”。在此波形中，“與前一個狀態不同 = 0”和“與前一個狀態相同 = 1”，并且第一個“KJKJKJ”旁邊的“K”...KK“ 是 ”1”。'.您可以將 0 和 1 分配給下一個“J”作為“0”，將下一個“K”指定為“0”，將下一個“K”指定為“1”，依此類推。

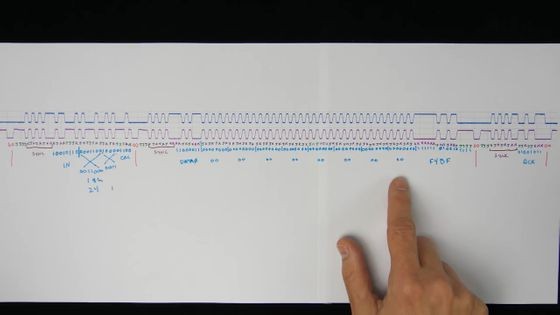

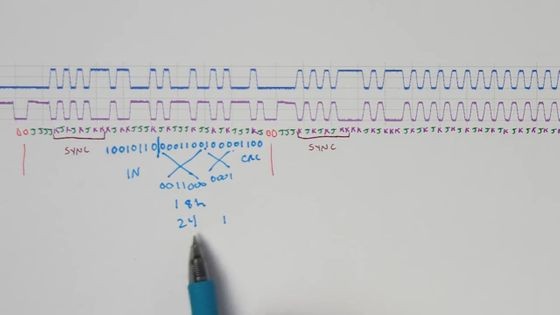

當手動解密數據包時，發現第一個數據包表示設備ID輸入命令“IN”，USB鍵盤設備ID“24”和確認命令。

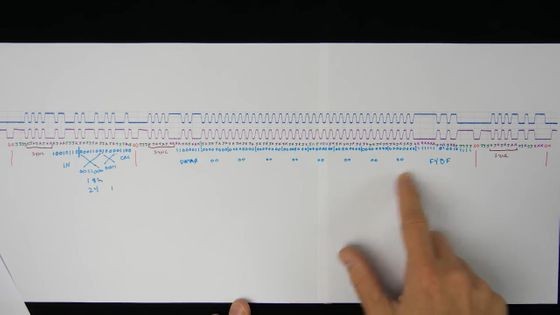

下一個數據包看起來像這樣很長一段時間。它是一個數據輸入命令“DATA0”，8位數據“00”“00”“00”“00”“00”“00”“00”“00”“00”“00”和一個確認命令。
最后一個數據包是要發送的數據的確認數據包。
這里重要的是第二個數據包“00”“00”“00”“00”“00”“00”“00”“00”“00”“00”，這意味著“沒有密鑰”。沒有按它。'

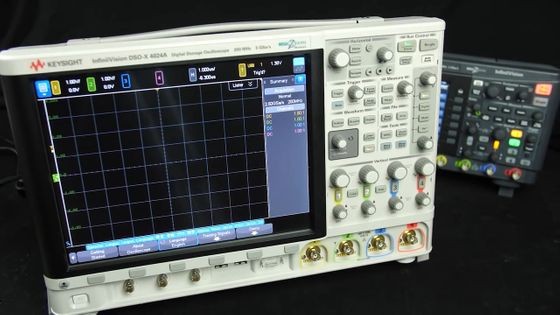

現在，將 USB 鍵盤連接到更復雜的示波器，并在按下某個鍵時查看數據包。

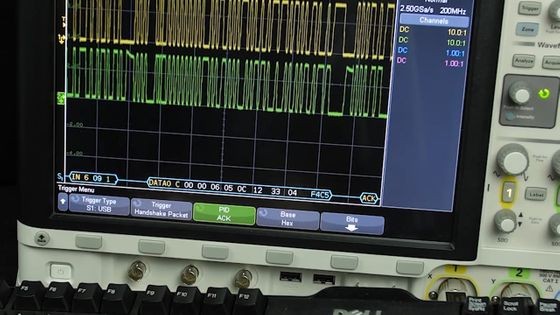

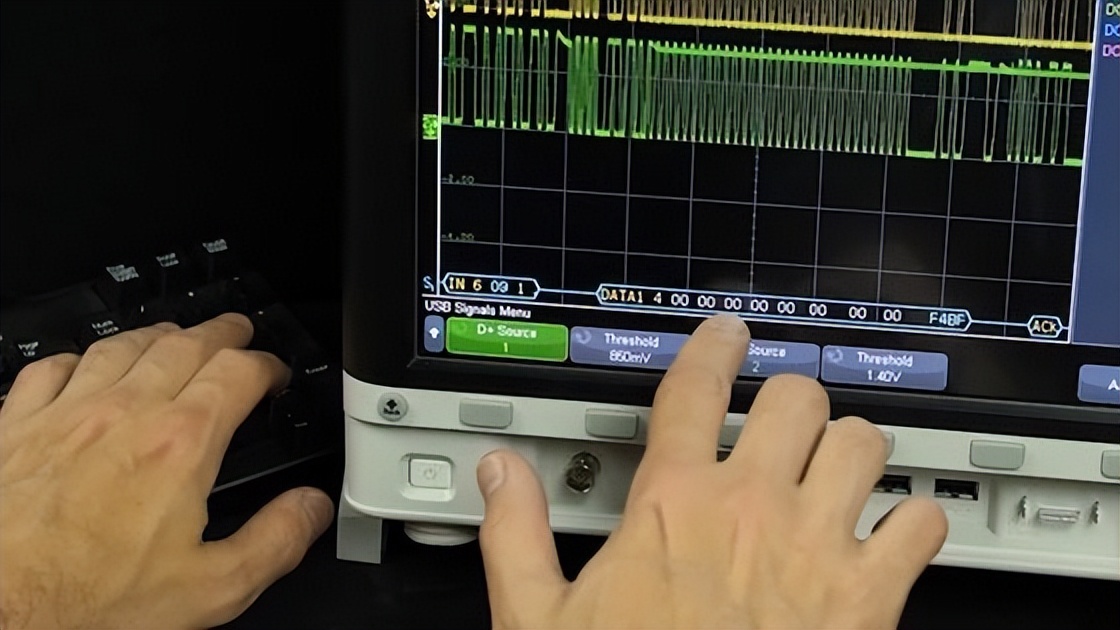

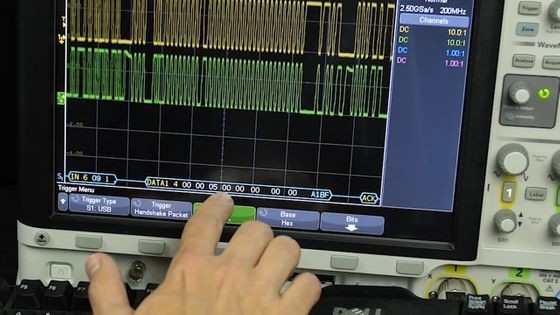

連接并調整后，手動解碼的數據包現在直接顯示在示波器上。未按下鍵時的數據包仍然是'00''00''00''00''00''00''00''00''00''00'...10>100''00''00''00''00''00''00''00''00''00''00''00''00''00''00''00''00''00'0

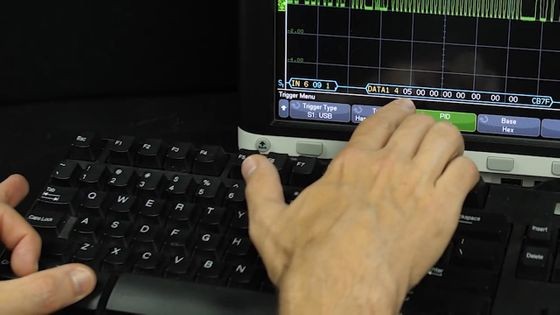

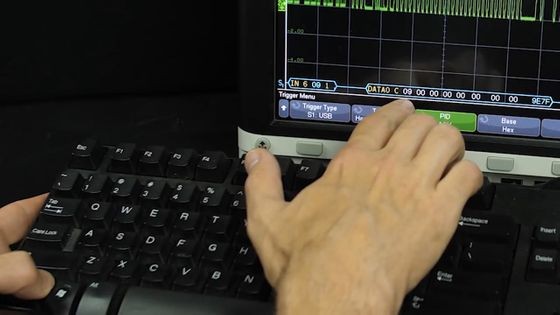

當您按“windows鍵”，“Shift鍵”，“Ctrl鍵”等時，第一個位將更改為對應于每個鍵的值。例如，“Ctrl 鍵”顯示為“01”，“Alt 鍵”顯示為“04”。
當同時按下多個鍵時，將顯示與每個鍵對應的值的總和，并且可以確定同時按下哪個鍵。這一次，由于同時按下了“Ctrl鍵”和“Alt鍵”，因此顯示“05”，即“01”和“04”的總和。
開頭的第二位不用于任何事情，并且始終處于“00”狀態，其他鍵（如“A”和“B”）顯示為其余6位的組合。
當按下多個鍵時，6位中的每一個都采用不同的值，并且可以識別出最多6個鍵“同時按下”。Eater表示，這種輸入鍵的識別能力因USB鍵盤的性能而異，因此根據對象的不同，可以通過同時按更多鍵來識別。
