前言

Non-Maximum Suppression（NMS）非極大值抑制。從字面意思理解，抑制那些非極大值的元素，保留極大值元素。其主要用于目標檢測，目標跟蹤，3D重建，數據挖掘等。

目前NMS常用的有標準NMS, Soft NMS, DIOU NMS等。后續出現了新的Softer NMS，Weighted NMS等改進版。

原始NMS

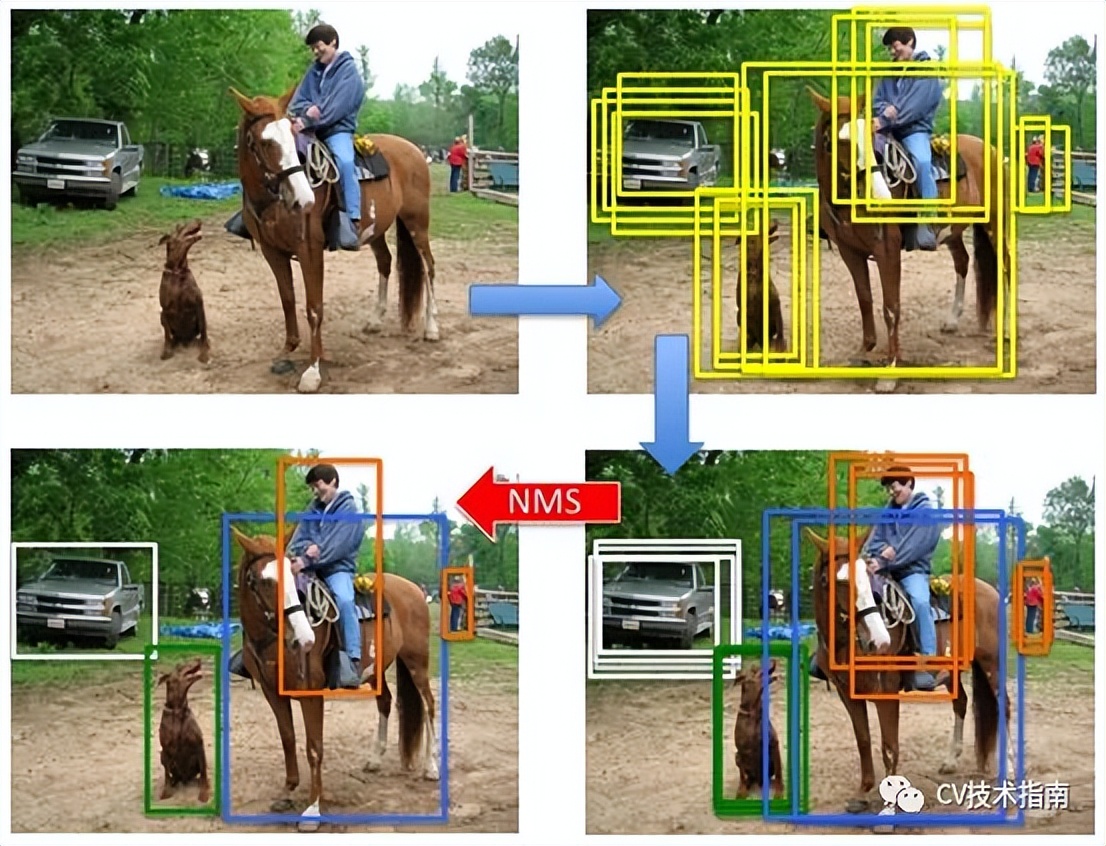

以目標檢測為例，目標檢測推理過程中會產生很多檢測框（A,B,C,D,E,F等），其中很多檢測框都是檢測同一個目標，但最終每個目標只需要一個檢測框，NMS選擇那個得分最高的檢測框（假設是C），再將C與剩余框計算相應的IOU值，當IOU值超過所設定的閾值（普遍設置為0.5，目標檢測中常設置為0.7，僅供參考），即對超過閾值的框進行抑制，抑制的做法是將檢測框的得分設置為0，如此一輪過后，在剩下檢測框中繼續尋找得分最高的，再抑制與之IOU超過閾值的框，直到最后會保留幾乎沒有重疊的框。這樣基本可以做到每個目標只剩下一個檢測框。

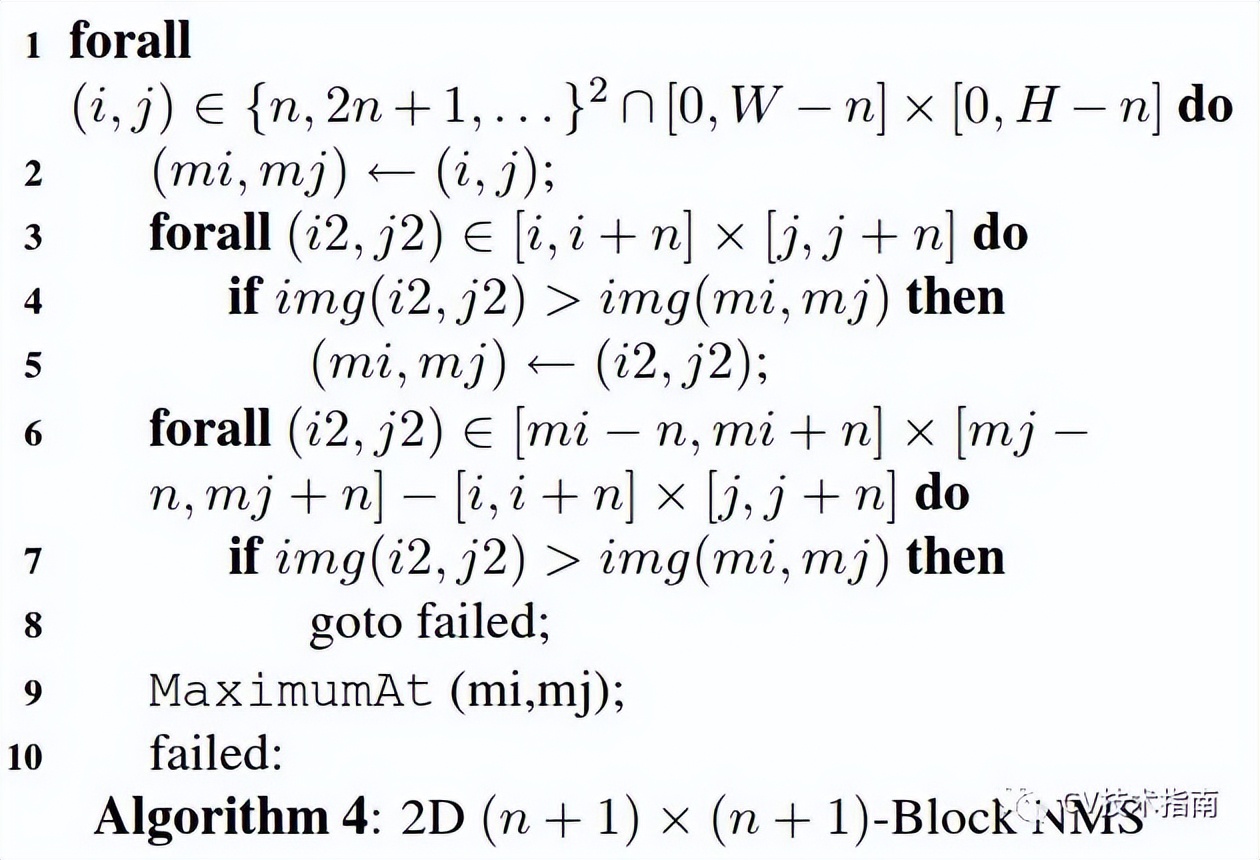

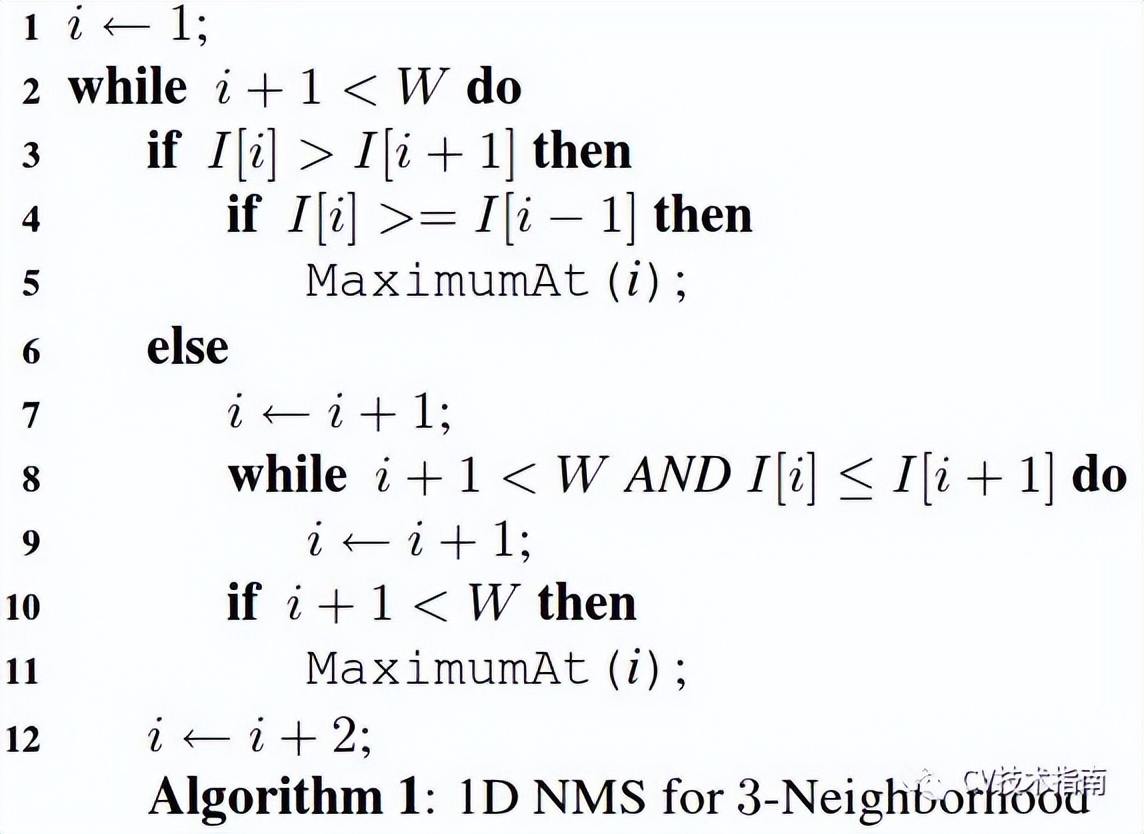

原始NMS（左圖1維，右圖2維）算法偽代碼如下：

實現代碼：（以pytorch為例）

def NMS(boxes,scores, thresholds):
    x1 = boxes[:,0]
    y1 = boxes[:,1]
    x2 = boxes[:,2]
    y2 = boxes[:,3]
    areas = (x2-x1)*(y2-y1)

    _,order = scores.sort(0,descending=True)
    keep = []
    while order.numel() > 0:
        i = order[0]
        keep.Append(i)
        if order.numel() == 1:
            break
        xx1 = x1[order[1:]].clamp(min=x1[i])
        yy1 = y1[order[1:]].clamp(min=y1[i])
        xx2 = x2[order[1:]].clamp(max=x2[i])
        yy2 = y2[order[1:]].clamp(max=y2[i])

        w = (xx2-xx1).clamp(min=0)
        h = (yy2-yy1).clamp(min=0)
        inter = w*h

        ovr = inter/(areas[i] + areas[order[1:]] - inter)
        ids = (ovr<=thresholds).nonzero().squeeze()

        if ids.numel() == 0:
            break
        order = order[ids+1]
    return torch.LongTensor(keep)

除了自己實現以外，也可以直接使用torchvision.ops.nms來實現。

torchvision.ops.nms(boxes, scores, iou_threshold)

上面這種做法是把所有boxes放在一起做NMS，沒有考慮類別。即某一類的boxes不應該因?yàn)樗c另一類最大得分boxes的iou值超過閾值而被篩掉。

對于多類別NMS來說，它的思想比較簡單：每個類別內部做NMS就可以了。實現方法：把每個box的坐標添加一個偏移量，偏移量由類別索引來決定。

下面是
torchvision.ops.batched_nms的實現源碼以及使用方法

#實現源碼
max_coordinate = boxes.max()
offsets = idxs.to(boxes) * (max_coordinate + torch.tensor(1).to(boxes))
boxes_for_nms = boxes + offsets[:, None]
keep = nms(boxes_for_nms, scores, iou_threshold)
return keep

#使用方法
torchvision.ops.boxes.batched_nms(boxes, scores, classes, nms_thresh)

這里偏移量用boxes中最大的那個作為偏移基準，然后每個類別索引乘以這個基準即得到每個類的box對應的偏移量。這樣就把所有的boxes按類別分開了。

在YOLO_v5中，它自己寫了個實現的代碼。

c = x[:, 5:6] * (0 if agnostic else max_wh)  # classes
boxes, scores = x[:, :4] + c, x[:, 4]  # boxes (offset by class), score
si = torchvision.ops.nms(boxes, scores, iou_thres)

這里的max_wh相當于前面的boxes.max()，YOLO_v5中取的定值4096。這里的agnostic用來控制是否用于多類別NMS還是普通NMS。

NMS的缺點

需要手動設置閾值，閾值的設置會直接影響重疊目標的檢測，太大造成誤檢，太小達不到理想情況。
低于閾值的直接設置score為0，做法太hard。
只能在CPU上運行，成為影響速度的重要因素。
通過IoU來評估，IoU的做法對目標框尺度和距離的影響不同。

NMS的改進思路

根據手動設置閾值的缺陷，通過自適應的方法在目標系數時使用小閾值，目標稠密時使用大閾值。例如Adaptive NMS。
將低于閾值的直接置為0的做法太hard，通過將其根據IoU大小來進行懲罰衰減，則變得更加soft。例如Soft NMS，Softer NMS。
只能在CPU上運行，速度太慢的改進思路有三個，一個是設計在GPU上的NMS，如CUDA NMS，一個是設計更快的NMS，如Fast NMS，最后一個是掀桌子，設計一個神經網絡來實現NMS，如ConvNMS。

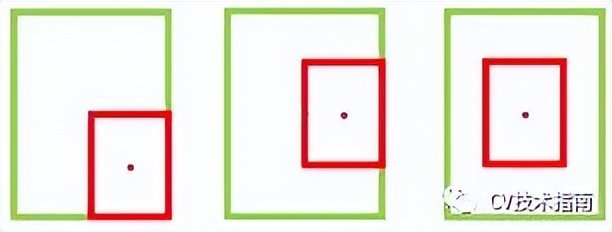

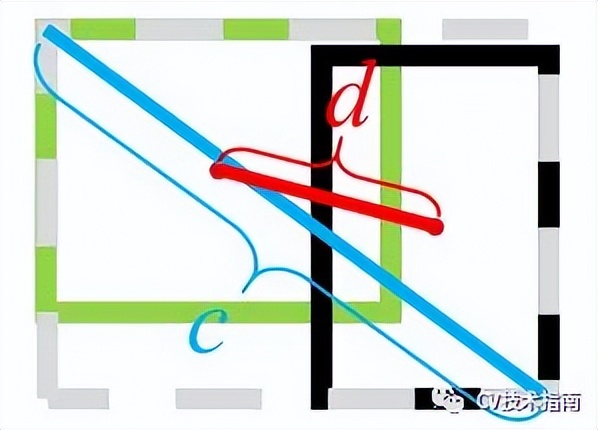

IoU的做法存在一定缺陷，改進思路是將目標尺度、距離引進IoU的考慮中。如DIoU。

下面稍微介紹一下這些方法中常用的一部分，另一部分僅提供鏈接。

Soft NMS

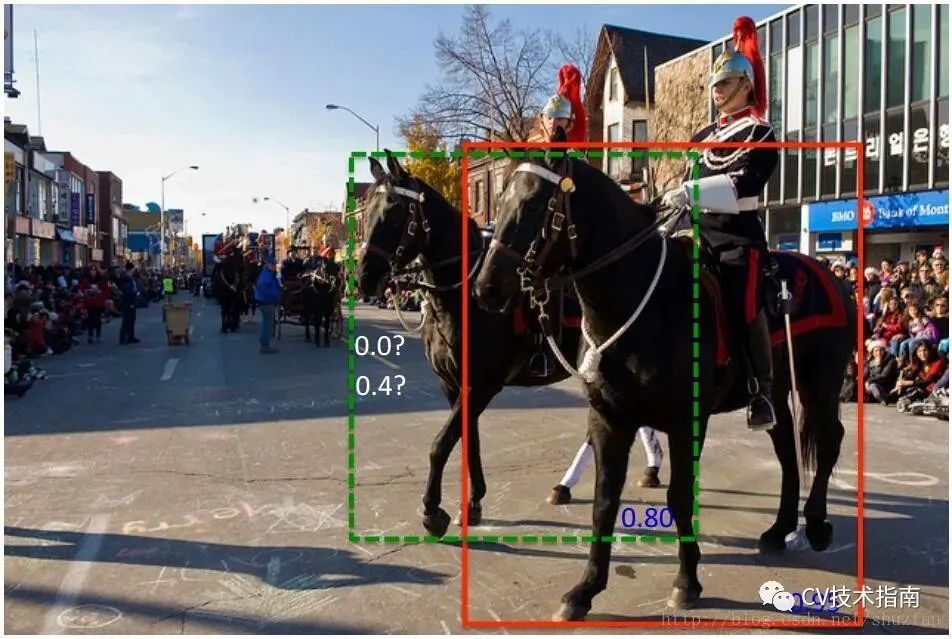

根據前面對目標檢測中NMS的算法描述，易得出標準NMS容易出現的幾個問題：當閾值過小時，如下圖所示，綠色框容易被抑制；當過大時，容易造成誤檢，即抑制效果不明顯。因此，出現升級版soft NMS。

Soft NMS算法偽代碼如下：

標準的NMS的抑制函數如下：

IOU超過閾值的檢測框的得分直接設置為0，而soft NMS主張將其得分進行懲罰衰減，有兩種衰減方式，第一種懲罰函數如下：

這種方式使用1-Iou與得分的乘積作為衰減后的值，但這種方式在略低于閾值和略高于閾值的部分，經過懲罰衰減函數后，很容易導致得分排序的順序打亂，合理的懲罰函數應該是具有高iou的有高的懲罰，低iou的有低的懲罰，它們中間應該是逐漸過渡的。因此提出第二種高斯懲罰函數，具體如下：
