統計軟件Minitab如何制作產品缺陷分析圖Pareto圖？Excel如何制作柏拉圖圖？Pareto圖是排列圖，可以識別產品缺陷、客戶投訴的最常見原因。Excel使用圖形工具比如柱狀圖，可以一步一步制作，而專業的統計軟件Minitab因為內置Pareto圖，制作更快更簡單。下面來看看Excel和Minitab制作Pareto圖的圖文教程。
Minitab如何制作Pareto圖

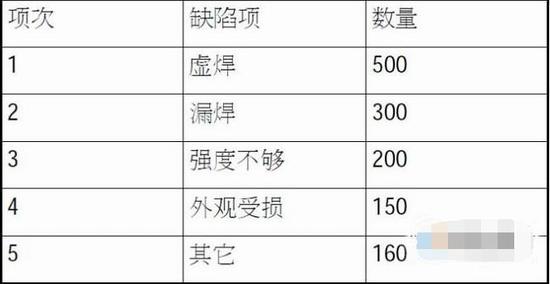

1、首先，我們需要一組不良數據作為制作的樣本，如圖所示；

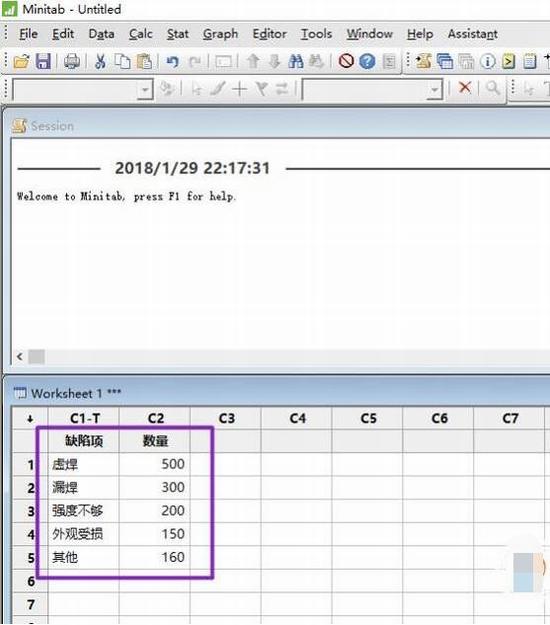

2、我們點擊打開Minitab英文版，然后將相關數據錄入表格內，如圖所示；

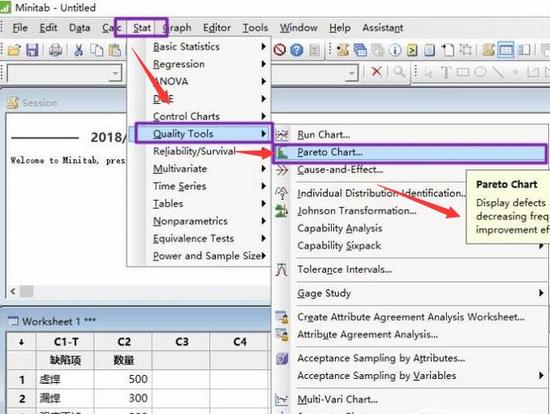

3、點擊選擇Stat，選擇Quality tools，點擊Pareto Chart；

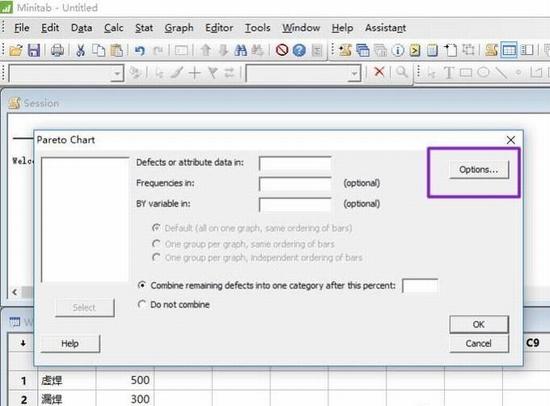

4、彈出的界面，我們先點擊Options；

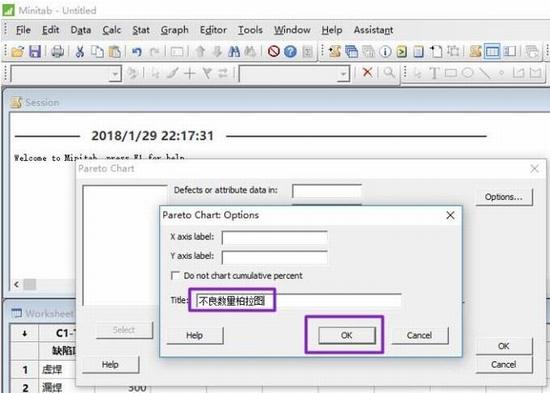

5、彈出的界面，我們先將主題輸入：不良數量柏拉圖，之后點擊OK，如圖所示；

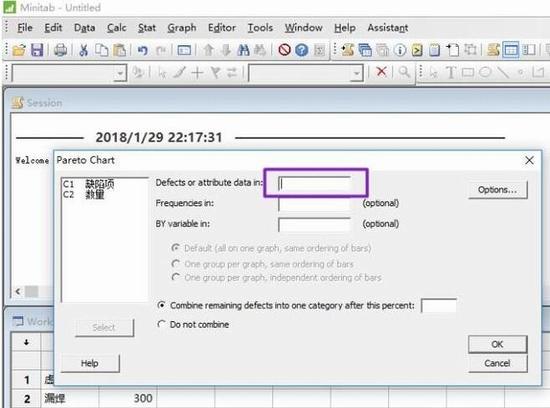

6、我們點擊如圖示的那個單元格，這個單元格是輸入缺陷列。注：如果我們不點擊這個單元格的話，左邊的C1缺陷項和C2數量是不會顯示的，是必須點擊的。

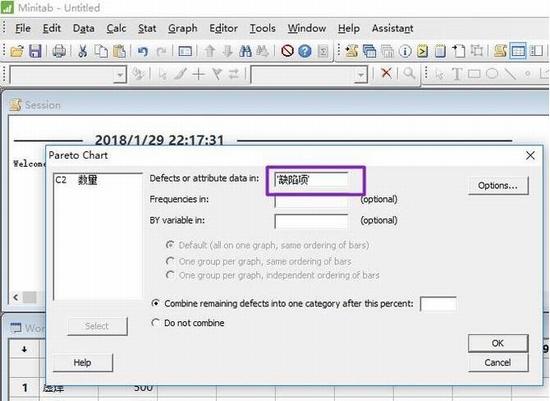

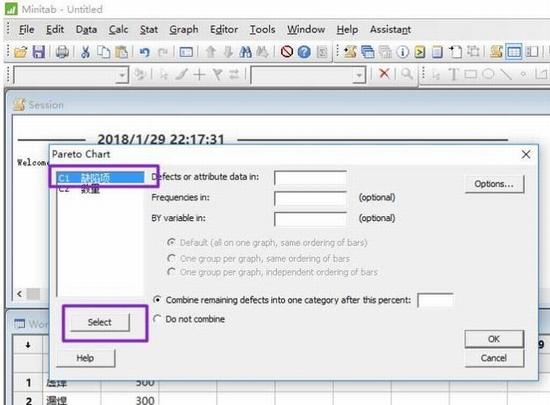

7、點擊C1缺陷項，然后點擊Select；便將缺陷項輸入進去了，如圖所示；

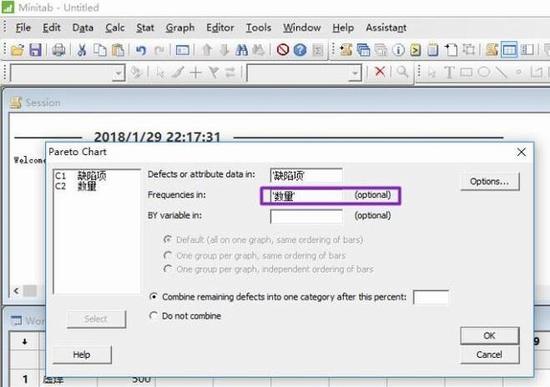

8、在缺陷項下面的是那個單元格是輸入頻數列，同樣的方法，我們將數量輸入進去；

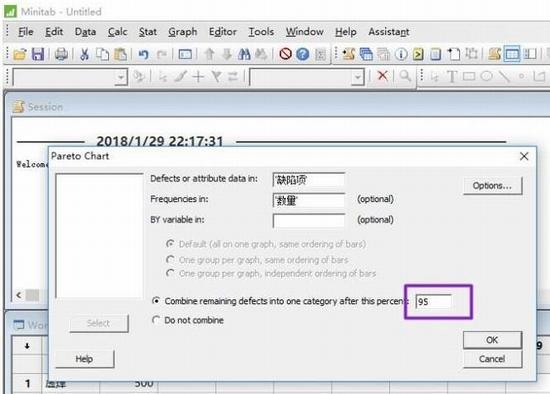

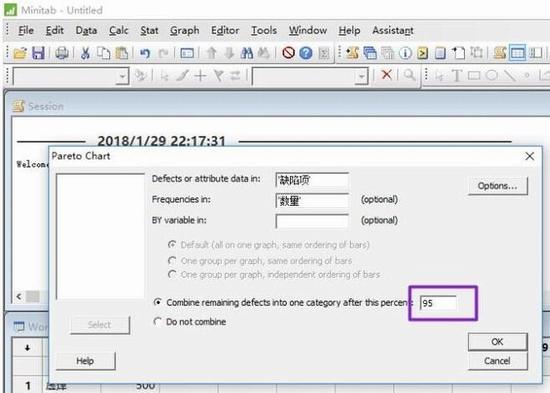

9、如圖示的那個單元格是其他項所占的比例，此處我們輸入95；

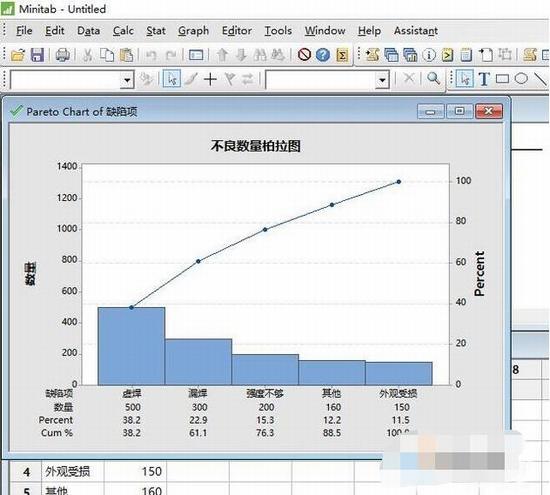

10、最后，我們點擊OK，柏拉圖就做出來了。
Excel如何制作柏拉圖圖

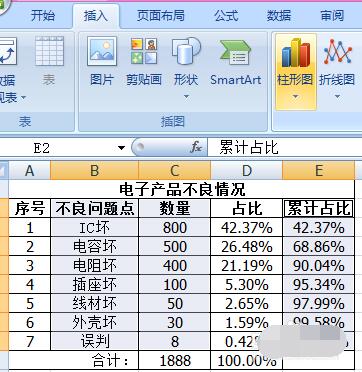

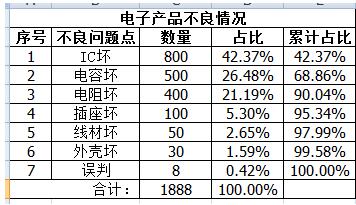

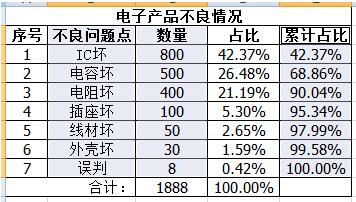

1、按降序整理好占比及累計占比
2、選擇需要顯示的三列數據

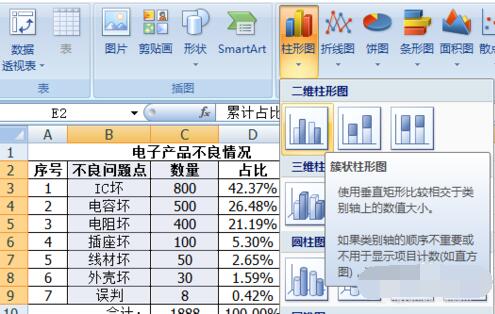

3、插入——柱狀圖
4、選擇簇狀柱狀圖

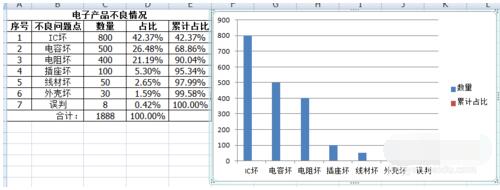

5、如圖

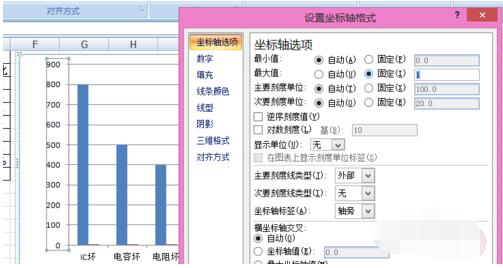

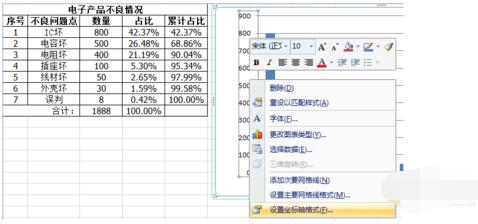

6、點擊左邊軸，設置坐標軸格式
7、修改最大值為1，目的是由于兩列數據差值太多，占比的柱狀圖看不到，因此先縮小數值，若數據相差不大，可省略此步驟。

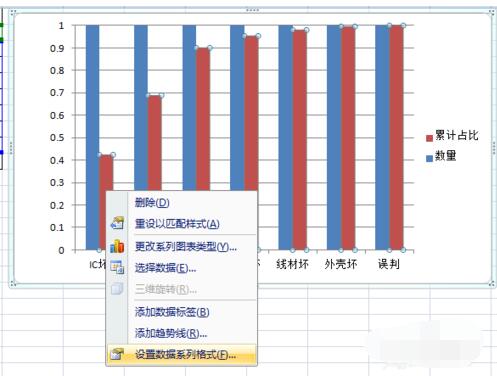

8、點擊紅色柱狀圖，即累計占比，更改數據格式

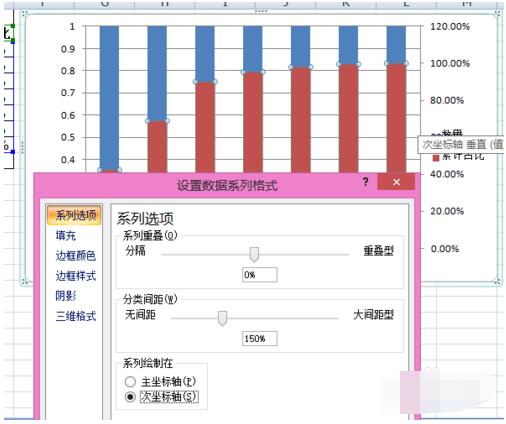

9、更改為次坐標軸

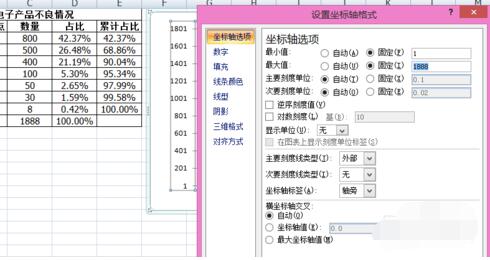

10、把左列坐標軸修改回最小值為1，最大值為1888（數據總數）

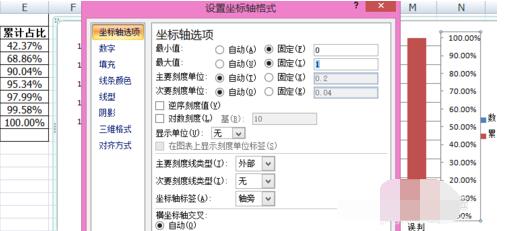

11、把右列坐標軸修改最小值為0，最大值為1（即100%）

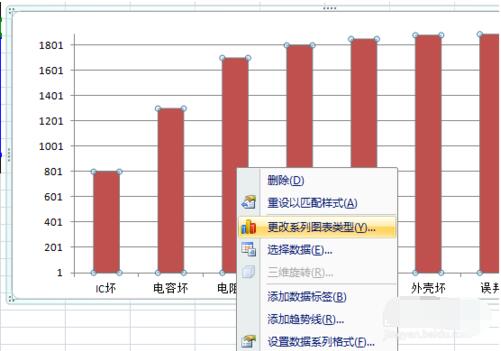

12、點擊紅色柱狀，即累計占比，更改圖表類型
13、更改為帶數據標記的拆線圖

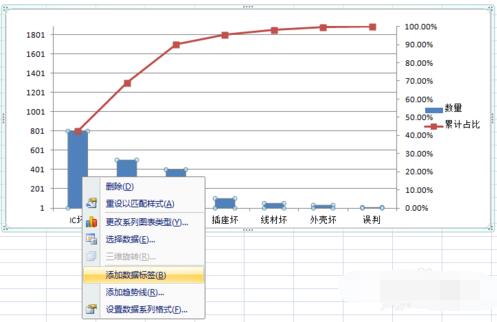

14、點擊藍色柱狀圖，添加數據

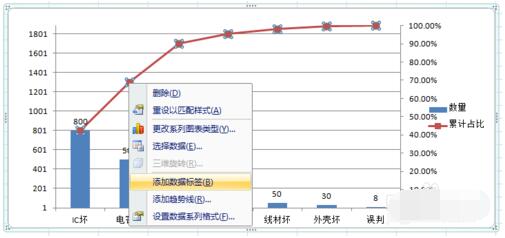

15、點擊紅色拆線圖，添加數據

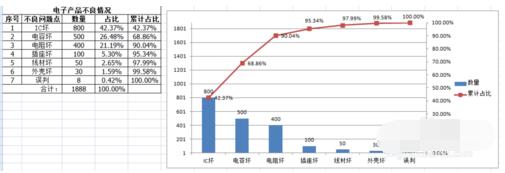

16、調整一下數據位置，完成圖如圖

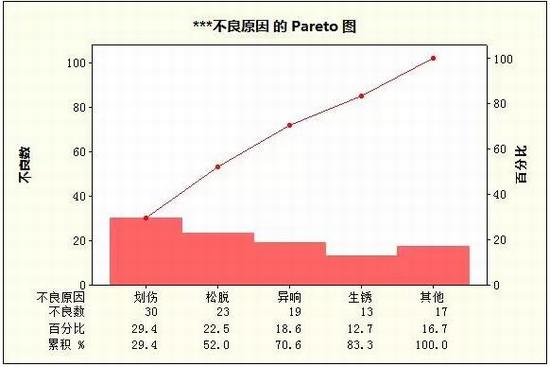

Pareto圖是什么？

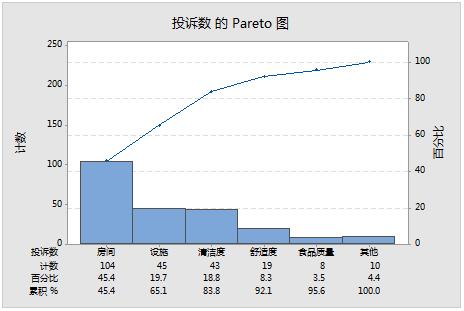

Pareto圖又稱排列圖，有時被稱為柏拉圖圖，是一種按事件發生的頻率排序而成，顯示由于各種原因引起的缺陷數量或不一致的排列順序，是找出影響項目產品或服務質量的主要因素的方法。
Pareto 圖是特殊類型的條形圖，圖中標繪的值按從大到小的順序排列。使用 Pareto 圖可以識別最常出現的缺陷、缺陷的最常見原因或客戶投訴的最常見原因。
柏拉圖定義：根據所搜集之?dāng)?shù)據，按不良原因、不良狀況、不良發生位置等不同區分標準，以尋求占最大比率之原因、狀況或位置的一種圖形。1897年，意大利學者柏拉撬分析社會經濟結構，發現絕大多數財富掌握在極少數人手里，稱為“柏拉法則”。美國質量專家朱蘭博士將其應用到品管上，創出了“Vital Few， Trivial Many”（重要的少數，瑣細的多數）的名詞，稱為“柏拉圖原理”。
來自于Pareto定律，該定律是指絕大多數的問題或缺陷產生于相對有限的起因。就是常說的二八定律，即20%的原因造成80%的問題。
只有找到影響項目質量的主要因素，才能有的放矢，取得良好的經濟效益。pareto圖中根據柱圖頂端生成的曲線為Pareto曲線，說明了項目實施失敗的各種原因。其中，各影響因素的排列順序用于指導糾正措施，即項目組應該首先解決引起更多缺陷的問題。
加權Pareto圖是什么？
加權 Pareto 圖不僅考慮出現頻率，還考慮重要性。加權 Pareto 圖可以繪制缺陷的嚴重性、成本或任何要跟蹤的內容。例如，假設您想要跟蹤 5 種涂層缺陷：橘皮、污點、刮痕、污垢和氣泡。
您收集了有關缺陷出現頻率和返工成本的數據。加權 Pareto 圖包含成本和頻率數據，您可能會根據這些數據來改變項目改進的優先級。例如，盡管出現橘皮的頻率可能更高，但其修復成本卻比污垢修復成本低，而污垢問題又很少出現。同時考慮成本和頻率可以更好地理解不良質量成本 （COPQ）。
使用 Pareto 圖的注意事項
Pareto 圖易于理解和使用，但是，需要考慮以下事項：
1、在較短時間內收集的數據（特別是從不穩定過程收集的數據）可能導致錯誤的結論。由于數據不可靠，因此獲得的缺陷和原因分布圖有可能不正確。當過程不受控制時，原因可能不穩定，少數幾個至關重要的問題可能會在每個星期都改動。時間太短可能代表不了整個過程。
2、在長時間段內收集的數據可能包括改動。請檢查數據以確定問題分布中隨時間出現的分層或變化。
3、慎重選擇類別。如果最初的 Pareto 分析沒有獲得有用的結果，則您可能需要確保類別是有意義的，而且“其他”類別沒有過于龐大。
4、慎重選擇加權標準。例如，對于確定優先順序而言，成本可能比出現次數更有用，尤其是當各種缺陷的成本各不相同時。
5、將重點放在頻率最高的問題上應當會減少需要返工的項目總數。將重點放在成本最高的問題上應當會提高改進計劃的財政收益。
6、Pareto 分析的目標是從質量改進中獲得最大程度的收益，但這并不意味著在解決較大問題之前可以忽略容易解決的小問題。
Minitab軟件是干嗎的
Minitab軟件是現代質量管理統計的領先者，全球六西格瑪實施的共同語言，以無可比擬的強大功能和簡易的可視化操作深受廣大質量學者和統計專家的青睞。Minitab 1972年成立于美國的賓夕法尼亞州州立大學（Pennsylvania State University），已經在全球100多個國家，4800多所高校被廣泛使用。
Minitab軟件是為質量改善、教育和研究應用領域提供統計軟件和服務的先導。是全球領先的質量管理和六西格瑪實施軟件工具，更是持續質量改進的良好工具軟件。
2019年6月5日，Minitab 19全球同步發布！集多種新功能于一體的Minitab19是一款更強大的統計工具。
Minitab當前最新版本為R19，Minitab通過提供一套全面一流的數據分析、預測分析和過程改進工具，幫助公司和機構找出趨勢、解決問題和從數據中發掘?qū)氋F見解。
以上就是Minitab和Excel制作柏拉圖圖的圖文教程。兩者一比較，當然是Minitab更簡單，畢竟Minitab是專業的統計軟件，為產品缺陷找原因是其關注的一個亮點。Excel使用圓柱體等萬能圖形來制作，比較沒有頭緒。這是專業和非專業的差別。Minitab制作Pareto圖只要一分鐘。關注教程之家，解鎖更多軟件教程。
