"14nm"，一個令 DIY 玩家五味雜陳的名詞，伴隨著英特爾下一代的桌面端的 Alder Lake-S 處理器即將到來，14nm 制程終于被掃進英特爾的歷史垃圾堆里面，目前的英特爾最新桌面端處理器 Rocket Lake-S 家族將是其 14nm 的 " 末代皇帝 "。作為一個從 2014 年就推出產品的一代制程工藝，能堅持這么多年仍然還在服役本身也是一個傳奇，看著它即將離我們而去，我們也更想從它身上多挖出來一點東西，也算做是為其送行之舉。
英特爾的消費級移動端產品早已采用 10nm 制程工藝，目前最新的 11 代移動端酷睿 Tiger Lake-H 處理器更是采用 10nm SuperFin 工藝打造，于是在這個英特爾桌面端用上 10nm 之前的時間點，我們想看看，不同制程工藝下的桌面端 Rocket Lake-S 與移動端 Tiger Lake-H，在同功耗下的性能到底是個什么差別。

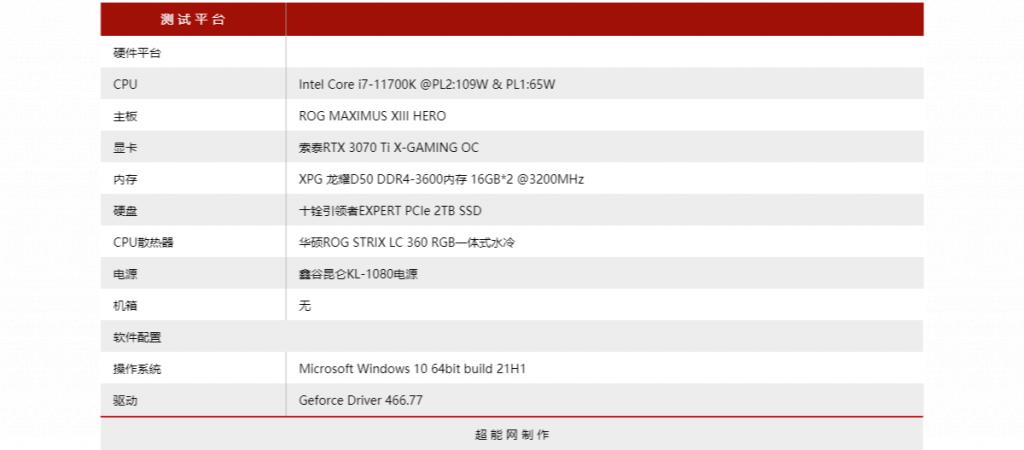

具體對比的處理器是酷睿 i7-11800H 與酷睿 i7-11700K，酷睿 i7-11800H 所用的平臺是七彩虹將星 X15 AT 游戲本，酷睿 i7-11700K 的平臺則是如下所示：
由于本次要測試的是 " 在同功耗下的性能到底是個什么差別 "，所以很重要的一點是要在酷睿 i7-11700K 平臺上進主板 BIOS 將 CPU 的 PL1 和 PL2 功耗設置為與酷睿 i7-11800H 平臺一樣的數值。

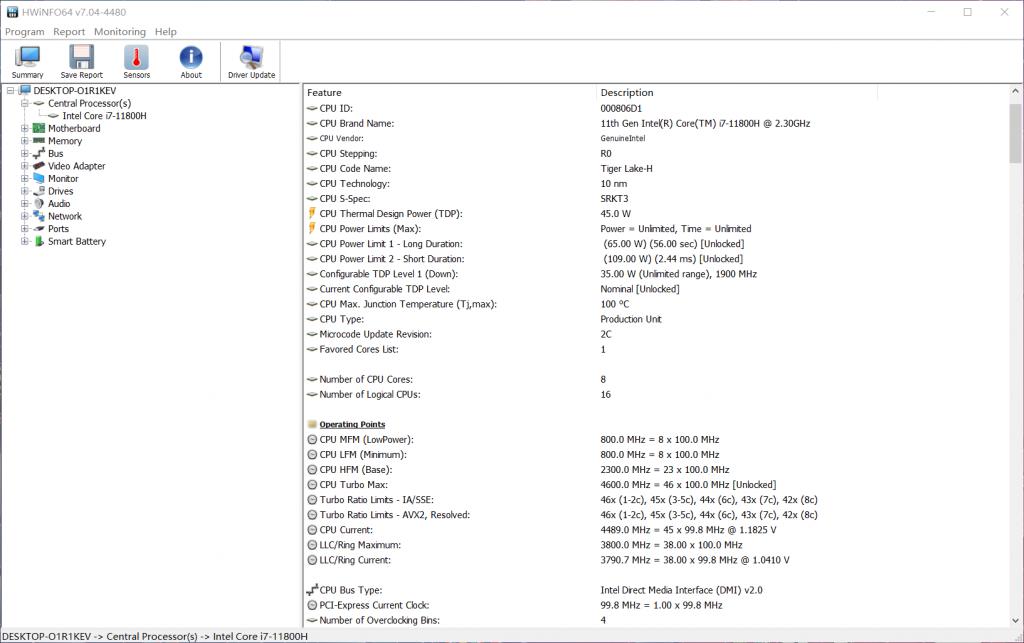

酷睿 i7-11800H 平臺用的是七彩虹將星 X15 AT 游戲本自帶的控制中心 Control Center 3.0 中的性能模式，在該模式下，通過 HWiNFO 可以看到這顆酷睿 i7-11800H 的 PL2 為 109W、PL1 為 65W，PL1 狀態的響應時間是 56 秒，即從 PL2 開始過 56 秒后開始生效 PL1 狀態，等效可以理解為 PL2 的持續時間是 56 秒。
當然，具體還是要以實測為準，于是我們通過循環運行 Cinebench Release 20 全核渲染來模擬酷睿 i7-11800H 在實際應用環境中的高負載情況，并且用 HWiNFO 來監測和記錄系統信息，得到酷睿 i7-11800H 的功耗曲線如下：
通過曲線可以看到酷睿 i7-11800H 通過軟件檢測的峰值功耗到過 104W，與 PL2 的 109W 基本相符，之后也確實穩定在 65W 左右，與 65W 的 PL1 功耗相符。酷睿 i7-11800H 從 PL2 功耗到 PL1 功耗的過程是緩慢下降的，在 71 秒的時刻有一個波谷，這是因?yàn)檠h(huán)運行的 Cinebench Release 20 剛好到這里第一次渲染完畢，之后啟動第二次的渲染可以看到功耗又回到 PL2 的狀態下，直到進入 PL1 狀態。
之后的每次功耗明顯波動都是因?yàn)?Cinebench Release 20 剛好前一次渲染完畢功耗出現波谷，接下來重新啟動渲染于是功耗出現一個峰值。如果一直在渲染狀態下的話，后面的功耗曲線將一直在 PL1 狀態的 65W 上下小幅度波動。
在驗證了七彩虹將星 X15 AT 上的這顆酷睿 i7-11800H 的 "PL2 為 109W、PL1 為 65W" 基本與事實相符之后，接下來要驗證的就是 PL2 的持續時間，以及如何穩定的讓 PL2 的持續時間能穩定重現。
英特爾處理器的 PL2、PL1 功耗調度之間內部有一個復雜的機制，簡單的呈現就是：如果一直全核心高負荷運行，則將一直保持在 PL1 狀態運行，而如果中間給 CPU 一段喘息的時間，則它將依據情況重回 PL2 狀態一定時間。如果這個喘息的時間極短，那么就像上圖一樣可以看到，重回 PL2 的時間也是瞬時的，然后馬上就進入到 PL1 狀態。
而多給些喘息時間，則重回 PL2 后的持續時間也會延長，但是最長也不會超過設定的 PL2 的持續時間，不過軟件讀出的 PL2 的持續時間并不一定與事實相符，所以還是得實際測試。
測試方法是先運行 Cinebench Release 20 讓酷睿 i7-11800H 從 PL2 進入到 PL1 狀態，之后停止程序讓平臺待機，記錄待機時間，待機一定時間后重啟 Cinebench Release 20 測試，用 HWiNFO 來監測和記錄系統信息，得到不同待機時長后的酷睿 i7-11800H 滿載功耗曲線。
通過功耗曲線可以看到，待機 30 秒的話，PL2 持續時間約為 38s，待機 1 分鐘的話，PL2 持續時間約為 63s，待機 2 分鐘的話，PL2 持續時間約為 69s，待機 4 分鐘的話，PL2 持續時間約為 71s，待機 8 分鐘的話，PL2 持續時間約為 69s，故認為酷睿 i7-11800H 的 PL2 持續時長為 69s，待機時間至少需要 2 分鐘。之后的性能測試每一項測試前都打開軟件然后靜止兩分鐘之后再點擊開始按鈕開始測試。
接下來同理我們也要將桌面平臺的酷睿 i7-11700K 也盡量控制在 "PL2 為 109W、PL1 為 65W、PL2 持續時長為 69s" 這種狀態下測試。首先我們將桌面平臺的酷睿 i7-11700K 也在主板 BIOS 中將 PL2 設定為 109W、PL1 設定為 65W，PL1 狀態的響應時間設置為 56 秒（即 PL2 的持續時間）。
不過這樣的設置下發現酷睿 i7-11700K 的實際 PL2 的持續時間還要明顯小于 56 秒，即使待機很久時間也是這樣，距離我們要求的實際 PL2 持續時長為 69s 的要求相差甚遠。由于主板在 PL1 狀態的響應時間這項不是可以手動輸入任意值，而是在一些已經預設好的數值選項中進行選擇，最終筆者得到如下兩個 PL1 狀態的響應時間設定值下的實際 PL2 的持續時間最為接近目標值 69s。
主板中選擇 PL1 狀態的響應時間為 112 秒時，通過功耗曲線可以看到，待機 2 分鐘的話，PL2 持續時間約為 75s，待機 4 分鐘的話，PL2 持續時間約為 78s，待機 8 分鐘的話，PL2 持續時間約為 81s。
主板中選擇 PL1 狀態的響應時間為 96 秒時，通過功耗曲線可以看到，待機 2 分鐘的話，PL2 持續時間約為 56s，待機 4 分鐘的話，PL2 持續時間約為 64s，待機 8 分鐘的話，PL2 持續時間約為 69s。
考慮到桌面平臺的 PL2 狀態不是像移動平臺那樣逐漸下滑至 PL1，而且全程保持滿功耗，并且軟件監測的酷睿 i7-11700K 在 PL2 設置為 109W 后實際功耗峰值為 110W 左右也高于酷睿 i7-11800H 的 104W 一點，故最終決定選取酷睿 i7-11700K 主板中選擇 PL1 狀態的響應時間為 96 秒為測試狀態，待機時間控制為 4 分鐘。
Sandra 2020 理論性能測試
Sisoftware Sandra 測試方面，可以看到酷睿 i7-11800H 的性能是要明顯強于同功耗下的酷睿 i7-11700K 的，平均下來領先為 20.26%。
3DMark CPU Profile 理論性能測試
3DMark CPU Profile 理論性能測試的結果比較穩定，并且可以簡單明了的看到不同線程下的性能區別，從結果來看單線程下酷睿 i7-11700K 還是要強于酷睿 i7-11800H 的，這是由于單線程下他們的功耗限制都不會成為兩款 CPU 沖擊高頻的瓶頸，而酷睿 i7-11800H 最高只能單核 4.6GHz，酷睿 i7-11700K 卻可以達到 5.0GHz。
此外，假設它們的兩種微架構的 IPC 性能是一樣的話，酷睿 i7-11700K 憑借 5.0GHz 的時鐘頻率是要比酷睿 i7-11800H 高出約 8.7% 的性能的，本次測試的結果是酷睿 i7-11700K 高出 8.4%，差別不是很大，可以認為這兩種微架構的 IPC 性能差不多。
而雙線程的話，看起來功耗限制是成為了瓶頸的，酷睿 i7-11700K 不能在功耗限制下兩個核心都達到 5.0GHz，故而酷睿 i7-11800H 實現了反超，不過這里反超幅度還不算很大，也就是說調用雙核的話這個功耗限制對于酷睿 i7-11700K 還不那么明顯。
從 4 線程開始，同功耗下酷睿 i7-11800H 的性能優勢就很明顯了，并且從 2 線程到 16 線程酷睿 i7-11800H 的優勢差距越來越大，說明功耗限制對于酷睿 i7-11700K 越來越明顯。最大線程下的具體分?jǐn)?shù)其實與 16 線程測試中差不多，屬于正常的分?jǐn)?shù)波動。綜合最大線程與 16 線程的情況來看，酷睿 i7-11800H 的多核性能是要平均下來領先同功耗下的酷睿 i7-11700K 約 31.1% 的。

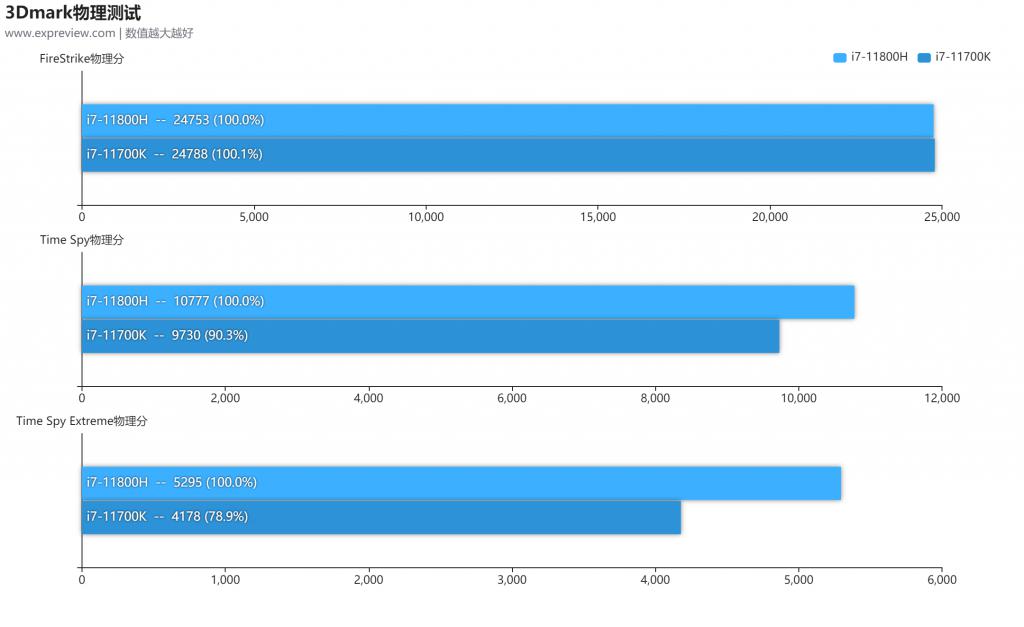

3Dmark 物理測試
3Dmark 的這幾項物理測試模擬的是不同游戲環境下 CPU 的性能，具體對于這幾項物理測試的具體 CPU 調度情況我們不太清楚，大致看起來似乎類似前面雙線程到多線程的情況，從結果來看可以認為隨著游戲壓力的越來越大，酷睿 i7-11800H 逐漸呈現出領先優勢。對于最新的 DX12 游戲的 4K 分辨率環境，酷睿 i7-11800H 在本次測試的功耗限制下要領先酷睿 i7-11700K 約 26.7%。
其他理論性能測試
從這些測試的情況來看，與前面的結果相符：在同樣的功耗限制下酷睿 i7-11700K 由于單核設計頻率更高，單線程的性能表現要勝過頻率設計更低的酷睿 i7-11800H，但是多核負載的情況下則相反，10nm 的酷睿 i7-11800H 可以在同樣的功耗下發揮出更高的性能。
創作能力測試
在實際的一些創作應用環境下，酷睿 i7-11800H 的多核性能優勢相比前面的其他理論性能測試項目中的成績要更明顯些，比較接近于前面 3DMark CPU Profile 理論性能測試的結果，酷睿 i7-11800H 的多核性能領先同功耗下的酷睿 i7-11700K 約 30% 左右。
酷睿 i7-11700K 隸屬于 Rocket Lake-S 處理器家族，采用 Cypress Cove 微架構打造，這個微架構的 CPU 部分其實就是 14nm 版本的 Ice Lake 的 Sunny Cove 微架構，而酷睿 i7-11800H 隸屬于 Tiger Lake-H 處理器家族，采用 Willow Cove 微架構。
就微架構方面來說，Sunny Cove 微架構相比之前的 Skylake 具有大幅度的 IPC 性能提升，而 Willow Cove 微架構相比于 Sunny Cove 微架構則主要是來自更好的制程工藝給到的更高的頻率表現，IPC 性能方面則是差不多，從本次的測試也可以簡單看到酷睿 i7-11700K 與酷睿 i7-11800H 的 IPC 性能確實相差無幾。并且由于成熟的 14nm 工藝可以讓酷睿 i7-11700K 去到更高的頻率，所以在本次測試的功耗沒有造成瓶頸的單線程性能方面，酷睿 i7-11700K 憑借高頻還是要強于酷睿 i7-11800H。
但是到了多線程性能方面，由于功耗的限制，酷睿 i7-11800H 呈現出碾壓同功耗下酷睿 i7-11700K 的情況，領先幅度約為 30%。由于它們功耗限制情況保持統一，所以也可以認為在這樣的功耗下酷睿 i7-11800H 的能耗比高出 30%。
就這個差距來說明顯是相當大的了，曾經的 14nm 放到今日確實已經英雄遲暮，急需新的制程來接棒，而看起來英特爾的 10nm 工藝現在已經相當成熟到可以沖擊高頻，接下來的第 12 代酷睿處理器 Alder Lake 我們就將看到英特爾 10nm 工藝在桌面端的首次亮相。
